1-1625971-8

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 1Ω 25W 法兰安装 51.8mm*28mm*15mm
供应商型号: 1-1625971-8
供应商: Master
标准整包数: 10

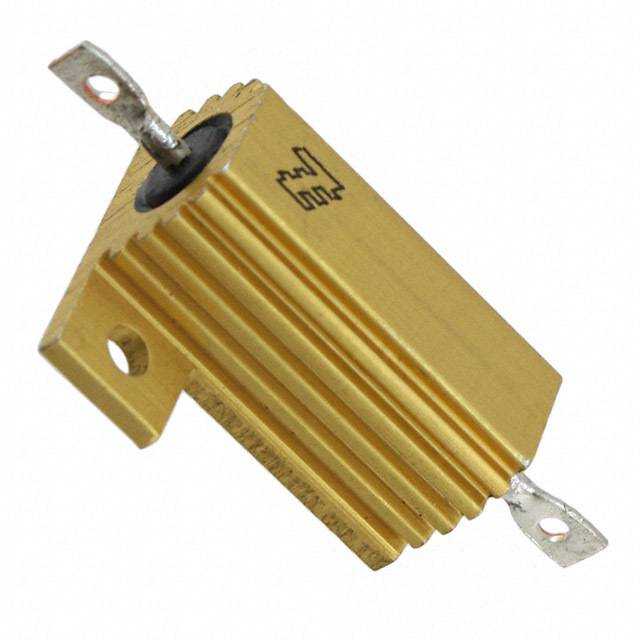

TE CONNECTIVITY 其它固定电阻 1-1625971-8

1-1625971-8概述

    高品质铝壳电阻:TE Connectivity HS系列

    产品简介


    TE Connectivity HS系列是面向通用应用的高性能铝壳电阻。该系列提供了从5瓦特到300瓦特的不同功率等级,甚至还可以提供更高功率(500瓦特和1000瓦特)的版本。这些电阻器广泛应用于电力供应、发电系统和牵引行业等领域,具备卓越的稳定性和可靠性。由于其独特的设计和高品质材料的应用,HS系列成为多个行业的标杆产品,尤其适用于制动电阻、平衡电阻、电容充放电、过压保护电路(Crowbar)、滤波器、以及通用电气机械等领域。

    技术参数


    | 参数 | HSA系列 | HSC系列 |
    |
    | 功率范围(带散热器) | 5W - 75W | 100W - 300W |
    | 功率范围(无散热器) | 5.5W - 45W | 50W - 75W |
    | 最小阻值(欧姆) | R01 | R05 |
    | 最大阻值(欧姆) | 10K | 100K |
    | 最大工作电压(直流或交流峰值) | 160V - 1400V | 1900V - 2500V |
    | 绝缘电阻(兆欧) | ≥10,000MΩ | ≥10,000MΩ |
    | 耐热性(AC峰值) | 1400V - 5000V | 5000V - 5600V |
    | 长期稳定性(1000小时后电阻变化百分比) | ≤1% | ≤3% |
    | 温度系数 | 50ppm/℃ (100R以下),30ppm/℃ (100R以上) |

    产品特点和优势


    1. 卓越的可靠性与稳定性:超过50年的设计和制造经验确保产品的高可靠性。
    2. 广泛的应用范围:涵盖了从5瓦特到300瓦特的功率需求,满足不同应用场合的需求。
    3. 灵活性与定制能力:TE Connectivity可根据客户需求提供定制化设计,如线圈绕制、终端处理及安装方式等。
    4. 出色的热管理:通过铝制外壳迅速散热,保持低表面温度。
    5. 宽泛的耐压范围:适应多种高压应用需求,确保在极端条件下也能正常运行。

    应用案例和使用建议


    HS系列电阻器在许多行业中都有广泛应用,例如用于制动系统的制动电阻、需要精确平衡的平衡电阻,以及电力电子设备中的电容充电和放电过程。为了保证最佳性能,在安装时应确保良好的散热条件,并选择合适的散热器以匹配所选型号。此外,考虑到长期稳定性的要求,建议在设计时考虑适当的降额使用。

    兼容性和支持


    HS系列电阻器具备良好的兼容性,可以方便地集成到现有的电路板设计中。TE Connectivity公司不仅提供详尽的产品文档和技术支持,还能够为用户提供关于脉冲应用的专业建议以及针对高压环境下的信息指导。客户可以通过TE Connectivity的官方网站获得即时帮助,包括电子邮件、电话咨询和在线聊天服务。

    常见问题与解决方案


    - Q: 我应该如何正确安装这些电阻器?
    A: 确保安装位置有足够的空间进行散热,优先考虑使用指定的标准散热器,以保证长时间工作的稳定性和安全性。

    - Q: 在高湿度环境下,产品的绝缘性能是否会受到影响?
    A: 产品具备优异的绝缘性能,即使在潮湿环境中也能够保持较高的绝缘电阻。但在严重潮湿条件下仍需采取额外防护措施。

    - Q: 如何选择适合的型号?
    A: 依据实际应用所需的功率级别来选择相应的型号。如果存在特殊要求,如更严格的温控或更高的电压耐受性,则需要特别定制。

    总结和推荐


    综上所述,TE Connectivity HS系列铝壳电阻凭借其卓越的可靠性和广泛的适用范围,成为众多行业用户的理想选择。无论是追求高性能还是经济型应用,这款产品都能满足大部分需求。强烈推荐给寻求高品质且易于集成的电力电子组件的工程师们。

1-1625971-8参数

参数
引脚数量 -
电阻值
温度系数 ±50ppm/℃
精度 ±5%
额定功率 25W
电阻个数 -
长*宽*高 51.8mm*28mm*15mm
安装方式 法兰安装

1-1625971-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1625971-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 1-1625971-8 1-1625971-8数据手册
