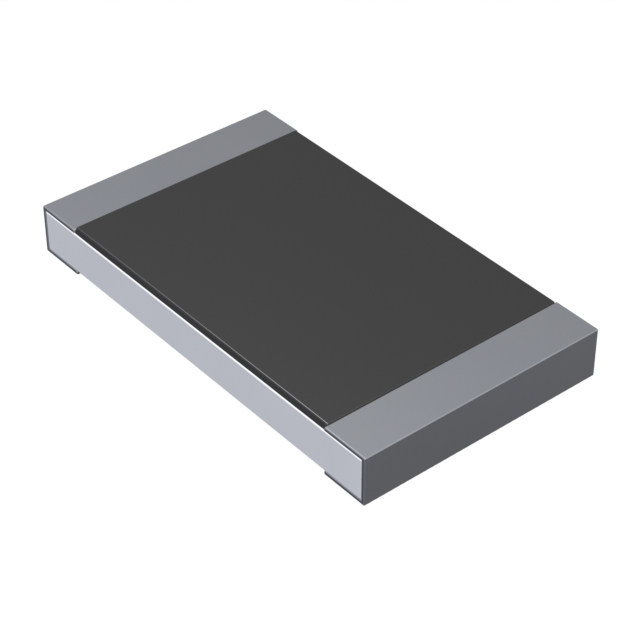

CFN0805-JX-R010ELF

产品分类: 其它固定电阻
厂牌: BOURNS
产品描述: ±5% ±100ppm/℃ 10mΩ 750mW 0805 2mm*1.25mm*900μm
供应商型号: 118-CFN0805-JX-R010ELFTR-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 其它固定电阻 CFN0805-JX-R010ELF

CFN0805-JX-R010ELF概述


    产品简介


    CFN 系列金属箔精密电流感测电阻器是一款高性能的电子元器件,专为高精度电流感测和电力管理设计。其独特的金属箔结构和出色的电气特性使其成为多个领域的理想选择。CFN 系列电阻器支持多种尺寸(0402、0603、0805 和 1206),能够满足不同的电路设计需求。
    主要功能包括:
    - 高精度电流感测
    - 低阻值(毫欧级)提供高灵敏度
    - 紧凑设计适合高密度电路板布局
    应用领域涵盖:
    - 电源管理
    - 步进电机驱动器
    - 输入放大器

    技术参数


    | 参数 | CFN0402 | CFN0603 | CFN0805 | CFN1206 |

    | 功率等级 @ 70°C (W) | 0.25 | 0.5 | 0.75 | 1 |
    | 电阻值 (mΩ) | 10, 20 | 5, 10, 20 | 5, 10, 20, 30| 5, 10, 20, 40|
    | 工作温度范围 (°C) | -55 ~ +125 | -55 ~ +155 |
    | 温度系数 (ppm/°C) | ±100 | ±50, ±100 |
    | 容差 (%) | ±1, ±5 |
    | 尺寸 (mm/inch) | 1.0 x 0.55 | 1.6 x 0.80 | 2.0 x 1.25 | 3.2 x 1.60 |
    其他特性:
    - 最大电感:<5 nH
    - 热电动势:<3 µV/°C
    - RoHS 和无卤素合规
    - 可靠性和稳定性出色

    产品特点和优势


    CFN 系列金属箔精密电流感测电阻器的主要特点和优势包括:
    1. 金属箔结构:提供卓越的温度稳定性和抗热冲击能力。
    2. 高功率密度:适合需要紧凑设计的现代电子产品。
    3. 低电感和热电动势:确保低噪声和精确测量。
    4. 高可靠性与稳定性:经过严格的可靠性测试验证。
    5. 环保材料:符合 RoHS 和无卤素标准,符合绿色电子要求。
    这些特性使得 CFN 系列在高精度电流感测应用中具有显著的市场竞争力。

    应用案例和使用建议


    应用案例
    1. 电流感测:CFN 系列电阻器常用于测量电源输出电流,帮助监控系统功耗并提高能效。
    2. 电源管理:应用于开关电源和线性稳压器中,确保系统的安全性和稳定性。
    3. 步进电机驱动器:配合微控制器实现精确的电机控制。
    使用建议
    - 在高电流环境下使用时,注意确保散热条件良好,避免因过热导致的精度下降。
    - 对于极端温度条件下的应用,建议优先选择高工作温度范围的型号(如 CFN0603 或 CFN0805)。
    - 结合具体应用场景调整焊盘设计,以提升焊接质量和可靠性。

    兼容性和支持


    CFN 系列电阻器与其他主流电子元器件具有良好的兼容性,可广泛应用于不同品牌和平台的设计中。厂商提供了完善的客户支持服务,包括:
    - 技术咨询热线(全球覆盖)
    - 在线技术支持和文档下载
    - 样品申请和批量采购支持
    此外,产品符合 RoHS 和无卤素标准,确保环保合规性,满足全球市场的严格要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 检查焊接温度曲线是否符合要求;重新预热焊点 |
    | 电阻值超出预期误差范围 | 确认实际使用环境是否符合规格说明;更换批次 |
    | 温度波动影响测量精度 | 调整外部保护措施或选择更低 TCR 的型号 |

    总结和推荐


    CFN 系列金属箔精密电流感测电阻器以其高精度、高可靠性和环保特性,在众多领域表现出色。它特别适合对电流感测要求较高的应用场合。经过全面的技术参数分析和应用验证,我们推荐此系列产品用于需要高精度电流检测的工业和消费类电子产品中。
    如果您正在寻找一款兼具高性能与绿色环保特性的电阻器,CFN 系列无疑是您的首选。

CFN0805-JX-R010ELF参数

参数
精度 ±5%
额定功率 750mW
电阻个数 -
引脚数量 -
电阻值 10mΩ
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
包装方式 卷带包装
