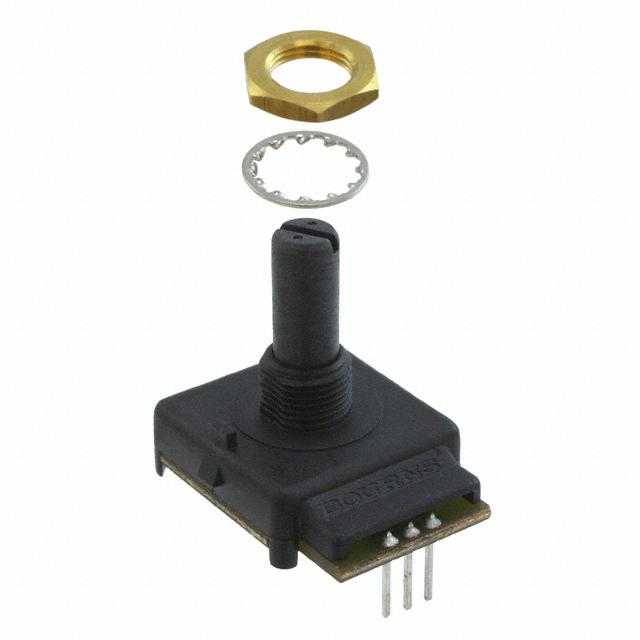

ECW0J-B24-AC0006L

产品分类: 编解码器
厂牌: BOURNS
产品描述: 伯恩斯 增量型旋转编码器, 增量编码器, 面板安装, 数字方波信号
供应商型号: ECW0J-B24-AC0006L
供应商: 国内现货
标准整包数: 1
BOURNS 编解码器 ECW0J-B24-AC0006L

ECW0J-B24-AC0006L概述


    产品简介


    ECW - 数字接触式编码器是一种增量型编码器,具有四象限输出(A相和B相),非常适合用于需要高精度位置检测的应用场合。这款编码器提供了优异的操作寿命和坚固的结构设计,通过多种安装方式(如轴承安装和PCB板安装)可以轻松集成到各种设备中。特别值得注意的是,ECW编码器符合RoHS标准,确保在制造过程中不含有害物质。

    技术参数


    - 输出:2位四象限码,A相超前B相90度电,顺时针方向。
    - 闭路电阻:最大5欧姆。
    - 开路电阻:最小100千欧姆。
    - 接触额定值:10毫安@10伏DC,或0.1瓦特。
    - 绝缘电阻(500伏DC):最低1,000兆欧姆。
    - 耐电压:海平面以上,最小1,000伏交流电。
    - 电气行程:连续。
    - 接触弹跳时间(15转/分):最大5毫秒。
    - 最大旋转速度:120转/分钟。
    - 相位容差(A相至B相):±72度。

    产品特点和优势


    ECW数字接触式编码器的主要特点是:
    - 增量编码器/四象限输出:适用于精密的位置检测。
    - 长寿命:适用于长时间运行的应用。
    - 结构坚固:适用于苛刻的工作环境。
    - 多种安装方式:可选的轴承安装和PCB板安装,便于集成。
    - 符合RoHS标准:无有害物质,环保。

    应用案例和使用建议


    应用案例
    - 在工业自动化中,用于伺服电机控制和定位系统。
    - 在消费电子产品中,用于家电遥控器和健身器材的步进控制。
    使用建议
    - 需要确保接触面干净,以减少接触弹跳的影响。
    - 安装时注意防护措施,避免尘土和湿气进入影响性能。
    - 对于高精度应用,需定期校准和维护以保持最佳性能。

    兼容性和支持


    - 兼容性:ECW编码器可以与各种控制器和电路板集成,具体兼容性取决于您的应用需求。
    - 支持:制造商提供详细的技术文档和在线技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触弹跳时间过长 | 确保连接端子干净,适当调整安装角度。 |
    | 输出信号不稳定 | 检查电源和地线连接是否稳定,避免外部电磁干扰。 |

    总结和推荐


    综上所述,ECW数字接触式编码器是一款高性能的产品,适用于各种工业和消费电子产品中的精密位置检测。其坚固的设计和长久的使用寿命使其成为许多应用的理想选择。我们强烈推荐使用ECW编码器,特别是对于那些对性能和耐用性要求较高的应用场合。

ECW0J-B24-AC0006L参数

参数
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
输入数量 -
输出数量 -
长*宽*高 28.5mm(长度)*22mm(宽度)
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

ECW0J-B24-AC0006L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ECW0J-B24-AC0006L数据手册

厂牌 PDF简要描述 下载
BOURNS 编解码器 BOURNS ECW0J-B24-AC0006L ECW0J-B24-AC0006L数据手册

ECW0J-B24-AC0006L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 31.9277
45+ ¥ 28.2707
225+ ¥ 27.7057
库存: 120
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 319.27
直接购买
加入购物车
