PF-ET1-25

产品分类: 熔断保险丝
厂牌: BOURNS
产品描述: 陶瓷保险管, 25A, 1kV dc, 38mm, 熔断速度F
供应商型号: N-PF-ET1-25
供应商: 云汉优选
标准整包数: 1

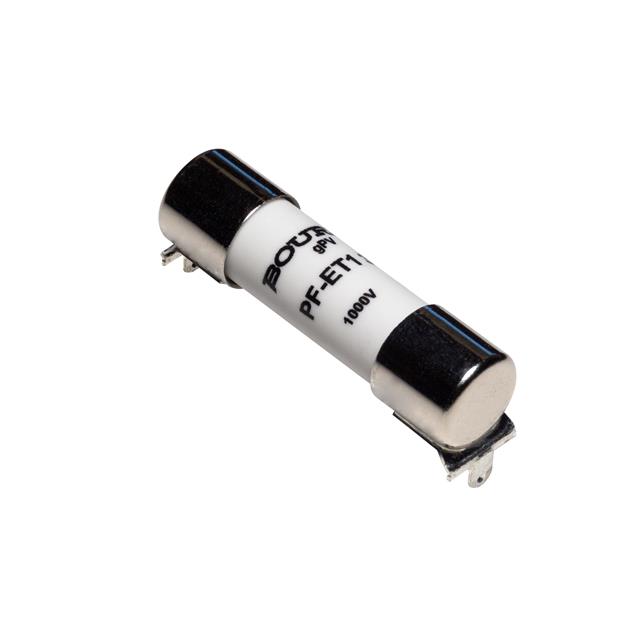

BOURNS 熔断保险丝 PF-ET1-25

PF-ET1-25概述

    PF-E Series – Photovoltaic (gPV) Power Fuses

    产品简介


    Bourns公司的PF-E系列光伏熔断器专为满足光伏系统的特殊需求而设计。这些熔断器提供了一系列电流等级(15 A至30 A),具备高达20 kA的分断能力。它们适用于光伏系统、储能系统以及其他可再生能源应用。该系列熔断器采用环保材料制造,符合RoHS标准,并且不含卤素,因此在性能可靠的同时也确保了环境友好。

    技术参数


    - 额定电流:15 A至30 A
    - 额定电压:1000 VDC
    - 中断能力:20 kA @ 1000 VDC
    - 耐温范围:-55°C至+125°C
    - 认证:UL 248-19 (gPV),CE 认证
    - 封装选项:PCB安装、端子式安装
    具体型号的技术规格如下:
    | 型号 | 额定电流 (A) | 额定电阻 (Ω) | 额定电压 (V) | 断流能力 (kA) | I²t值 (A²s) | 功率损耗 (W) |

    | PF-EC1-15 | 15 | 0.00854 | 1000 | 20 | 365 | 1.24 |
    | PF-ET1-15 | 15 | 0.00854 | 1000 | 20 | 365 | 1.24 |
    | PF-EC1-20 | 20 | 0.00505 | 1000 | 20 | 804.3 | 1.33 |
    | PF-ET1-20 | 20 | 0.00505 | 1000 | 20 | 804.3 | 1.33 |
    | PF-EC1-25 | 25 | 0.00396 | 1000 | 20 | 1202 | 1.66 |
    | PF-ET1-25 | 25 | 0.00396 | 1000 | 20 | 1202 | 1.66 |
    | PF-EC1-30 | 30 | 0.00302 | 1000 | 20 | 2229 | 1.78 |
    | PF-ET1-30 | 30 | 0.00302 | 1000 | 20 | 2229 | 1.78 |

    产品特点和优势


    1. 高可靠性:符合UL 248-19标准,确保在极端条件下也能稳定运行。
    2. 环保材料:符合RoHS标准并含有低卤素含量,有助于环境保护。
    3. 多种封装选择:支持端子式和PCB板式安装,适用范围广。
    4. 高性能:能够承受高达20 kA的短路电流,确保系统安全。

    应用案例和使用建议


    PF-E系列熔断器广泛应用于光伏系统、储能系统及其它可再生能源项目中。在实际应用中,用户可以根据系统需求选择适合的型号。例如,在需要高耐压的应用场景下,可以选择更高额定电压的产品。
    建议在设计电路时,充分考虑环境温度对熔断器的影响,合理选择熔断器的额定电流。此外,注意不同安装方式对系统整体性能的影响,确保安装过程正确无误。

    兼容性和支持


    PF-E系列熔断器与常见的光伏系统和储能设备兼容。Bourns公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。用户可以访问官方网站获取更多资源和技术支持。

    常见问题与解决方案


    1. 如何确定合适的额定电流?
    - 确保选择的额定电流能够覆盖系统中的最大工作电流,并留有足够的裕量以应对异常情况。
    2. 在高温环境下如何保持性能?
    - 可以通过使用散热装置来降低熔断器的工作温度,从而保持其性能。
    3. 如何判断熔断器是否已损坏?
    - 观察熔断器外观是否有明显的烧毁痕迹或使用万用表测试电阻,如果阻值超出正常范围则表示可能已损坏。

    总结和推荐


    综上所述,Bourns公司的PF-E系列光伏熔断器是一款高性能、高可靠性的产品,非常适合在光伏系统及其他可再生能源应用中使用。它不仅具有出色的电气性能和环境适应能力,还提供了丰富的选择,满足不同应用场景的需求。强烈推荐在设计光伏系统时优先考虑使用PF-E系列熔断器。

PF-ET1-25参数

参数
额定电压-AC -
额定电压-DC -
熔断特性 快速熔断
保险丝类型 -
熔断 I²t 1202A²S
额定电流 25A
熔断电流 -
长*宽*高 38mm(长度)*11.7mm(高度)
安装方式 盒式安装,通孔安装
零件状态 在售
包装方式 托盘

PF-ET1-25厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PF-ET1-25数据手册

厂牌 PDF简要描述 下载
BOURNS 熔断保险丝 BOURNS PF-ET1-25 PF-ET1-25数据手册

PF-ET1-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.3032 ¥ 87.5772
30+ $ 9.8262 ¥ 83.5227
库存: 40
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1313.65
