0154.062DR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: Littelfuse 一次性保险丝, 62mA, 125V, F熔断速度
供应商型号: 0154.062DR
供应商: 国内现货
标准整包数: 1

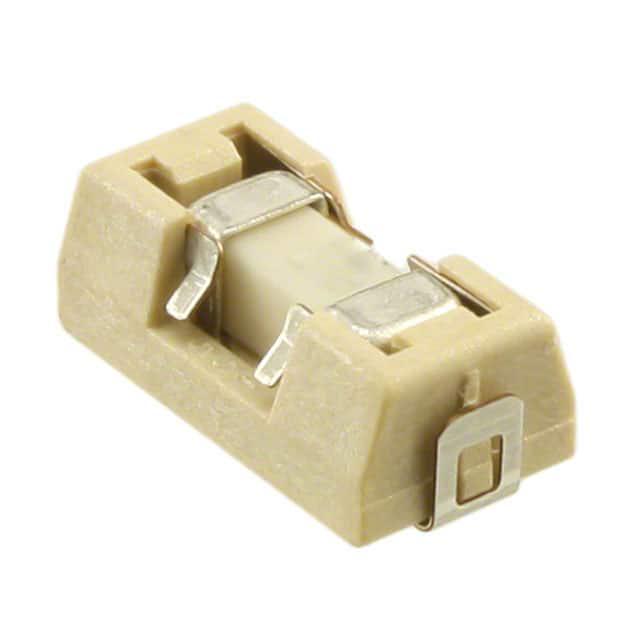

LITTELFUSE 熔断保险丝 0154.062DR

0154.062DR概述

    # NANO2® 154 OMNI-BLOK® Surface Mount Fuses: A Comprehensive Guide

    产品简介


    基本介绍
    NANO2® 154 OMNI-BLOK®表面安装保险丝和安装座组合是一个专为高效安装和便捷更换设计的产品。该系列保险丝由154、154T、154L、154TL组成,提供快速熔断和延时熔断选项。它们主要适用于印刷电路板(PC板),确保在安装过程中对PC板造成的热损伤最小化。此组合可以作为单一部件进行安装,也可以作为单独的保险丝安装座出售。
    主要功能
    1. 高效安装:可以在单一步骤中完成保险丝的安装。
    2. 易于更换:无需对PC板进行高温焊接即可更换保险丝。
    3. 环保材料:符合RoHS标准且无卤素,适用于环保要求严格的应用场景。
    4. 多种规格选择:提供多种电流范围,满足不同需求。
    应用领域
    广泛应用于需要过流保护的电子设备中,如消费电子、工业自动化和通信设备等。

    技术参数


    技术规格
    - 尺寸:3.81mm x 2.13mm (.150") x (.084")
    - 推荐焊盘布局:10.62mm (.418") 长 x 4.24mm (.167") 宽,底部距焊盘9.73mm (.383")
    性能参数
    - 电流范围:0.062A至10A(快熔型);0.375A至7A(延时熔断型)
    - 工作温度范围:-55°C至125°C
    - 防火等级:UL94 V-0级
    - 耐高温能力:达到260°C的回流条件
    支持的电气特性
    - 快速熔断型和延时熔断型可供选择
    - 提供不同规格的银镀端盖,兼容多种焊接工艺
    工作环境
    - 额定电压:125V(部分型号)

    产品特点和优势


    - 易于更换:无需拆卸整个PC板即可更换保险丝,简化了维护过程。
    - 小巧尺寸:迷你型设计,适合空间有限的应用。
    - 合规性:RoHS和无卤素,适合各类环保要求。
    - 多重选择:多种电流规格和熔断速度可供选择,适用于各种应用场景。
    - 温度重评低:低温度重评特性,确保可靠运行。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:适用于小型便携式设备,如智能手机、平板电脑等。
    2. 工业自动化:适用于工厂自动化控制系统中的过流保护。
    3. 通信设备:可用于通信设备的电源管理系统中。
    使用建议
    - 推荐焊盘布局:根据手册推荐,确保焊盘尺寸合适,以提高焊接效果。
    - 选择合适的保险丝规格:根据具体应用需求选择合适的电流范围和熔断速度。
    - 保持良好的散热条件:确保保险丝周围有足够的散热空间,避免因过热导致的误动作。

    兼容性和支持


    - 兼容性:可与其他标准表面安装组件兼容,如EIA RS-481-2和IEC 286标准。
    - 支持:Littelfuse提供详细的焊点参数和安装指南,确保客户在使用过程中得到充分的支持。
    - 替代品:提供多种系列替换产品,如453和454系列,方便灵活选用。

    常见问题与解决方案


    1. 如何确定合适的保险丝规格?
    - 解答:根据具体应用的电流需求和熔断时间要求来选择。建议参考产品手册中的技术规格表进行选择。
    2. 如何正确焊接这些保险丝?
    - 解答:遵循手册中的焊接参数,确保焊接温度和时间在推荐范围内,避免过度加热。
    3. 如果保险丝被触发,应如何处理?
    - 解答:检查电路是否存在问题,确认无误后更换新的保险丝。

    总结和推荐


    综合评估
    NANO2® 154 OMNI-BLOK® 表面安装保险丝及安装座组合是一款功能强大且应用广泛的电子元件。其快速熔断和延时熔断的双重选项、易于更换的设计、广泛的适用温度范围和可靠的性能使其在市场上具有很强的竞争力。建议在需要高效安装和可靠过流保护的应用中采用。
    推荐使用
    对于需要高效安装和便捷更换的应用场合,尤其是那些需要严格遵守环保标准的项目,强烈推荐使用NANO2® 154 OMNI-BLOK®系列保险丝。

0154.062DR参数

参数
额定电流 62mA
熔断电流 50A
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.00019A²S
长*宽*高 9.73mm*5.03mm*3.81mm
通用封装 SMD
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0154.062DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0154.062DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0154.062DR 0154.062DR数据手册

0154.062DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 8.375
1500+ ¥ 8.04
3000+ ¥ 7.906
6000+ ¥ 7.638
库存: 1500
起订量: 100 增量: 1500
交货地:
最小起订量为:100
合计: ¥ 837.5
