首页  >  产品百科  >  0034.1531

0034.1531

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 0.00102A²S 35A 快速熔断 Cartridge,Glass 80mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 486-4599-ND
供应商: Digi-Key
标准整包数: 1

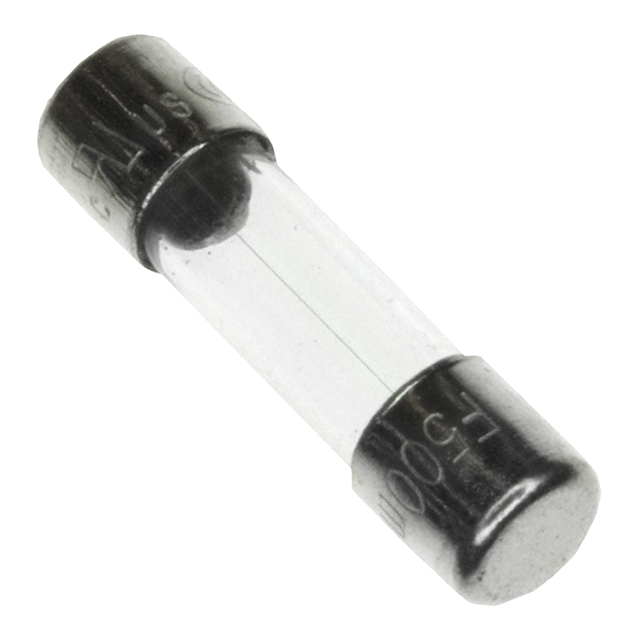

SCHURTER 熔断保险丝 0034.1531

0034.1531概述

    电子元器件产品技术手册:Schurter FSF 5x20 快速熔断器

    产品简介


    Schurter FSF 5x20 是一款标准IEC认证的微型快熔断器,尺寸为5x20mm。主要用于设备的一次保护,适用于工业环境中。这款熔断器具备低分断能力(玻璃管),符合各种国际安全标准。

    技术参数


    - 额定电压:250VAC
    - 额定电流范围:0.032A - 10A
    - 分断能力:35A - 100A
    - 特性:快速熔断(Quick-Acting F)
    - 允许环境温度:-55°C至125°C
    - 气候类别:根据IEC 60068-1标准的55/125/21
    - 材料:
    - 管身:玻璃
    - 端帽:镀镍铜合金
    - 单个重量:0.92g
    - 储存条件:0°C至60°C,最大相对湿度70%
    - 产品标记:额定电流、额定电压、特性、分断能力和认证标志
    - 包装单位:小盒装(每盒10个)和散装(每箱1000个)

    产品特点和优势


    - 合规性高:通过多种认证(VDE、UL、CCC、CQC、METI),符合国际和国内的安全标准。
    - 温度适应性强:可在极端环境下(-55°C至125°C)可靠工作。
    - 快速响应:作为快速熔断器,能够迅速切断电路以保护下游设备。
    - 高分断能力:即使在大电流情况下也能有效分断,保障设备安全。

    应用案例和使用建议


    - 一次保护:适用于工业设备的一次保护,特别是需要快速响应的场合。
    - 建议:安装时应确保散热良好,避免高温导致过早熔断;检查连接线是否紧密,以防接触不良引发事故。

    兼容性和支持


    - 兼容性:与多种组装式熔断器兼容,便于更换和升级。
    - 支持:提供详细的产品资料和技术支持服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1:熔断器频繁烧毁。
    - 解决方案:检查电路是否存在短路现象,或是否超过额定电流。
    - 问题2:熔断器未及时熔断。
    - 解决方案:确认熔断器型号是否正确,以及是否满足特定应用的电流要求。
    - 问题3:设备故障,但熔断器未断开。
    - 解决方案:检查熔断器是否已被更换成不符合规格的熔断器。

    总结和推荐


    综上所述,Schurter FSF 5x20 快速熔断器是一款高性能的保护元件,具有广泛的适用性和可靠的性能。其高分断能力和广泛的工作温度范围使其成为工业环境中的一流选择。尽管价格较高,但由于其卓越的性能和长期可靠性,强烈推荐使用该产品。

0034.1531参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.00102A²S
额定电流 80mA
熔断电流 35A
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0034.1531厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.1531数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.1531 0034.1531数据手册

0034.1531封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7768 ¥ 23.0127
50+ $ 2.3275 ¥ 19.2893
100+ $ 1.7784 ¥ 14.7385
500+ $ 1.3593 ¥ 11.265
1000+ $ 1.3208 ¥ 10.9461
库存: 2000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.01
