015701.5DRT

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 3.65A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.5A SMD 夹子安装,底座安装,贴片安装 6.5mm*3.7mm*3.9mm
供应商型号: 1702524
供应商: 海外现货
标准整包数: 1

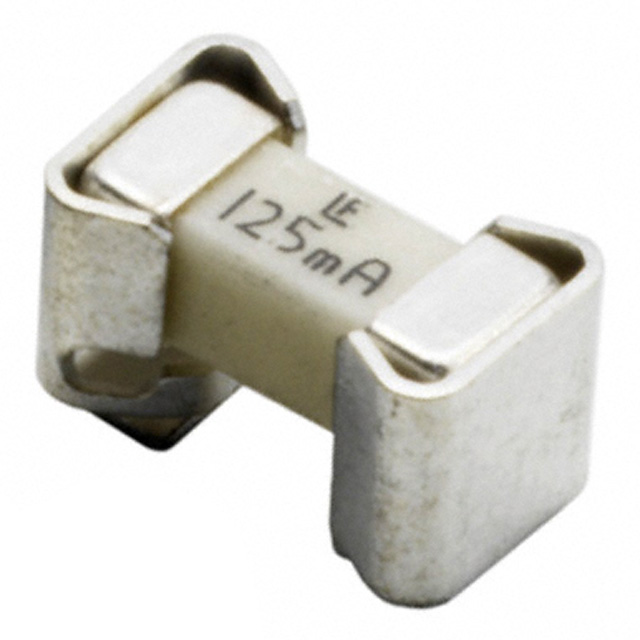

LITTELFUSE 熔断保险丝 015701.5DRT

015701.5DRT概述

    NANO2® 157T系列表面贴装保险丝技术手册

    产品简介


    NANO2® 157T系列是一款小型方形延时保险丝,专为表面贴装而设计。此款保险丝装配在便于自动安装的表面贴装熔断器夹具中。独特的延时功能可有效解决因突入电流导致普通快熔保险丝频繁触发的问题。此外,它易于在PC板上更换,无需拆焊过程,适合现场操作,并且在更换过程中不会对PC板造成损害。该系列产品符合RoHS标准,并不含卤素,适用于仪表设备、基站及电信领域。

    技术参数


    - 认证机构:E14721, PS ENBK030205-E10480B
    - 额定电流范围:0.375A~5A
    - 最大电压等级:125V
    - 中断能力:50A @ 125VAC/VDC
    - 冷电阻:0.0138~1.2214欧姆
    - 温度范围:-55℃~125℃
    - 耐热冲击:-65℃到+125℃
    - 振动:10-55Hz
    - 盐雾测试:5%NaCl溶液
    - 冲击测试:100G峰值加速度持续6毫秒
    - 引脚尺寸:6.10mm x 3.90mm x 3.70mm(含引脚)

    产品特点和优势


    - 延时功能:可容纳浪涌电流,避免不必要的触发。
    - 易于更换:可在PC板上方便更换,无需额外焊接步骤。
    - 环境友好:符合RoHS和无卤素要求。
    - 多种选择:提供0.375A至5A的多种额定电流选项。

    应用案例和使用建议


    1. 仪表设备:适合各种需要保护仪器免受过载的场景,如测量设备、工业自动化设备等。
    2. 基站及电信设备:保护基站和通信设备中的电路板免受瞬态电流损伤。
    3. 使用建议:在进行回流焊接时,预热阶段温度需在150°C至200°C之间,时间为60至120秒;再流焊阶段液相温度为217°C,持续时间为60至90秒。建议在正常运行条件下,保险丝体的最大温度不超过80℃。

    兼容性和支持


    NANO2® 157T系列与大多数标准表面贴装设备兼容。制造商提供全面的技术支持,包括应用测试和特殊电气特性的咨询。

    常见问题与解决方案


    - 问题一:保险丝在低电流下频繁跳闸。
    - 解决办法:检查负载电流是否超出规定值,确认连接线路没有短路。

    - 问题二:保险丝更换困难。
    - 解决办法:确保正确放置,检查是否有异物阻碍,并遵循正确的焊接工艺。

    总结和推荐


    NANO2® 157T系列表面贴装保险丝具备高可靠性、易于更换和环境友好等优势,尤其适用于电信设备和仪表设备中。它出色的延时功能和广泛的应用范围使其在市场上具有强大的竞争力。我们强烈推荐使用该产品以保障您的电路安全。

015701.5DRT参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.65A²S
额定电流 1.5A
长*宽*高 6.5mm*3.7mm*3.9mm
通用封装 SMD
安装方式 夹子安装,底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

015701.5DRT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

015701.5DRT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 015701.5DRT 015701.5DRT数据手册

015701.5DRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
