首页  >  产品百科  >  0034.1516

0034.1516

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 玻璃保险管, FSF 5x20系列, 1A, 250V 交流, 5 x 20mm, 熔断速度F
供应商型号: BN-0034.1516
供应商: 海外现货
标准整包数: 10

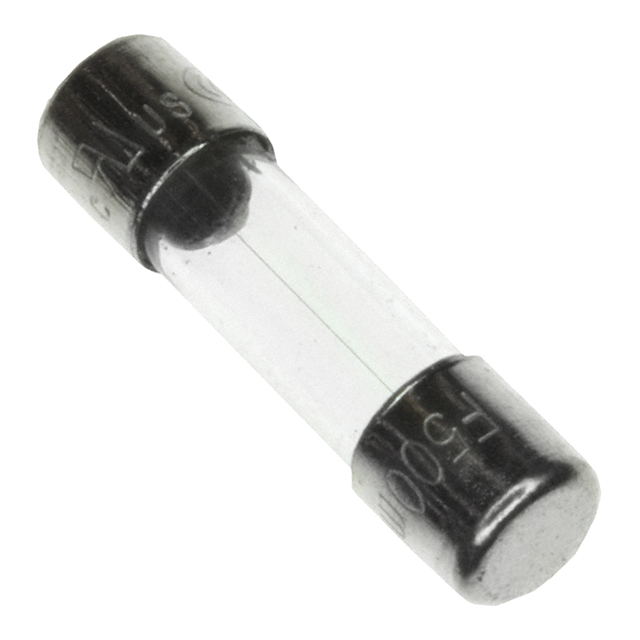

SCHURTER 熔断保险丝 0034.1516

0034.1516概述

    Schurter FSF 5x20 快速熔断器技术手册

    1. 产品简介


    Schurter FSF 5x20 是一款快速熔断器,专为电路保护设计。该产品采用5x20mm的小型管状结构,适合在各种电子设备中作为主保护装置使用。其额定电压高达250VAC,电流范围从0.032A到10A不等,广泛应用于信息技术设备的安全保护中。

    2. 技术参数


    - 额定电压:250VAC
    - 额定电流范围:0.032A - 10A
    - 最大分断能力:35A - 100A
    - 特性:快速动作(Quick-Acting F)
    - 工作温度范围:-55°C 至 125°C
    - 环境气候分类:55/125/21(符合IEC 60068-1标准)
    - 材料:玻璃管、镀镍黄铜端盖
    - 重量:0.92克
    - 存储条件:0°C至60°C,最大湿度70%

    3. 产品特点和优势


    - 高可靠性:符合国际安全标准如IEC 60127-2、UL 248-14和CSA 22.2 No. 248.14。
    - 低分断容量:适合作为主保护,在需要低分断容量的应用场景中表现出色。
    - 适用广泛:适用于信息技术设备、汽车电子、医疗设备和航空航天等多个行业。
    - 认证齐全:通过VDE、UL、CCC、CQC和METI认证,确保产品质量可靠。

    4. 应用案例和使用建议


    - 典型应用场景:在信息技术设备中作为主保护装置,避免因过载和短路造成的损坏。
    - 使用建议:建议根据具体应用选择合适的电流等级。在设备启动瞬间或突发大电流时,选择适当的熔断器可以有效保护电路。

    5. 兼容性和支持


    - 兼容性:该产品可与各种工业标准的设备兼容,包括但不限于信息设备、汽车电子、医疗设备等。
    - 厂商支持:Schurter提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:熔断器频繁烧断
    - 解决办法:检查电路负载是否超出熔断器额定值,适当调整负载或更换更高分断能力的熔断器。
    - 问题2:熔断器未在规定时间内熔断
    - 解决办法:确认熔断器的电流设定是否合理,更换为更快动作的熔断器或减少负载。

    7. 总结和推荐


    综上所述,Schurter FSF 5x20 快速熔断器具有广泛的适用范围和可靠的性能,尤其适用于信息技术设备、汽车电子等领域。它的高性能和广泛认证使其在市场上具备较高的竞争力。我们强烈推荐该产品给需要高效电路保护的用户。

0034.1516参数

参数 值
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.13A²S
额定电流 1A
熔断电流 35A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.1516厂商介绍

SCHURTER电子(中国)有限公司是一家合格的输入系统和连接器、保险丝座和滤波器等组件的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 SCHURTER 相关型号,如 3413.0332.22、EC11.0031.001、4795.0000、3413.0330.22 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

0034.1516数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.1516 0034.1516数据手册

0034.1516封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2299
100+ $ 0.1936
500+ $ 0.1694
1000+ $ 0.1573
库存: 890
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: $ 2.29
直接购买
加入购物车
