1977-09-A00

产品分类: 射频配件
厂牌: BOURNS
产品描述: 伯恩斯 同轴浪涌保护, 1977 系列, 最大浪涌电流20kA, 同轴浪涌保护器
供应商型号: 1977-09-A00
供应商: 国内现货
标准整包数: 1

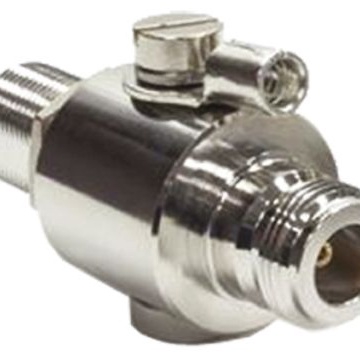

BOURNS 射频配件 1977-09-A00

1977-09-A00概述


    产品简介


    Bourns® Model 1977系列高频率同轴SPD(浪涌保护装置)是一种专为高频应用场景设计的防护设备。这款电子元器件能够提供从直流到4GHz的广泛频带保护,适用于天线系统、宽带、微波通信、GPS、蜂窝网络及CATV等多种场合。它尤其擅长应对由雷击或其他瞬态电气事件引起的过电压问题,从而保障各类敏感设备的安全运行。

    技术参数


    - 频率范围: DC-4 GHz
    - 直流击穿电压: 90-130 V / 200-300 V / 400-600 V
    - 技术: 气体放电管
    - 插入损耗: ≤0.2 dB
    - 回波损耗: ≥20 dB
    - 电压驻波比(VSWR): <1.2:1
    - 峰值电流(Ipeak): 20 kA (8/20 μs)
    - 最大功率: 25 W / 190 W / 780 W
    - 最大电流: 10 A
    - 阻抗: 50 ohms (F型接头为75 ohms)
    - 连接方式: 系列(双向)
    - 接头类型: N型 / F型
    - 接地选项: M6螺丝、Bulkhead、Bracket
    - 环境等级: IP 65
    - 操作温度: -50°C 到 +85°C
    - 操作高度: 13,000 ft (4,000 m)
    - 相对湿度: 5% 至 95% (无冷凝:最高可达100%)

    产品特点和优势


    1. 耐用性强: 采用重载设计,适合长期使用。
    2. 频率范围广: 支持从直流到4GHz的广泛频段。
    3. 直流通过能力强: 直流通过电压范围可至±48V。
    4. 插入损耗低: 插入损耗小于0.1 dB,确保信号传输质量。
    5. 双向特性: 可双向操作,适应不同应用场景。
    6. 防水防尘: 具备防水防尘能力,可在恶劣环境下使用。
    7. 可更换气体放电管: 便于维护和更换。
    8. 多种接地选项: 提供多种接地方式以满足不同安装需求。
    9. 符合RoHS标准: 确保环保要求,符合欧盟相关法规。

    应用案例和使用建议


    应用案例:
    - 多点无线桥接与回传系统
    - 塔顶放大器(TMA)
    - 天线系统
    - 塔顶电子设备(TTE)
    - 发射器和接收器
    - WiFi
    - WiMax宽带无线网络
    使用建议:
    1. 在多点无线桥接和回传系统中使用时,建议定期检查设备接地情况,确保最佳性能。
    2. 在塔顶放大器(TMA)和塔顶电子设备(TTE)中使用时,考虑设备的散热性能,避免过热。
    3. 在WiFi和WiMax宽带无线网络应用中,注意系统的频率选择,避免频段冲突。

    兼容性和支持


    Bourns® Model 1977系列高频率同轴SPD支持N型和F型接头,适用于多种不同的应用场景。该产品与各种标准天线系统兼容,具备良好的通用性。厂商提供了详尽的技术支持和维护服务,以确保用户的使用体验和设备稳定性。

    常见问题与解决方案


    1. 问: 设备插入损耗过大,信号质量下降。
    答: 检查接头连接是否紧密,必要时重新装配;检查是否有尘埃或水分进入接头,及时清理。
    2. 问: 设备在高温环境下工作不稳定。
    答: 确认设备的工作温度范围,并采取适当的散热措施;如在户外安装,建议加装遮阳罩以减少直接阳光照射。
    3. 问: 接地问题导致设备损坏。
    答: 确保正确选择并安装合适的接地方式,定期检查接地状态,确保良好的电气连接。

    总结和推荐


    Bourns® Model 1977系列高频率同轴SPD凭借其高性能和耐用性,在多个领域展现了卓越的应用价值。其低插入损耗、高可靠性和宽泛的适用性使其成为各类高要求应用场景的理想选择。推荐用于需要高水平保护和稳定性的天线系统、宽带通信等领域。如果您需要一款高性能、可靠的保护装置,Bourns® Model 1977系列将是您的首选。

1977-09-A00参数

参数
长*宽*高 64mm*26mm*26mm
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

1977-09-A00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1977-09-A00数据手册

厂牌 PDF简要描述 下载
BOURNS 射频配件 BOURNS 1977-09-A00 1977-09-A00数据手册

1977-09-A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
