PU5931FKM130R001L

产品分类: 其它固定电阻
厂牌: YAGEO/台湾国巨
产品描述: ±1% ±75ppm/℃ 1mΩ 5W 5931 标准安装 15mm*7.75mm*457.2μm
供应商型号: PU5931FKM130R001L
供应商: 国内现货
标准整包数: 1500

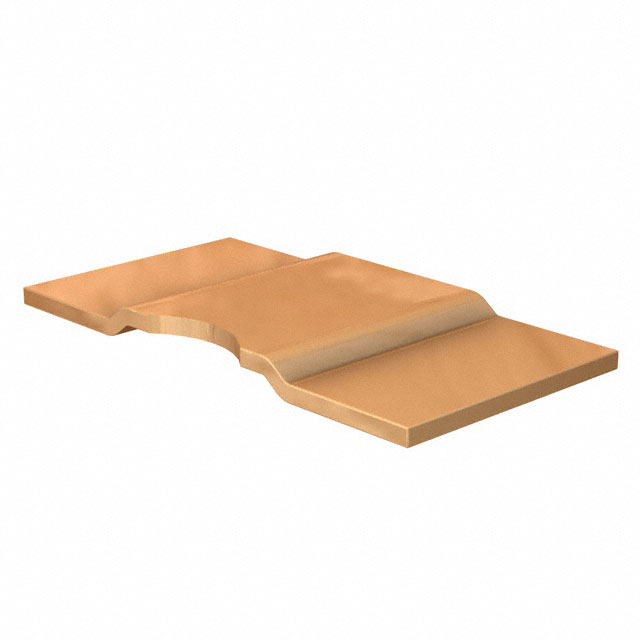

YAGEO/台湾国巨 其它固定电阻 PU5931FKM130R001L

PU5931FKM130R001L概述

    SHUNT RESISTOR PU SERIES:精密电阻的全面指南

    1. 产品简介


    SHUNT RESISTOR PU系列是雅格电子(Yageo)推出的一种高精度表面贴装电阻器,主要用于电流检测、功率管理及电信基站等领域。产品提供三种尺寸规格(2512、3921和5931),并具备极高的稳定性和可靠性,适用于各种苛刻的工作环境。这些电阻器采用无铅焊接技术制造,并通过AEC-Q200认证,符合RoHS标准且不含卤素,确保产品环保和安全。

    2. 技术参数


    SHUNT RESISTOR PU系列电阻器具有以下技术规格:
    - 电阻值范围:0.1 mΩ到5 mΩ
    - 公差:± 1%,± 5%
    - 温度系数:± 75 ppm/°C 到 ± 325 ppm/°C
    - 额定功率:最高可达15W,具体如下:
    - PU2512:4W(最高工作温度170°C)
    - PU3921:3W(最高工作温度170°C 或275°C)
    - PU5931:5W(最高工作温度170°C 或275°C)
    - 尺寸:2512(6.35mm x 3.18mm)、3921(10.0mm x 5.20mm)、5931(15.0mm x 7.75mm)
    - 工作温度范围:-65°C 到 170°C,某些型号可达到-65°C 到 275°C
    - 包装方式:卷带式(K)

    3. 产品特点和优势


    SHUNT RESISTOR PU系列具有以下特点和优势:
    - 高精度:电阻值公差低至± 1%,适合需要精确测量的应用场景。
    - 高功率密度:最高额定功率达15W,适合高功率应用场景。
    - 宽广的电阻值范围:提供从0.1 mΩ到5 mΩ的广泛电阻值选择,满足不同需求。
    - 良好的温度稳定性:不同的电阻值区间有不同的温度系数,确保在不同温度环境下保持稳定性能。
    - 优良的焊接技术:使用金属板焊接结构,增强机械强度和可靠性。
    - 环保材料:采用无铅材料和环保工艺,符合RoHS标准。

    4. 应用案例和使用建议


    SHUNT RESISTOR PU系列广泛应用于以下几个领域:
    - 电源:在电源管理系统中用于电流监测和保护。
    - 通信基站:用于基站设备的高精度电流检测和控制。
    - 汽车电子:可用于车辆的头灯控制、窗户控制、发动机控制单元等。
    - 替代能源:适用于太阳能逆变器、风力发电机等新能源设备的高精度电流检测。
    使用建议:
    - 在高温环境中使用时,选择额定功率更高的型号以确保稳定运行。
    - 确保电路布局合理,减少杂散电感和电容的影响。
    - 定期进行维护检查,确保电阻器的长期稳定性和可靠性。

    5. 兼容性和支持


    SHUNT RESISTOR PU系列电阻器与其他电子元件具有良好的兼容性,可以方便地集成到现有的电路设计中。制造商雅格电子提供全方位的技术支持和服务,包括样品申请、技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移 | 检查环境温度是否超出规定范围;更换电阻器 |
    | 焊接不良 | 重新焊接,确保焊接工艺正确 |
    | 表面磨损 | 检查保护涂层是否损坏;进行替换 |

    7. 总结和推荐


    SHUNT RESISTOR PU系列电阻器凭借其高精度、高功率密度、宽广的电阻值范围和优良的温度稳定性,在电源管理、通信基站、汽车电子和新能源领域展现出显著的应用价值。鉴于其卓越的性能和广泛的应用场景,强烈推荐将其作为高精度电阻器的首选。
    总之,SHUNT RESISTOR PU系列是一个值得信赖的产品,无论是从技术水平还是实际应用效果来看,都具备出色的表现。

PU5931FKM130R001L参数

参数
电阻值 1mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
引脚数量 -
长*宽*高 15mm*7.75mm*457.2μm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PU5931FKM130R001L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 其它固定电阻 YAGEO/台湾国巨 PU5931FKM130R001L PU5931FKM130R001L数据手册

PU5931FKM130R001L封装设计

查看详情并下载
Symbol
Footprint
3D Model
