JCH1024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCH系列, 18 → 36 V 直流输入, ±15V 直流输出, 10W
供应商型号: 1228203
供应商: 海外现货
标准整包数: 1

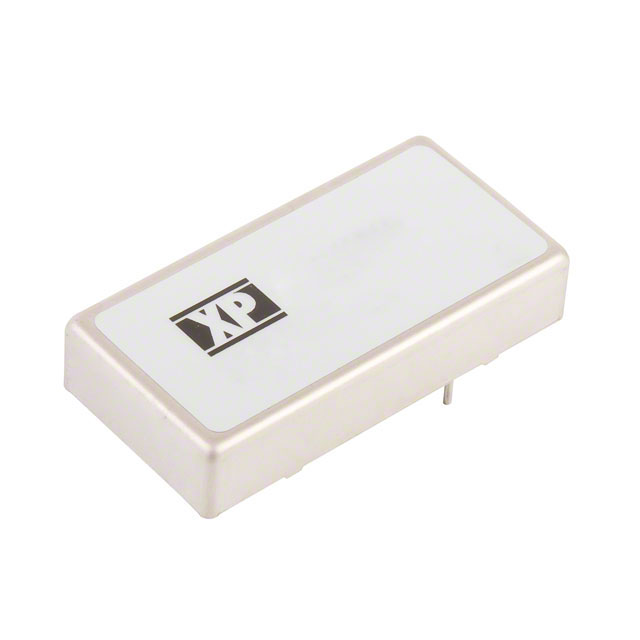

XP POWER AC-DC模块 JCH1024D15

JCH1024D15概述


    产品简介




    JCH系列是一款高效的DC-DC转换器,专为工业和自动化设备设计。该系列转换器能够提供稳定且可靠的电源输出,适用于各种应用场合,如通信设备、服务器、工业控制设备以及任何需要稳定直流电源的领域。JCH系列覆盖广泛输入电压范围(12V、24V、48V),提供单路和双路输出电压选择,并且具有高隔离电压、短路保护和宽工作温度范围等特点。


    技术参数




    - 输入电压范围:12V(9-18VDC)、24V(18-36VDC)、48V(36-72VDC)
    - 输入电流:见技术手册表格
    - 输入反射电流:35mA rms 通过 12µH 电感器
    - 输入滤波:π网络
    - 输入浪涌电压:12V模型 25VDC 持续 100ms;24V模型 50VDC 持续 100ms;48V模型 100VDC 持续 100ms
    - 输出电压:见技术手册表格
    - 电压平衡:±1%(±2% 双路输出 3.3V模型)
    - 最小负载:无最小负载要求
    - 线性调节:±0.5%
    - 负载调节:±0.5% 单路输出,±1.0% 双路输出
    - 设定点精度:±1.0%
    - 纹波和噪声:100mV pk-pk 3.3V 至 15V模型;150mV pk-pk 24V模型;带宽 20MHz
    - 瞬态响应:最大偏差 3%,250μs内恢复至 1%
    - 温度系数:0.02%/°C
    - 过载保护:140%满载
    - 短路保护:触发并重启(Hiccup模式)自动恢复
    - 最大电容负载:见技术手册表格
    - 启动延迟:<20ms
    - 效率:见技术手册表格
    - 隔离电压:输入到输出 1500VDC;输入到外壳 1000VDC;输出到外壳 1000VDC
    - 隔离电容:典型值 输入到输出 500pF
    - 隔离电阻:109Ω
    - 开关频率:200kHz 典型值
    - 功率密度:12.5W/in3
    - 平均无故障时间:>1.1百万小时 于 MIL-STD-217F, GB标准


    产品特点和优势




    JCH系列转换器的独特之处在于其广泛的输入电压范围和多种输出电压选项,这使得它非常适用于不同的应用场景。此外,其高隔离电压和短路保护机制确保了在严苛环境下的稳定性和可靠性。JCH系列采用的紧凑设计和高效能特性使其在市场上具有显著的竞争优势。


    应用案例和使用建议




    应用案例

    JCH系列可以应用于通信设备、服务器、工业控制设备等需要稳定直流电源的场景。例如,在工业自动化系统中,JCH系列可用于驱动电机、传感器和执行器,以确保系统的稳定运行。

    使用建议

    - 在安装过程中,应根据应用需求选择合适的输入电压和输出电压配置。
    - 确保足够的散热措施,特别是在高负载条件下。
    - 定期检查和维护以保证其长期稳定运行。


    兼容性和支持



    JCH系列与大多数工业标准接口兼容,并提供三年质保。厂商提供了详尽的技术支持文档和售后服务,以帮助客户解决使用过程中的问题。


    常见问题与解决方案



    问题1:启动延迟较长

    解决方案:确认输入电压是否符合规范,检查输入滤波器是否正常工作。
    问题2:输出电压不稳定

    解决方案:检查负载变化情况,调整输出电容,或联系技术支持获取更多指导。
    问题3:过热问题

    解决方案:增加散热措施,减少负载,避免长时间满载运行。


    总结和推荐



    JCH系列DC-DC转换器凭借其广泛的应用范围、高效率、可靠的保护机制以及全面的技术支持,成为市场上值得信赖的选择。对于需要稳定电源的各类工业和自动化应用,我们强烈推荐使用JCH系列转换器。

JCH1024D15参数

参数
类型 -
转换效率 84%
散热方式 -
特性 OCP,SCP
输出电压组数 2
输出电压 15V
输出方式 -
输出总功率 -
输入电压最大值 36V
开关频率 -
输入电压最小值 24V(DC)
最大容性负载 -
输出电流最大值 333mA,333mA
长*宽*高 50.8mm(长度)*25.4mm(宽度)
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCH1024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCH1024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCH1024D15 JCH1024D15数据手册

JCH1024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
