DPC70US24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Adjustable Output,Universal Input 3A 24V 1 85V~264V(AC) DIN导轨安装
供应商型号: 2748383
供应商: element14
标准整包数: 1

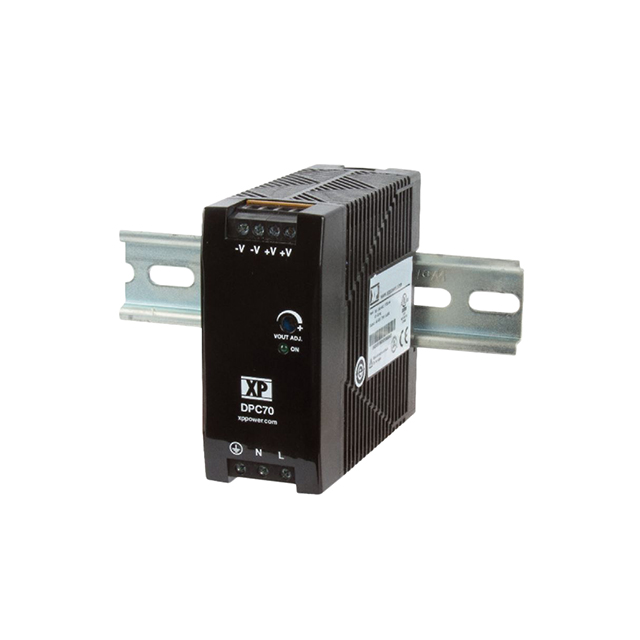

XP POWER AC-DC模块 DPC70US24

DPC70US24概述


    产品简介


    DPC70 系列是 XP Power 公司推出的超薄型 AC-DC 电源适配器,适用于多种工业控制和信息技术设备。该系列电源适配器采用宽输出调整范围和高效率设计,能够在 -25°C 至 +70°C 的环境温度下稳定工作。DPC70 系列具有多种输出电压选择(12V、24V 和 48V),并且具备过压保护、过载保护及短路保护功能,确保在各种应用场景下的可靠性和安全性。

    技术参数


    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输出电压 | - | 12 | 48 | VDC | 见型号和额定功率表 |
    | 输入电压 | 85 | 230 | 264 | VAC
    | 输入频率 | 47 | 50/60| 63 | Hz
    | 功率因数 符合 EN61000-3-2 类 A |
    | 输入电流(满载) 1.45 | 0.8 | A | 115/230 VAC |
    | 起动延迟时间 | 2.5 s
    | 持续时间 | 15 50 | ms | 全负载下,115 VAC/230 VAC |
    | 线路调节 | ±1 %
    | 负载调节 | ±1 %
    | 效率 87 % | 见型号与额定功率表 |
    | 绝缘:输入到输出 | 3000 VAC
    | 绝缘:输入到接地 | 1500 VAC
    | 绝缘:输出到接地 | 500 VAC

    产品特点和优势


    1. 超薄设计:DPC70 系列采用超薄设计,厚度仅 1.59 英寸(40.5 毫米),适合空间有限的应用场景。
    2. 高效率:典型效率可达 88%,在满载情况下,保证了更高的能效比。
    3. 宽输出调整范围:输出电压可在较宽范围内调整,以适应不同负载需求。
    4. 广泛的适用温度范围:从 -25°C 到 +70°C,确保在各种恶劣环境下正常工作。
    5. 低无负载功耗:<0.5W 的无负载输入功率,进一步提升了能效比。

    应用案例和使用建议


    DPC70 系列电源适配器广泛应用于工业自动化、通信设备、医疗仪器等领域。例如,在某自动化生产线上,DPC70 电源适配器可以用于为传感器、执行器及其他控制单元提供稳定可靠的电源。
    使用建议:
    - 在使用前检查环境温度和输入电压,确保工作环境符合产品要求。
    - 由于具备过载和短路保护功能,使用时无需担心负载不稳定导致的故障。
    - 定期进行维护,确保散热系统和风扇的正常运行,延长使用寿命。

    兼容性和支持


    DPC70 系列电源适配器具有良好的兼容性,可与其他电子元器件和设备无缝对接。厂商提供 3 年保修服务,确保用户在购买后能够获得及时的技术支持和维修服务。

    常见问题与解决方案


    1. 问题:无法启动电源适配器
    - 解决方案:检查输入电压是否在允许范围内(85V 至 264VAC),确认连接正确且无损坏。

    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否超出额定范围,调整负载使其在规定范围内,或联系技术支持。
    3. 问题:电源适配器温度过高
    - 解决方案:确保散热良好,避免长时间满负载运行。如有必要,可增加外部冷却装置。

    总结和推荐


    DPC70 系列电源适配器凭借其高效率、宽温范围、紧凑设计和丰富的保护功能,成为工业控制和信息技术设备的理想选择。它不仅满足了现代工业对电源设备的高性能需求,还能有效提高系统的可靠性和稳定性。综上所述,强烈推荐使用 DPC70 系列电源适配器。

DPC70US24参数

参数
输入电压最小值 85V~264V(AC)
类型 -
输入电压最大值 -
散热方式 -
转换效率 -
最大容性负载 -
输出电压组数 1
特性 Adjustable Output,Universal Input
输出电压 24V
输出总功率 -
开关频率 -
输出电流最大值 3A
输出方式 -
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DPC70US24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DPC70US24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER DPC70US24 DPC70US24数据手册

DPC70US24封装设计

查看详情并下载
Symbol
Footprint
3D Model
