ECE60US15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 60W开关电源, 15V 直流输出电压 4A输出电流, 1输出点
供应商型号: 2422699
供应商: 海外现货
标准整包数: 1

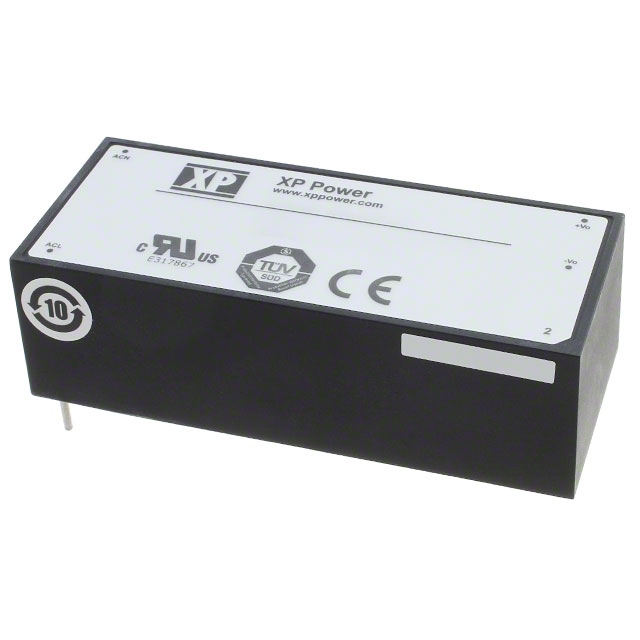

XP POWER AC-DC模块 ECE60US15

ECE60US15概述

    ECE60系列AC-DC电源模块技术手册

    1. 产品简介


    ECE60系列AC-DC电源模块是紧凑型封装的电源模块,提供PCB安装和机箱安装两种版本。该系列模块的功率密度超过10W/in³,输出电压范围从3.3V到48VDC。这些“绿色电源”模块具有高主动模式效率和低空载功耗。它们还提供了高达额定功率130%的峰值负载能力,能够在-40°C至+70°C的宽温度范围内工作。

    2. 技术参数


    - 输入范围: 85-264VAC(-40°C至+70°C),无负载输入功率:≤0.3W(12-36V版本);≤0.5W(3.3-9V和48V版本)
    - 效率: 79%-89%
    - 工作温度: -40°C至+70°C
    - 认证标准: EN55022、EN61000-4、EN61000-3、EN60950-1、UL60950-1、CSA22.2 No. 234 per cUL
    - 尺寸: ECE60: 3.60 x 1.50 x 1.10" (91.4 x 38.1 x 28.0 mm)
    ECE60-S: 4.45 x 1.57 x 1.12" (113.0 x 40.0 x 28.5 mm)

    3. 产品特点和优势


    - 超紧凑设计: 紧凑的设计使得ECE60系列电源模块适用于各种空间受限的应用场景。
    - 广泛输出电压: 从3.3V到48VDC,可以满足不同的应用需求。
    - 封装方式多样: PCB和机箱安装版本,满足不同安装需求。
    - 高效能和低功耗: 高效的电源转换和低空载功耗,提升整体系统效率。
    - 广泛的温度范围: -40°C至+70°C的工作温度范围,适合恶劣环境。
    - 峰值负载能力: 额定功率130%的峰值负载能力,适用于瞬态负载要求高的场合。
    - 三年质保: 提供三年的质量保证。

    4. 应用案例和使用建议


    - 应用案例: ECE60系列电源模块适用于工业控制、通信设备、医疗仪器和消费电子产品等领域。
    - 使用建议: 在高温环境下使用时,建议进行降额使用以确保安全运行。特别是在环境温度高于+50°C时,需要按照手册中的线性降额曲线进行操作。

    5. 兼容性和支持


    - 兼容性: ECE60系列电源模块与其他标准电子设备兼容,可以方便地集成到现有的系统中。
    - 支持: 厂商提供全面的技术支持和售后服务,包括三年质保期内的维修和更换服务。

    6. 常见问题与解决方案


    - 问题: 在低温环境中(低于-25°C)性能下降。
    - 解决方案: 确保电源模块的工作温度在规定的范围内,避免超出最低温度限制。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压和负载是否在规定的范围内,调整负载或输入电压以保持稳定。
    - 问题: 故障代码提示过载保护启动。
    - 解决方案: 减少负载或检查负载是否超过额定值,调整负载以恢复正常运行。

    7. 总结和推荐


    ECE60系列AC-DC电源模块以其紧凑的设计、高效的性能和广泛的适用范围,在多个行业中展现出强大的竞争力。其优秀的性能指标和全面的认证标准使其成为一款值得信赖的产品。强烈推荐在工业控制和消费电子等应用中使用该系列产品。

ECE60US15参数

参数
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出方式 Fixed
转换效率 88%
输出电压 15V
输出总功率 60W
输入电压最大值 -
最大容性负载 -
特性 Universal Input
开关频率 -
输出电流最大值 4A
散热方式 -
类型 -
输出电压组数 1
长*宽*高 91.4mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECE60US15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE60US15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE60US15 ECE60US15数据手册

ECE60US15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 646.2913
5+ ¥ 634.7504
10+ ¥ 623.2095
25+ ¥ 623.2095
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 646.29
直接购买
加入购物车
