首页  >  产品百科  >  CU15-00

CU15-00

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: 10W 3A 3.3V 1 85V~264V(AC) Fixed 通孔安装 69.9mm(长度)*48mm(宽度)
供应商型号: 1005645
供应商: 海外现货
标准整包数: 1

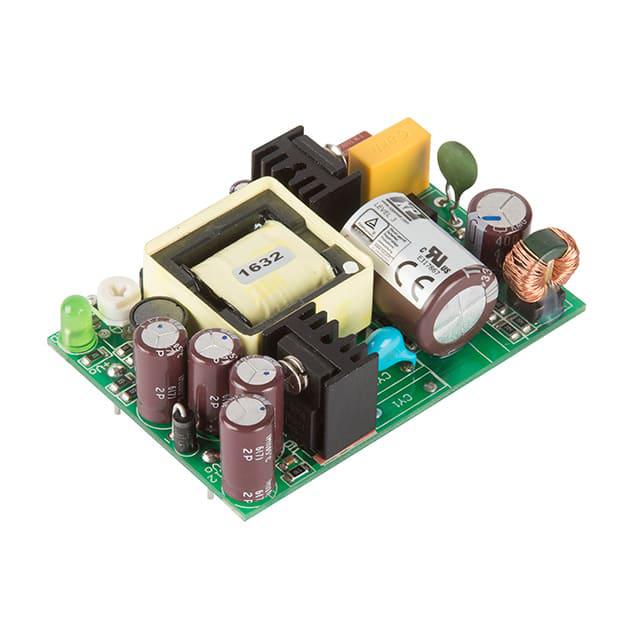

XP POWER AC-DC模块 CU15-00

CU15-00概述


    产品简介




    本产品为CU10-15系列电源适配器,属于功率范围在10到15瓦的电子元器件。它具有体积小、成本低的特点,适用于各种设备的PCB(印刷电路板)安装。产品提供单路输出电压,涵盖从3.3伏至24伏的多种标准输出电压,并可根据需求提供非标准输出电压。此外,该系列还包括专为医疗设备设计的15瓦版本,具有更高的安全标准。


    技术参数




    - 输入电压:85-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz
    - 输入电流:0.13 A rms(CU10),0.20 A rms(CU15)
    - 峰值负载能力:最大2.5 A(CU10),最大4.5 A(CU15)
    - 初始设置精度:±1%
    - 过压保护:130-150%的额定输出电压
    - 浪涌电流:冷启动时20 A(115 VAC),40 A(230 VAC)
    - 效率:最高可达82%(CU15-14模型)
    - 隔离电压:3000 VAC(CU10/15),4000 VAC(CU15-M)
    - 工作温度:CU10/15:0°C 至 +65°C;CU15-M:0°C 至 +70°C
    - 存储温度:-20°C 至 +85°C
    - 振动测试:10 Hz 至 500 Hz,2g振幅,持续10分钟/周期,每个周期持续60分钟


    产品特点和优势




    CU10-15系列电源适配器具有多种优势。其低功耗、小型化设计使其成为紧凑型设备的理想选择。独特的医疗版本还提供了更高的安全性和稳定性。在不同输出电压下,该系列产品均表现出色,满足了广泛的应用需求。同时,它的高效率和稳定性能使其在市场上具有很强的竞争力。


    应用案例和使用建议




    本产品常用于工业控制、通信设备和医疗设备等领域。例如,在工业控制系统中,它可以为各种传感器和执行器供电;在医疗设备中,由于其高可靠性,可以确保设备的稳定运行。对于实际使用,建议在低温环境下运行以延长使用寿命,并确保适当的通风散热,避免过热问题。


    兼容性和支持




    CU10-15系列电源适配器与多种电子设备兼容,可用于不同类型的电路板安装。厂商提供了详尽的技术支持和售后服务,确保用户能够顺利使用并解决可能遇到的问题。


    常见问题与解决方案




    - 问题1:启动延迟时间较长。
    - 解决方法:检查输入电压和频率是否符合要求,确保连接稳固。
    - 问题2:输出电压不稳定。
    - 解决方法:确认负载电流是否超出范围,调整负载或更换适合的电源适配器型号。
    - 问题3:设备突然关机。
    - 解决方法:检查是否存在过载情况,重新启动设备并确认输入电源稳定。


    总结和推荐




    综上所述,CU10-15系列电源适配器以其高效能、高可靠性和广泛适用性成为电子元器件市场的优秀选择。其优良的设计和强大的性能使得它非常适合应用于工业控制、通信及医疗领域。因此,强烈推荐此款产品给需要高性能电源适配器的用户。

CU15-00参数

参数
类型 -
输出电流最大值 3A
输出电压组数 1
转换效率 -
输入电压最小值 85V~264V(AC)
输出方式 Fixed
输入电压最大值 -
特性 -
散热方式 -
输出总功率 10W
输出电压 3.3V
开关频率 -
最大容性负载 -
长*宽*高 69.9mm(长度)*48mm(宽度)
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 停产
包装方式 散装

CU15-00厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

CU15-00数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER CU15-00 CU15-00数据手册

CU15-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 319.4501
5+ ¥ 313.7456
10+ ¥ 308.0412
50+ ¥ 308.0412
100+ ¥ 308.0412
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
