ECE05US09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 9V 直流输出电压 550mA输出电流, 1输出点
供应商型号: 10B-2099448-4
供应商: 国内现货
标准整包数: 1

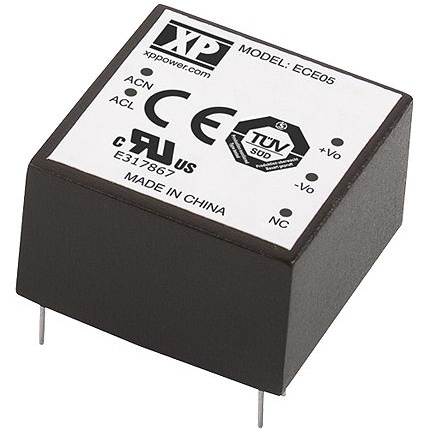

XP POWER AC-DC模块 ECE05US09

ECE05US09概述

    # ECE 系列电源适配器:技术和应用综述

    1. 产品简介


    ECE 系列电源适配器是一款专为现代电子产品设计的小型高效直流电源解决方案。该系列电源适配器提供了从 3.3V 到 48V 的单输出电压选择,最大输出功率分别为 5W 和 10W。它适用于多种应用场合,如工业控制、通信设备、医疗仪器以及智能家居系统等。得益于其紧凑的封装和高效率,ECE 系列电源适配器能够在严苛的应用环境中提供可靠的电力供应。

    2. 技术参数


    输入参数
    - 输入电压:85-264 VAC(120-370 VDC),从 100% 负载降额到 90% 负载(85 VAC)
    - 输入频率:47-63 Hz
    - 输入电流:
    - ECE05:230 VAC 时为 0.1 A rms
    - ECE10:230 VAC 时为 0.2 A rms
    - 启动冲击电流:冷启动时,ECE05:115 VAC 时 5 A,230 VAC 时 10 A;ECE10:115 VAC 时 10 A,230 VAC 时 20 A
    - 功率因数:符合 EN61000-3-2 标准,Class A 类
    - 漏电流:II 类结构,无接地要求
    - 空载输入功率:<0.3 W
    - 输入保护:内置 T1 A/250 VAC 保险丝
    输出参数
    - 输出电压:可选 3.3V 至 48V
    - 初始设定精度:±1%
    - 最小负载要求:无最小负载要求
    - 启动延迟时间:≤2 秒
    - 启动上升时间:≤25 毫秒
    - 保持时间:115 VAC 时 8 毫秒,230 VAC 时 40 毫秒(满负载典型值)
    - 线性调节:±0.5% 最大
    - 负载调节:±1% 最大
    - 瞬态响应:负载变化 25%,恢复至 1% 需时 500 微秒内
    - 纹波和噪声:3.3-5V 版本 60mV 峰峰值,其余型号 1% 峰峰值(带宽 20MHz)
    - 过电压保护:125-190%,ECE10US03 195-216%
    - 过载保护:125-190%
    - 短路保护:过流后重新启动(打嗝模式)
    - 温度系数:±0.05%/℃
    其他参数
    - 效率:参见表格
    - 隔离:4000 VAC 输入到输出
    - 开关频率:130kHz 典型值
    - 功率密度:
    - ECE05:8.3 W/in³
    - ECE10:11.1 W/in³
    - 平均故障间隔时间 (MTBF):>450 kHrs(25°C 下按 MIL-HDBK-217F 标准计算)
    环境条件
    - 工作温度:-25°C 至 +70°C,50°C 以上线性降额
    - 冷却方式:自然对流
    - 湿度条件:95% RH,非冷凝
    - 存储温度:-40°C 至 +85°C
    - 海拔高度:3048 米(10,000 英尺)
    - 振动:2g,10Hz 至 500Hz,每周期 10 分钟,各轴 60 分钟
    EMC 与安全性
    - 发射:符合 EN55022,等级 B(传导与辐射)
    - 谐波电流:符合 EN61000-3-2, EN61000-3-3
    - 静电放电抗扰度:符合 EN61000-4-2,等级 3
    - 辐射抗扰度:符合 EN61000-4-3,10 V/m 80% 调制
    - 快速瞬变脉冲群抗扰度:符合 EN61000-4-4,等级 3
    - 浪涌抗扰度:符合 EN61000-4-5,安装等级 3
    - 传导抗扰度:符合 EN61000-4-6,10 Vrms
    - 磁场抗扰度:符合 EN61000-4-8,10 A/m
    - 跌落与中断抗扰度:符合 EN61000-4-11,30% 持续 10ms,60% 持续 100ms,100% 持续 5000ms
    - 安全认证:符合 EN60950-1, UL60950-1, CSA22.2 No. 234 (cUL)

    3. 产品特点和优势


    - 超紧凑尺寸:极小的封装设计使其适合各种紧凑空间。
    - 无需外部组件:减少外围电路的设计复杂度,简化生产流程。
    - 高效的电源转换:高达 85% 的效率,在多种负载条件下表现出色。
    - 强大的保护功能:具备过压、过载和短路保护,确保长期可靠运行。
    - 宽工作温度范围:-25°C 至 +70°C 的工作温度范围适应多种恶劣环境。
    - 长保修期:3 年质保期彰显产品品质。

    4. 应用案例和使用建议


    应用案例
    ECE 系列电源适配器广泛应用于以下场景:
    - 工业自动化控制系统中的各种传感器和执行器
    - 电信基础设施中的小型基站
    - 医疗设备中的辅助电源模块
    - 家庭智能设备如监控摄像头和物联网传感器
    使用建议
    - 在安装过程中,确保电源适配器与外壳之间有足够的散热空间,以避免过热。
    - 当输出连接到地线时,请联系应用工程部门获取更多信息。
    - 根据负载需求合理选择合适的输出电压和电流版本,以提高整体系统的能效。

    5. 兼容性和支持


    ECE 系列电源适配器具备良好的兼容性,能够与多种标准接口和协议无缝对接。厂商提供详尽的技术支持文档和丰富的资源库,以帮助客户更好地理解和使用这些产品。此外,厂商还提供完善的售后服务和技术支持,确保客户的长期使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,调整负载或更换电源适配器。 |
    | 瞬态响应不良 | 确认电源适配器的负载变化速率不超过 25%,必要时使用外部滤波器。 |
    | 发热严重 | 确保电源适配器周围有足够的空气流通,避免堆积灰尘。 |

    7. 总结和推荐


    ECE 系列电源适配器凭借其小巧的体积、高效的性能以及全面的保护机制,在市场上具有显著的竞争优势。其广泛的适用性和稳定性使它成为众多电子设备的理想选择。我们强烈推荐这款电源适配器用于需要紧凑高效供电解决方案的应用场合。

ECE05US09参数

参数
最大容性负载 -
类型 -
转换效率 82%
输出电流最大值 550mA
输出总功率 5W
输出电压组数 1
输出电压 9V
开关频率 -
特性 Universal Input
散热方式 -
输入电压最小值 85V~264V(AC),120V~370V(DC)
输入电压最大值 -
输出方式 Fixed
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ECE05US09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE05US09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE05US09 ECE05US09数据手册

ECE05US09封装设计

查看详情并下载
Symbol
Footprint
3D Model
