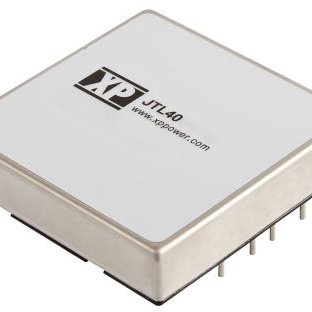

JTL4024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 3.3V 直流输出, 40W
供应商型号: 1470-2128-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JTL4024S3V3

JTL4024S3V3概述

    JTL系列40W DC/DC转换器技术手册

    1. 产品简介


    JTL系列是一款高效率的40W DC/DC转换器,适用于广泛的应用场景。该系列产品具有多种输入电压范围(24V和48V),提供单输出和双输出版本。这些转换器主要用于工业自动化、通信设备、医疗设备和其他需要高稳定性和高可靠性的场合。

    2. 技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 输入电流:参见表
    - 输入反射纹波电流:通过12μH电感器为20mA峰值到峰值
    - 输入反向电压保护:无
    - 欠压锁定:24V型号:开启8.6V,关闭7.9V;48V型号:开启17.8V,关闭16V
    - 输入滤波网络:π型网络
    - 输入浪涌电压:24V型号:50VDC持续100ms;48V型号:100VDC持续100ms
    - 输出电压:参见表
    - 输出电压调整范围:±10%
    - 最小负载:无最小负载要求
    - 线路调节:±0.5%最大值
    - 负载调节:单输出模型:±0.5%最大值;双输出模型:±1%最大值(平衡输出)
    - 交叉调节:双输出模型:±5%
    - 设定点精度:±1%
    - 启动时间:典型25ms
    - 纹波与噪声:3.3V和5V型号:50mV峰峰值最大值;其他单输出型号:75mV峰峰值最大值;双输出型号:150mV峰峰值最大值,带宽20MHz
    - 瞬态响应:3%最大偏差,在250μs内恢复至1%以内
    - 温度系数:0.02%/℃
    - 过电压保护:3.3V型号:3.9V典型;5V型号:6.2V典型;12V型号:15V典型;15V型号:18V典型;±12V型号:±15V典型;±15V型号:±18V典型
    - 过载保护:>130%满载
    - 短路保护:跳闸并重启(打嗝模式),自动恢复
    - 远程开关控制:开:逻辑高(>3.0)或开路;关:逻辑低(<1.2V)或短接引脚2和3
    - 最大电容负载:参见表
    - 效率:参见表
    - 隔离:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 隔离电容:最大2500pF
    - 开关频率:典型270kHz
    - 功率密度:25W/in³
    - 平均故障间隔时间:150k小时(MIL-HDBK-217F标准,25℃,GB)

    3. 产品特点和优势


    JTL系列40W DC/DC转换器的主要特点包括:
    - 高效率:最高可达92%,减少能源浪费。
    - 宽输入电压范围:4:1输入范围,适应不同的电源环境。
    - 高功率密度:25W/in³,适合空间受限的应用。
    - 高隔离度:1600VDC输入到输出,确保安全隔离。
    - 长保修期:三年质保,增强用户信心。
    - 远程控制:可通过逻辑信号进行远程开关控制,便于系统集成和管理。

    4. 应用案例和使用建议


    JTL系列40W DC/DC转换器广泛应用于工业自动化、通信设备和医疗设备等领域。例如,在一个工业控制系统中,JTL系列可以用于为传感器和执行器供电,保证系统的稳定运行。
    使用建议:
    - 确保输入电压符合规格,避免过电压导致损坏。
    - 使用合适的电容负载以保持稳定输出。
    - 在高温环境下使用时,考虑增加散热措施,如加装散热片。

    5. 兼容性和支持


    JTL系列40W DC/DC转换器与其他电子元器件和设备具有良好的兼容性。厂商提供了详细的技术文档和支持服务,包括安装指南、维护手册和在线技术支持。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否在允许范围内,确认负载是否符合要求。

    - 问题:设备过热。
    - 解决方案:确保有足够的散热措施,如加装散热片或改善通风条件。

    7. 总结和推荐


    JTL系列40W DC/DC转换器以其高效率、宽输入电压范围和高可靠性等特点,在众多应用场景中表现出色。其独特的设计和强大的性能使其在市场上具有较高的竞争力。强烈推荐在需要高稳定性和高可靠性的场合使用此产品。

JTL4024S3V3参数

参数
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压 3.3V
输出总功率 -
输入电压最大值 36V
输出电流最大值 10A
输入电压最小值 9V~36V(DC)
散热方式 -
类型 -
转换效率 89%
输出电压组数 1
最大容性负载 -
输出方式 -
开关频率 -
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL4024S3V3厂商介绍
