JCD0605S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, 12V 直流输出, 6W
供应商型号: 2065281
供应商: 海外现货
标准整包数: 1

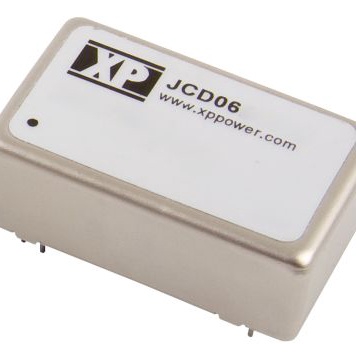

XP POWER AC-DC模块 JCD0605S12

JCD0605S12概述


    产品简介


    JCD系列是高效的DC/DC转换器,适用于各种工业应用。它们提供了从单输出到双输出的多种电压选择,具有高效率和紧凑的设计。这些转换器主要用于需要稳定直流电源的各种场合,如通信设备、医疗设备、测试仪器和各类工业控制系统等。

    技术参数


    - 输入电压范围:4.5-9 VDC、9-18 VDC、18-36 VDC、36-72 VDC
    - 输出电压:可选3.3 V、5.0 V、12.0 V、15.0 V,以及±3.3 V、±5.0 V、±12.0 V、±15.0 V、±24.0 V
    - 最大负载电流:见表格(具体值根据输入电压不同而异)
    - 最小负载要求:无限制
    - 电压精度:±1%(对于某些型号为±2%)
    - 电压平衡:±1%(某些型号为±2%)
    - 纹波噪声:60 mV峰峰值(带宽20 MHz)
    - 启动延迟时间:20 ms(5 V输入)至500 ms(12/24/48 V输入)
    - 过载保护:150%满载
    - 短路保护:自动恢复
    - 隔离电压:1600 VDC(标准);可选3500 VDC(需加后缀-H)
    - 效率:最高可达85%
    - 工作温度范围:-40 °C至+100 °C
    - 存储温度范围:-55 °C至+125 °C

    产品特点和优势


    1. 广泛的输入电压范围:支持从5 V到48 V的多种输入电压,适应不同应用场景的需求。
    2. 高效率:最高效率可达85%,减少能量损耗。
    3. 隔离特性:提供1600 VDC输入至输出的隔离,确保电气安全。
    4. 宽泛的工作温度范围:-40 °C至+100 °C,适用于极端环境。
    5. 双重输出设计:可以同时提供单个或多个输出电压,提高灵活性。
    6. 三包保修:提供三年的质量保证,增强用户的信心。

    应用案例和使用建议


    应用案例:
    JCD系列DC/DC转换器广泛应用于通信系统、医疗设备和自动化控制等领域。例如,在通信系统中,它可以作为电源模块为路由器、交换机等设备供电;在医疗设备中,用于为医疗仪器提供稳定的直流电源。
    使用建议:
    - 在选择输出电压时,建议根据实际需求确定,避免过度配置导致资源浪费。
    - 使用过程中注意散热,尤其是高负载情况下的热管理。
    - 确保输入电压稳定,以提高转换器的工作效率和稳定性。

    兼容性和支持


    JCD系列转换器采用24针DIP封装,易于集成到现有电路中。此外,制造商还提供全面的技术支持和维修服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:启动延迟时间较长
    - 解决方案:检查输入电压是否符合要求,调整负载情况,确认接线无误。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载变化情况,确认滤波电容器是否合适,必要时更换输出电容器。
    3. 问题:效率低下
    - 解决方案:检查输入电压是否在额定范围内,优化负载匹配情况,减少线路损失。

    总结和推荐


    JCD系列DC/DC转换器凭借其高效、稳定、灵活的特点,在多种工业应用中表现出色。广泛的应用范围、优秀的性能指标以及全面的支持保障使其成为各行业用户的首选。综上所述,强烈推荐JCD系列DC/DC转换器用于需要稳定直流电源的场合。

JCD0605S12参数

参数
输出总功率 6W
输入电压最小值 4.5V
特性 OCP,OVP,SCP
输出方式 Fixed
输入电压最大值 9V
输出电压组数 1
转换效率 83%
输出电压 12V
开关频率 266KHz(Typ)
散热方式 -
类型 -
输出电流最大值 500mA
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0605S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0605S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0605S12 JCD0605S12数据手册
