JTD2048D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 18 → 75 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1470-4103-ND
供应商: Digi-Key
标准整包数: 1

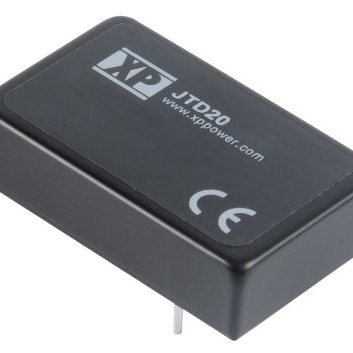

XP POWER AC-DC模块 JTD2048D12

JTD2048D12概述

    JTD20 系列 DC-DC 转换器

    产品简介


    JTD20 系列 DC-DC 转换器是 XP Power 公司推出的一款高性能直流到直流转换器,具有多种输出配置(单输出和双输出)。这款转换器具有宽输入电压范围(9-36V 或 18-75V),非常适合工业控制、通信系统和自动化设备等领域应用。它以其高效能、紧凑尺寸以及可靠性而受到广泛应用。

    技术参数


    JTD20 系列 DC-DC 转换器的关键技术参数如下:
    | 参数 | 单位 | 基本值 | 备注 |
    ||
    | 输入电压范围 | VDC | 9-36 / 18-75
    | 输出电压范围 | VDC | 3.3 - 30 | 见型号与额定值表 |
    | 输出电流 | mA | 5500 / 4000 / 1670 / 1330 / 2000 / 835 / 665 | 详见型号与额定值表 |
    | 工作温度范围 | °C | -40 至 +100
    | 隔离电压 | VDC | 3000 | 功能隔离 |
    | 最大电容负载 | µF | 见型号与额定值表
    | 效率 | % | 85 - 91 | 见型号与额定值表 |
    | 开机时间 | ms | 30

    产品特点和优势


    JTD20 系列 DC-DC 转换器具有以下特点和优势:
    - 单输出和双输出:满足不同场合的需求。
    - 宽输入电压范围:适应更广泛的供电环境。
    - 高效率和可靠性:确保在各种工况下稳定运行。
    - 短路保护:内置短路保护功能,有效防止损坏。
    - 远程启停功能:通过引脚控制开关状态,方便管理和维护。

    应用案例和使用建议


    JTD20 系列 DC-DC 转换器广泛应用于工业控制、通信设备、医疗仪器等多个领域。例如,在一个工业控制系统中,可以通过调整外部电阻实现输出电压的微调,确保系统稳定运行。
    建议使用时考虑以下几点:
    - 根据实际负载需求选择合适的型号,以提高效率和稳定性。
    - 在高电磁干扰环境下,可增加 ESD 滤波电路,提高抗干扰能力。
    - 保证良好的散热条件,避免过热影响寿命。

    兼容性和支持


    JTD20 系列转换器具有良好的兼容性,可与其他标准电子设备和组件配合使用。厂商提供三年保修服务,并提供详细的应用指南和技术支持,帮助用户解决问题。

    常见问题与解决方案


    常见问题及解决方案如下:
    - 问题一:转换器无法正常启动
    解决方案:检查输入电压是否符合要求,确认所有连接正确无误。
    - 问题二:输出电压不稳定
    解决方案:检查外部负载是否过大,适当调整外部电阻值以优化输出。
    - 问题三:散热问题导致温升过高
    解决方案:增加散热片或者改善通风条件,确保良好的自然对流散热效果。

    总结和推荐


    总体而言,JTD20 系列 DC-DC 转换器凭借其高效的性能、可靠的设计和广泛的适用范围,成为市场上一款优秀的电源解决方案。特别适用于需要高效率、宽输入电压范围及强抗干扰能力的应用场合。因此,强烈推荐在相关项目中选用此款产品。

JTD2048D12参数

参数
输入电压最小值 18V
转换效率 90%
输出方式 Fixed
类型 -
输出电压组数 2
输入电压最大值 75V
输出总功率 20W
输出电流最大值 835mA,835mA
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
开关频率 330KHz(Typ)
最大容性负载 -
输出电压 12V
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2048D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2048D12 JTD2048D12数据手册

JTD2048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
