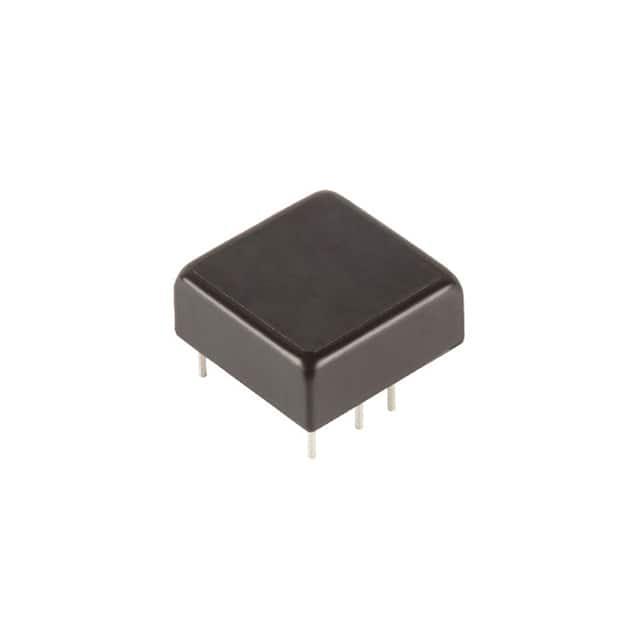

JTK3024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK30系列, 9 → 36 V 直流输入, 15V 直流输出, 30W
供应商型号: 2545435
供应商: element14
标准整包数: 1

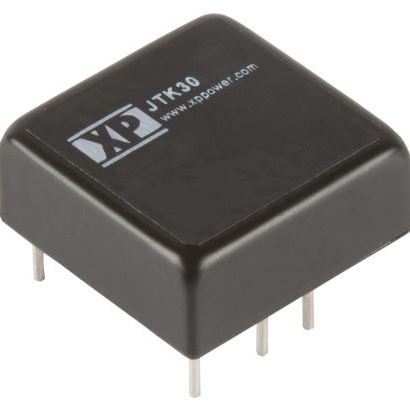

XP POWER AC-DC模块 JTK3024S15

JTK3024S15概述

    JTK30 系列 DC-DC 转换器技术手册

    1. 产品简介


    JTK30 系列是 XP Power 公司生产的高性能 DC-DC 转换器。它提供了单输出和双输出两种版本,可以将输入电压转换为稳定的输出电压。该系列转换器体积小巧(1" x 1" 尺寸),适用于多种工业和消费电子应用。其主要功能包括隔离电源输出、远程开启/关闭控制、输出调整等,广泛应用于通信设备、工业自动化系统、医疗设备等领域。

    2. 技术参数


    | 参数 | 单输出 | 双输出 |
    |
    | 输入电压范围 (V) | 9-36 或 18-75 | 9-36 或 18-75 |
    | 输出电压 (V) | 3.3, 3.9, 5.0, 6.2, 12, 15, ±12, ±15, ±18 | 同上 |
    | 最大输出电流 (A) | 7.0, 6.0, 2.5, 2.0, ±1.25, ±1.0 | 同上 |
    | 效率 (%) | 88%-92% | 88%-92% |
    | 隔离电压 (VDC) | 1600 | 1600 |
    | 最大容性负载 (µF) | 10000, 7200, 1200, 1000, 750, 500 | 同上 |
    | 温度系数 (%) | 0.02/°C | 0.02/°C |

    3. 产品特点和优势


    - 小尺寸:仅 1" x 1" 尺寸,适合空间有限的应用场合。
    - 宽温范围:可在 -40°C 至 +100°C 的环境中正常工作。
    - 高效率:最高效率可达 92%,在同类产品中表现优异。
    - 高隔离度:提供 1600 VDC 的隔离电压,确保安全运行。
    - 灵活的输出调整:通过输出调节功能,用户可以根据需求精确调整输出电压。

    4. 应用案例和使用建议


    应用场景:JTK30 系列 DC-DC 转换器被广泛应用于通信基站、工业自动化控制系统、医疗器械等领域。例如,在通信基站中,它们用于为各个模块提供稳定可靠的电源;在医疗设备中,用于为各种传感器提供电源,以保证设备的可靠运行。
    使用建议:
    1. 散热设计:在高温环境下使用时,可选择加装散热片来提高散热效果。
    2. 过载保护:利用短路保护功能,当负载出现异常时,可以自动断开输出,保护系统免受损害。
    3. 远程控制:可以通过远程开启/关闭控制功能,实现对设备的远程管理和监控。

    5. 兼容性和支持


    - 兼容性:该产品适用于大多数标准电路板安装环境,无需特殊配件即可进行安装。
    - 支持和服务:XP Power 公司为用户提供 3 年质保服务,并提供详细的安装指南和技术支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    1. Q: 设备无法启动?
    - A: 检查输入电压是否在规定范围内,确认连接是否正确,查看是否有外部滤波器。
    2. Q: 输出电压不稳定?
    - A: 检查输出电容是否损坏或接触不良,尝试重新调整输出调节电阻。
    3. Q: 设备过热?
    - A: 确认散热措施是否到位,检查环境温度是否超过允许范围,必要时加装散热片。

    7. 总结和推荐


    综合评估:JTK30 系列 DC-DC 转换器凭借其小巧的尺寸、宽广的工作温度范围、高效率及良好的隔离性能,非常适合于各种严苛的工业应用环境。其提供的远程控制功能和完善的过载保护机制也为用户带来了极大的便利和安全保障。
    推荐使用:鉴于上述特点,我们强烈推荐 JTK30 系列 DC-DC 转换器作为高性能电源解决方案。无论是对性能有严格要求的专业领域,还是需要高效可靠电源供应的一般应用场景,这款产品都是理想的选择。

JTK3024S15参数

参数
散热方式 -
最大容性负载 -
开关频率 -
输出电流最大值 2A
输入电压最大值 36V
输出电压 15V
转换效率 91%
类型 -
输出电压组数 1
输入电压最小值 9V~36V(DC)
输出总功率 -
特性 Remote On/Off,OVP,SCP
输出方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK3024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK3024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK3024S15 JTK3024S15数据手册

JTK3024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 296.65
5+ ¥ 289.34
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 296.65
直接购买
加入购物车
