JCJ0812S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 83% 535mA 15V 1 18V 9V~18V(DC) DIP 通孔安装 20.32mm(宽度)
供应商型号: ET-1637849
供应商: 海外现货
标准整包数: 1

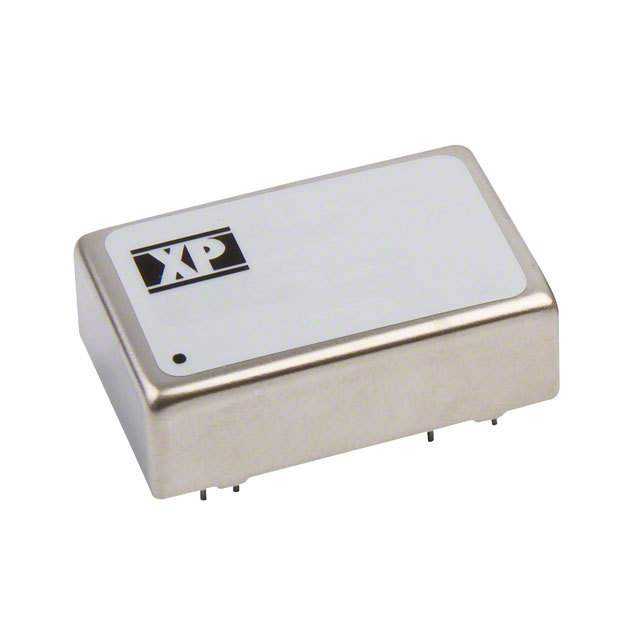

XP POWER AC-DC模块 JCJ0812S15

JCJ0812S15概述

    DC-DC 转换器:JCJ 系列技术手册

    产品简介


    JCJ系列是专为高效率和稳定输出设计的DC-DC转换器。该系列提供了单路和双路输出版本,适用于广泛的工业和消费电子应用。其核心功能包括高效的能量转换和强大的保护机制,确保在各种条件下都能可靠运行。这些转换器广泛应用于通信设备、自动化控制系统、医疗仪器等领域。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC) |
    | 输出电压范围 | 见表格详细数据 |
    | 输入电流(典型) | 见表格详细数据 |
    | 输出电压精度 | 单输出±1%,双输出±1%最大 |
    | 线性调整率 | ±0.5%最大 |
    | 负载调整率 | ±0.7%最大(2.5-3.3V模型),±0.5%最大(其他模型) |
    | 交叉调整率 | 双输出模型±5%最大 |
    | 过压保护(OVP) | 见表格详细数据 |
    | 过流保护 | >150%满载电流 |
    | 短路保护 | 重启式,自动恢复 |
    | 隔离耐压 | 1500VDC输入到输出 |
    | 初始设定精度 | ±1%最大 |
    | 工作温度范围 | -40°C至+100°C |
    | 储存温度范围 | -40°C至+125°C |
    | 温度系数 | ±0.02/°C最大 |

    产品特点和优势


    JCJ系列DC-DC转换器具备多项独特优势,使其在市场上具有较强的竞争力:
    - 高效能:在所有负载范围内提供高达90%的效率,满足各种需求。
    - 宽输入范围:能够适应多种电源输入,减少了对外部稳压器的需求。
    - 高可靠性:通过了严格的测试标准,保证长期稳定运行。
    - 多功能保护:包含过压、过流和短路保护,有效避免电路损坏。
    - 低电磁干扰:符合EN55032标准,适用于多种电磁敏感设备。

    应用案例和使用建议


    在众多应用案例中,JCJ系列非常适合于通信基站、工业控制系统、数据中心等领域。在具体使用时,建议:
    - 根据系统需求选择合适的输入电压和输出电压组合。
    - 注意系统的散热设计,以避免高温对转换器性能的影响。
    - 使用符合标准的滤波器和外部组件,以减少电磁干扰。

    兼容性和支持


    JCJ系列与其他常见电子元件具有良好的兼容性,可以在多种不同类型的系统中无缝集成。厂商提供3年质保,以及技术支持,确保用户在购买后得到全方位的服务。

    常见问题与解决方案


    1. 输入电压超出规定范围
    - 解决方案:确保电源输入在规定范围内,使用稳压器或其他调节装置来维持输入电压稳定。
    2. 输出电压不准确
    - 解决方案:检查是否有负载波动或外部干扰,确保连接良好,必要时重新设定输出电压。
    3. 电磁干扰严重
    - 解决方案:在电路板上安装适当的滤波器和屏蔽材料,遵循制造商的应用指南进行布局设计。

    总结和推荐


    JCJ系列DC-DC转换器以其卓越的性能和稳定的可靠性,成为了工业和消费电子领域的理想选择。无论是在严苛的工作环境中还是日常使用中,它都能保持出色的表现。强烈推荐给需要高性能、高可靠性的应用场合。

JCJ0812S15参数

参数
输出总功率 -
开关频率 -
输入电压最小值 9V~18V(DC)
输出电流最大值 535mA
类型 -
输入电压最大值 18V
转换效率 83%
输出电压 15V
输出电压组数 1
输出方式 -
特性 OCP,OVP,SCP
最大容性负载 -
散热方式 -
长*宽*高 20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ0812S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ0812S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ0812S15 JCJ0812S15数据手册

JCJ0812S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.8035 ¥ 250.3493
5+ $ 28.9061 ¥ 242.8108
10+ $ 27.5212 ¥ 231.1777
30+ $ 25.8715 ¥ 217.3209
100+ $ 25.5448 ¥ 214.5761
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
