JWE0648S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 18 → 75 V 直流输入, 3.3V 直流输出, 6W
供应商型号: DV-30241754
供应商: 海外现货
标准整包数: 1

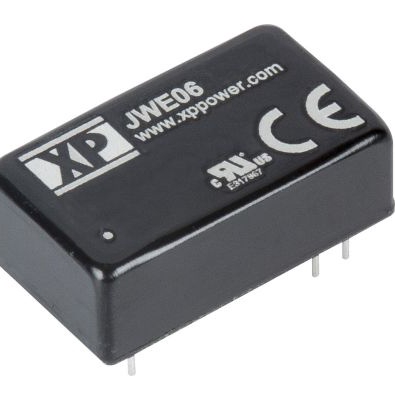

XP POWER AC-DC模块 JWE0648S3V3

JWE0648S3V3概述

    JWE06 Series DC-DC Converter 技术手册

    1. 产品简介


    JWE06 系列 DC-DC 转换器是专为工业应用设计的一款高性能电源转换装置。它提供单输出和双输出版本,具备宽输入电压范围(4:1),能够适应多种电源环境。这些转换器具有高功率密度和1500 VDC隔离能力,适用于需要稳定可靠电源供应的场合。

    2. 技术参数


    - 输入电压范围:9-36VDC(典型值24V);18-75VDC(典型值48V)
    - 输出电压:3.3V至30VDC(具体输出取决于型号)
    - 最大输出电流:最高达1500mA(具体取决于输出电压和输入电压)
    - 效率:高达88%
    - 负载调整率:±0.5%到±1.0%
    - 线性调整率:±0.2%到±0.8%
    - 瞬态响应:在负载变化25%的情况下,恢复到1%以内的时间小于250μs
    - 纹波噪声:最大55mV峰峰值(带宽20MHz)
    - 最大电容负载:详见型号及规格表
    - 隔离电压:输入到输出1500VDC(持续60秒)
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-50°C 至 +125°C
    - 重量:约0.013磅(6.1克)

    3. 产品特点和优势


    JWE06系列 DC-DC 转换器具有以下特点和优势:
    - 超宽输入电压范围:4:1的输入电压范围使其能够适应多种不同的电源输入,提高了应用的灵活性。
    - 高隔离度:1500 VDC 的隔离能力确保了在高电压环境中也能安全运行。
    - 高可靠性:满载工作温度可达+75°C,且提供3年质保。
    - 封装紧凑:采用DIP16封装,体积小巧,便于安装和布局。
    - 安全认证:通过了ITE安全认证,符合IT设备的安全标准。

    4. 应用案例和使用建议


    JWE06 系列 DC-DC 转换器广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在工业自动化控制系统中,JWE06可以为各种传感器和执行机构提供稳定的电源供给。在使用过程中,建议根据具体应用场景选择合适的输出电压和电流等级,以确保最佳性能和效率。

    5. 兼容性和支持


    JWE06系列转换器具有良好的兼容性,可以与其他标准的电子元器件和设备配合使用。制造商提供了详尽的技术支持和维护服务,包括3年的保修期,确保客户能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题:电源输出不稳定。
    - 解决办法:检查输入电压是否在规定范围内,同时确认负载情况是否正常。
    - 问题:输出电压偏差较大。
    - 解决办法:检查负载平衡情况,必要时添加外部电容以提高稳定性。
    - 问题:电源转换效率低。
    - 解决办法:确认输入电压和输出电压匹配,避免不必要的功率损耗。

    7. 总结和推荐


    总体而言,JWE06系列 DC-DC 转换器以其高效率、宽输入范围和高可靠性等特点,在工业应用中表现出色。它不仅满足了基本的电源转换需求,还通过其卓越的设计和可靠的性能赢得了市场的认可。因此,我们强烈推荐这一系列产品用于各类需要高可靠性电源转换的应用场合。

JWE0648S3V3参数

参数
开关频率 370KHz(Typ)
最大容性负载 -
输出电流最大值 1.5A
输入电压最大值 75V
输出总功率 6W
类型 -
输出电压组数 1
输入电压最小值 18V
散热方式 -
转换效率 78%
特性 OCP,SCP
输出方式 Fixed
输出电压 3.3V
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0648S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0648S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0648S3V3 JWE0648S3V3数据手册

JWE0648S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5936 ¥ 226.8434
5+ $ 25.8122 ¥ 220.1778
10+ $ 25.0686 ¥ 213.8348
25+ $ 23.8208 ¥ 203.1915
50+ $ 22.6235 ¥ 192.9781
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 226.84
