JCM1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: 1227466
供应商: 海外现货
标准整包数: 1

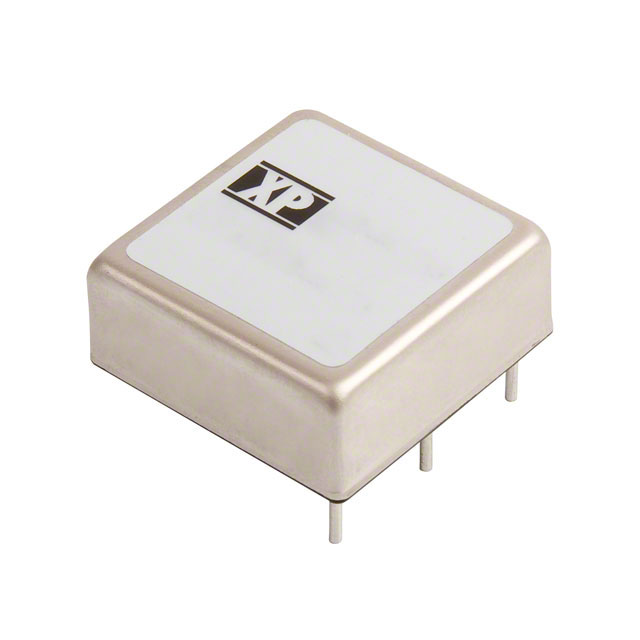

XP POWER AC-DC模块 JCM1524S05

JCM1524S05概述

    JCM15/20 DC-DC Converter 技术手册解析

    1. 产品简介


    JCM15/20 系列 DC-DC 转换器是一种高效能的电源解决方案,提供多种输入电压范围和输出电压选项。这些转换器广泛应用于工业自动化、通信设备、医疗设备等领域。它们可以用于将一种直流电压转换为另一种不同电压,以满足特定应用的需求。

    2. 技术参数


    JCM15/20 系列转换器的主要技术参数如下:
    | 参数 | 描述 |

    | 输入电压范围 | 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC) |
    | 输出电压 | 见具体型号表格 |
    | 效率 | 高达 89% |
    | 最大功率密度 | JCM15: 38.4 W/in³, JCM20: 51.3 W/in³ |
    | 隔离电压 | 1600 VDC (输入到输出, 输入到外壳, 输出到外壳) |
    | 工作温度范围 | -40 °C 到 +105 °C |
    | 过载保护 | 150% 全负载 |
    | 短路保护 | 自动恢复 |

    3. 产品特点和优势


    JCM15/20 系列转换器具备以下显著特点和优势:
    - 高功率密度:能够在紧凑的空间内实现高功率转换。
    - 宽输入范围:可以适应多种不同的输入电压,提高灵活性。
    - 强隔离能力:1600 VDC 的隔离电压确保了高安全性。
    - 高效率:高达 89% 的效率降低了能耗。
    - 高可靠性:提供长达 3 年的保修期,证明了其高可靠性。

    4. 应用案例和使用建议


    JCM15/20 系列转换器适用于各种应用场景,如:
    - 工业自动化:可为传感器、电机控制器等提供稳定电源。
    - 通信设备:为服务器、路由器等提供可靠供电。
    - 医疗设备:为医疗成像设备、监护仪等提供稳定的电源。
    使用建议:
    - 在极端环境下使用时,建议对输入电压进行适当的监控和保护。
    - 考虑到负载变化,建议根据具体应用需求选择合适的输出电流和电容值。

    5. 兼容性和支持


    JCM15/20 系列转换器与其他标准电子元器件具有良好的兼容性,便于集成到现有系统中。厂商提供了详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及相应的解决方案:
    - 问题:输入电压波动导致输出不稳定。
    - 解决方案:确保输入电压稳定在规定的范围内,并考虑使用稳压器。
    - 问题:输出电压精度不理想。
    - 解决方案:通过调整输出电压调节电位器来校准输出电压。
    - 问题:转换器过热。
    - 解决方案:确保良好的散热条件,必要时增加外部冷却装置。

    7. 总结和推荐


    总体而言,JCM15/20 系列 DC-DC 转换器是一款高性能、高可靠性的电源解决方案。其高功率密度、宽输入范围和高效率使其非常适合多种应用场景。强烈推荐给需要高效、可靠的直流电源系统的用户。

JCM1524S05参数

参数
输出方式 Fixed
转换效率 87%
输入电压最小值 18V
输入电压最大值 36V
输出电压组数 1
类型 -
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
最大容性负载 -
开关频率 375KHz
输出总功率 15W
输出电压 5V
输出电流最大值 3A
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM1524S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM1524S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM1524S05 JCM1524S05数据手册

JCM1524S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
