首页  >  产品百科  >  JHM1024S05

JHM1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM系列, 18 → 36 V 直流输入, 5V 直流输出, 10W
供应商型号: ET-2065341
供应商: 海外现货
标准整包数: 1

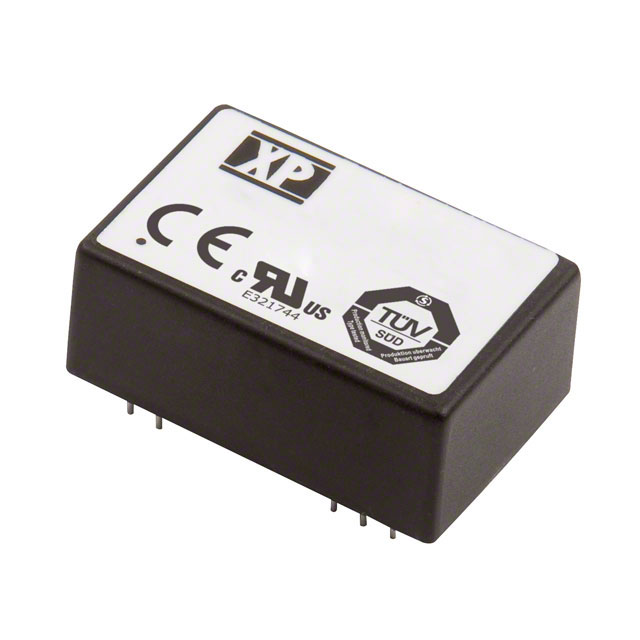

XP POWER AC-DC模块 JHM1024S05

JHM1024S05概述

    JHM10 系列电源转换模块技术手册

    1. 产品简介


    JHM10系列是一款高性能的开关电源转换模块,主要用于医疗、工业及科研等领域。该系列产品提供了5V、12V和15V的输出电压,既可提供单路输出也可提供双路输出。此模块具备高效率、低功耗、小体积等优点,特别适用于空间受限且对安全标准要求较高的应用场景。

    2. 技术参数


    | 参数名称 | 规格 |

    | 输入电压范围 | 5V(4.5-9VDC)、12V(9-18VDC)、24V(18-36VDC) |
    | 输出电压 | 见输出电压表格 |
    | 最大输入电流 | 5V:20A;12V:20A;24V:20A |
    | 效率 | 81.5% - 89% |
    | 隔离电压 | 4000 VAC (增强绝缘),5000 VAC (瞬态) |
    | 漏电流 | 2μA |
    | 纹波噪声 | ≤1% (20MHz 带宽) |
    | 工作温度范围 | -40°C 到 +80°C |

    3. 产品特点和优势


    - 安全认证:通过了ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1和IEC60601-1等国际医疗标准认证。
    - 高可靠性:符合EN55011 & EN55032 标准,无需外部滤波组件即可满足电磁兼容性要求。
    - 高效率:效率可达89%,并提供长达3年的质保期。
    - 宽工作温度范围:能够在极端环境下稳定工作,从-40°C到+80°C。
    - 多种输出选择:提供5V、12V、15V的单路输出和±5V、±12V、±15V的双路输出。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:呼吸机、监护仪、透析机等。
    - 工业控制:PLC系统、传感器节点、自动化设备。
    - 科研设备:实验台电源、测试仪器。
    使用建议:
    - 在选择输出电压时,确保根据具体负载需求来决定,例如医疗设备通常需要低漏电流以减少对人体的影响。
    - 考虑散热设计,特别是对于高负载运行情况,以保证长时间稳定工作。

    5. 兼容性和支持


    - 兼容性:JHM10系列可以无缝集成到现有的电子系统中,无需额外的外围电路。
    - 支持:制造商提供详尽的技术文档、应用指南和快速响应的客户服务团队,以确保用户获得最佳的使用体验和支持。

    6. 常见问题与解决方案


    - Q1:如何正确设置输出电压?
    - A1:通过调节外部电阻值来实现输出电压的精确调整。详细的调节方法可以在技术手册中找到。
    - Q2:过载保护功能启动后如何恢复?
    - A2:过载保护触发后,设备将自动重启。如果故障未排除,则会重复进入保护状态。
    - Q3:如何确保电磁兼容性?
    - A3:该系列已通过EN55011和EN55032认证,使用时遵循制造商的安装指导以保持良好的电磁兼容性。

    7. 总结和推荐


    JHM10系列电源转换模块凭借其优异的安全性能、高效率和广泛的适用性,在医疗、工业和科研等领域展现出卓越的表现。强烈推荐用于需要高度可靠性和安全性的场合,特别是在有限空间内工作的设备。总体来说,它是一款值得信赖的产品。

JHM1024S05参数

参数
输出总功率 10W
输入电压最大值 36V
最大容性负载 -
开关频率 -
输出电压 5V
输出电压组数 1
输出电流最大值 2A
特性 OCP,OVP,SCP,UVLO
类型 -
输入电压最小值 18V
转换效率 87%
输出方式 -
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1024S05 JHM1024S05数据手册

JHM1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
