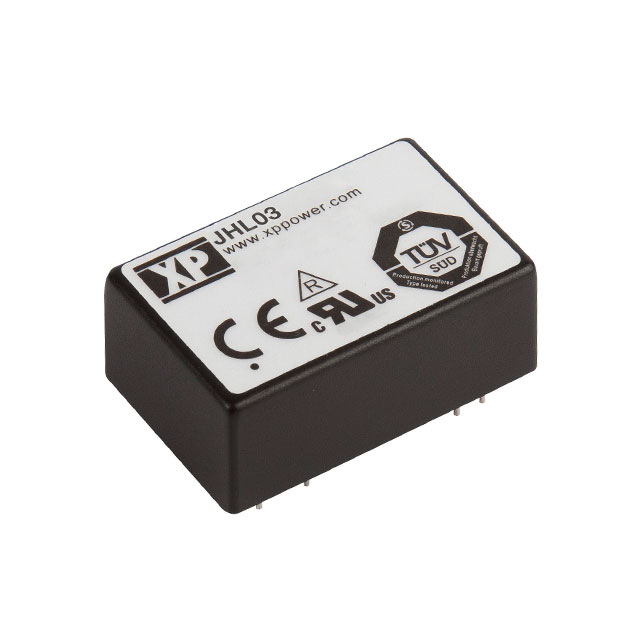

JHL0324S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 20 → 30 V 直流输入, 15V 直流输出, 3W
供应商型号: 1470-3030-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JHL0324S15

JHL0324S15概述

    JHL03 Series DC-DC Converter

    1. 产品简介


    JHL03系列DC-DC转换器是一款高效的电源转换模块,适用于医疗设备、通信系统及各类工业应用。它采用DIP24封装,提供多种输入电压和输出电压选择,具有良好的电气特性和宽泛的工作温度范围。此款转换器通过了IEC60601-1、ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1:2008等安全标准认证,确保其在高可靠性应用中的稳定表现。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 10-17 VDC(12 V nominal) |
    20-30 VDC(24 V nominal) |
    | 输出电压 | 5.0 V / 12.0 V / 15.0 V |
    ±12.0 V / ±15.0 V |
    | 输出电流 | 600 mA / 250 mA / 200 mA / ±125 mA / ±100 mA |
    | 效率 | 72%-82%(取决于型号) |
    | 瞬态响应 | ≤500 µs(50%负载变化) |
    | 隔离耐压 | 4000 VAC(1分钟) |
    | 绝缘等级 | 2 MOPP Isolation(250 VAC) |
    | 泄漏电流 | 2 µA |
    | 开关频率 | 250 kHz |
    | 封装尺寸 | 1.25 x 0.80 x 0.40英寸(31.15 x 20.32 x 10.20 mm) |

    3. 产品特点和优势


    - 高隔离耐压:4000 VAC的隔离耐压等级,确保在高压环境下可靠运行。
    - 宽工作温度范围:-20°C至+80°C的工作温度范围,适应各种恶劣环境。
    - 高效能:高达82%的转换效率,有效降低能量损失。
    - 医疗认证:符合IEC60601-1医疗设备安全标准,特别适合医疗设备应用。
    - 小体积:采用DIP24封装,体积小巧,易于安装和集成。

    4. 应用案例和使用建议


    JHL03系列转换器广泛应用于医疗设备(如监护仪、超声机)、通信基站、工业自动化设备等。建议在使用时考虑以下几点:
    - 负载调节:确保负载变化在额定范围内,以保持输出稳定性。
    - 温度管理:注意散热设计,避免长时间过载导致热失控。
    - EMC设计:配置合适的滤波器和屏蔽材料,提高电磁兼容性。

    5. 兼容性和支持


    - 兼容性:JHL03系列与多数标准电路板设计兼容,便于集成到现有系统中。
    - 支持:XPPower公司提供3年的质保服务,用户可获得技术支持和备件供应。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟时间较长 | 检查输入电压是否正常,确认输入滤波电容无故障 |
    | 输出电压波动较大 | 调整外部电阻,确保输出电压准确设置 |
    | 转换效率低于预期 | 清理散热片灰尘,确保良好通风散热 |
    | 过载保护启动频繁 | 检查负载连接是否稳定,排除负载短路可能 |

    7. 总结和推荐


    综上所述,JHL03系列DC-DC转换器凭借其高效的转换能力、严格的医疗级认证和出色的可靠性,成为医疗设备、通信系统及其他高性能应用的理想选择。其宽泛的工作温度范围和可靠的绝缘特性使其在严苛环境中表现出色。因此,强烈推荐使用JHL03系列转换器以提升系统的稳定性和可靠性。

JHL0324S15参数

参数
最大容性负载 -
输出电压 15V
转换效率 82%
散热方式 -
开关频率 -
特性 OCP,OVP,SCP,UVLO
输出电压组数 1
类型 -
输入电压最大值 30V
输出电流最大值 200mA
输出总功率 -
输出方式 -
输入电压最小值 24V(DC)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0324S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0324S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0324S15 JHL0324S15数据手册

JHL0324S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
