JCK1524S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 15V 直流输出, 15W
供应商型号: 209-JCK1524S15
供应商: Mouser
标准整包数: 1

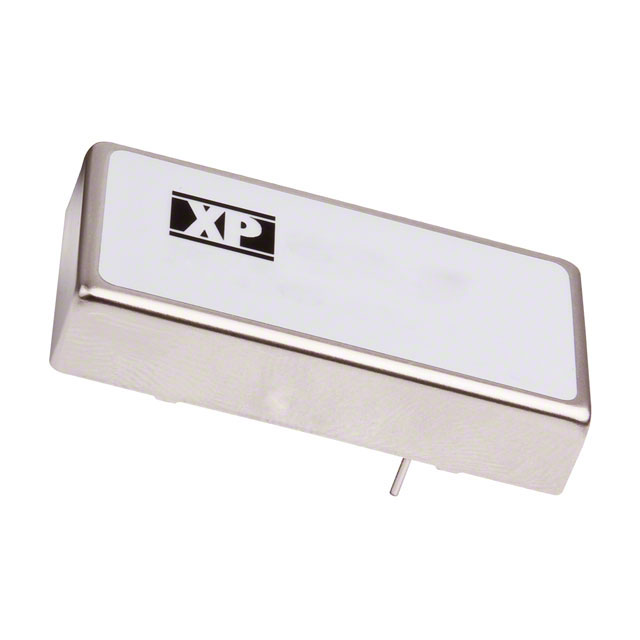

XP POWER AC-DC模块 JCK1524S15

JCK1524S15概述

    # 电子元器件产品技术手册解析:JCK15系列

    1. 产品简介


    JCK15系列是一款高性能、高效率的DC-DC转换器,适用于多种工业和应用领域。其主要功能是将输入电压转换为所需的稳定输出电压,从而满足不同负载需求。JCK15系列以其宽输入范围、高效率、强隔离能力和高可靠性而著称,在电力供应系统、通信设备和工业自动化等领域得到广泛应用。

    2. 技术参数


    输入部分
    - 输入电压范围:12 V(9-18 VDC),24 V(18-36 VDC),48 V(36-75 VDC)
    - 输入电流:见下表
    - 输入电流反射波纹:20 mA rms通过12 μH电感,5 Hz到20 MHz
    - 欠压锁定(UVLO):
    - 12 V型号:开启 8.6 V,关闭 7.9 V(典型值)
    - 24 V型号:开启 17.8 V,关闭 16 V(典型值)
    - 48 V型号:开启 33.5 V,关闭 30.5 V(典型值)
    - 输入浪涌电流:
    - 12 V型号:30 VDC持续100毫秒
    - 24 V型号:50 VDC持续100毫秒
    - 48 V型号:100 VDC持续100毫秒
    输出部分
    - 输出电压:见下表
    - 最小负载:无最小负载要求
    - 线性调节:±0.5% 最大
    - 负载调节:单输出:±0.5% 最大,双输出:±1% 最大
    - 交叉调节:双输出型号:±5% 最大(参见注释2)
    - 设定点精度:±1.0% 最大
    - 启动延迟:<20 毫秒
    - 启动上升时间:<5 毫秒
    - 纹波噪声:最大75 mV峰峰值(参见注释3)
    - 瞬态响应:最大偏离±3%,恢复到1%以内需250微秒(负载变化25%)
    - 温度系数:0.02%/°C
    其他

    技术参数


    - 过载保护:>140% 满载时(额定输入)
    - 短路保护:带自动恢复的触发重启(中断模式)
    - 最大电容负载:见下表
    - 效率:见下表
    - 隔离电压:输入到输出 1600 VDC(可选3500 VDC,参见注释4)
    - 隔离电容:1200 pF 典型值
    - 隔离电阻:最小109 Ω
    - 开关频率:300 kHz 典型值
    - 功率密度:18.75 W/in³
    - MTBF:在25°C,GB条件下 >1.1 MHrs(按MIL-HDBK-217F标准)

    3. 产品特点和优势


    JCK15系列的主要特点是:
    - 宽输入范围:适应多种电源环境。
    - 高效率:最高可达89%。
    - 高隔离度:输入到输出的隔离电压高达1600 VDC(可选3500 VDC)。
    - 高可靠性:具备连续短路保护和强大的浪涌电流处理能力。
    - 优异的瞬态响应:能快速响应负载变化,确保输出稳定。
    - 长保修期:提供3年质保。

    4. 应用案例和使用建议


    应用案例
    JCK15系列适用于需要高效率和高稳定性的电力供应系统,例如通信基站、服务器电源和工业控制系统。其出色的温度适应性和宽输入电压范围使得它能够应用于多种环境条件下的设备。
    使用建议
    - 在应用前应仔细检查输入电压范围是否符合需求。
    - 考虑散热设计,尤其是在高负荷运行时。
    - 为了确保最佳性能,应合理配置输入和输出电容。

    5. 兼容性和支持


    JCK15系列与多种标准接口兼容,易于集成到现有系统中。供应商提供详尽的技术支持和维护服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    问题一:如何选择合适的输出电压?
    解答:根据所需的应用场合和负载情况,参考产品规格表中提供的不同输出电压选项。
    问题二:如何处理温度过高?
    解答:增加散热片或采用外部风扇进行冷却,避免长期满载运行导致温度升高。
    问题三:如何防止浪涌电流损坏设备?
    解答:在输入端加入适当的滤波电路,确保设备在浪涌电流冲击下能够正常工作。

    7. 总结和推荐


    JCK15系列凭借其卓越的技术参数和广泛应用能力,成为一款值得信赖的DC-DC转换器。其高效率、高稳定性及强大的环境适应能力使其在各种工业和商业应用中表现出色。强烈推荐在需要高性能电源解决方案的环境中使用该产品。

JCK1524S15参数

参数
输出电压组数 1
转换效率 89%
输出电压 15V
特性 OCP,SCP,UVLO
输入电压最小值 18V
输入电压最大值 36V
最大容性负载 -
输出电流最大值 1A
开关频率 300KHz(Typ)
输出方式 Fixed
散热方式 -
类型 -
输出总功率 15W
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1524S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1524S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1524S15 JCK1524S15数据手册

JCK1524S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.905 ¥ 311.8472
5+ $ 35.1432 ¥ 296.96
10+ $ 34.0632 ¥ 287.834
30+ $ 32.616 ¥ 275.6052
100+ $ 29.589 ¥ 250.0271
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 311.84
