JCD0412D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 400mA 5V 2 18V 通孔安装
供应商型号: 1470-1841-5-ND
供应商: Digi-Key
标准整包数: 1

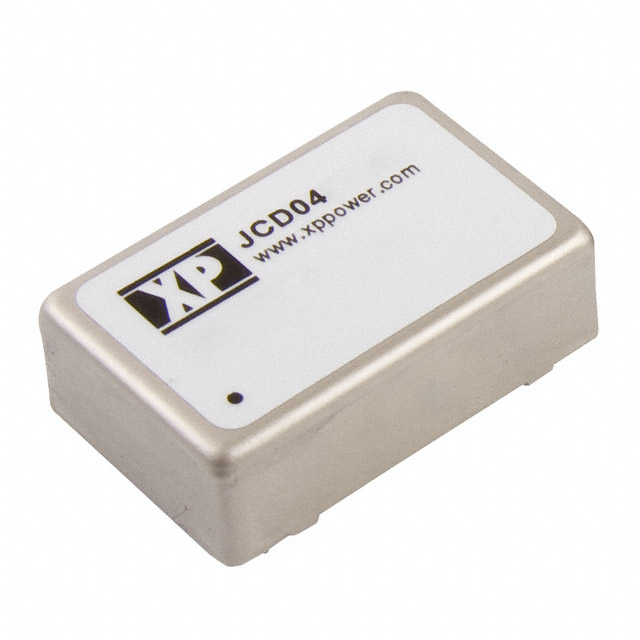

XP POWER AC-DC模块 JCD0412D05

JCD0412D05概述

    JCD系列DC/DC转换器技术手册

    1. 产品简介


    JCD系列是一款高效能、工业标准的DC/DC转换器。该系列提供单输出和双输出两种型号,适用于多种输入电压范围(5 V, 12 V, 24 V, 48 V)。这些转换器以其高效率、宽输入范围和强大的短路保护功能而著称,广泛应用于电信、工业自动化和医疗设备等领域。

    2. 技术参数


    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 功率输出:4-6瓦
    - 隔离电压:1600 VDC 输入到输出,3500 VDC可选
    - 工作温度范围:-40°C至+100°C
    - 负载调节率:±0.5%(单输出),±1.5%(双输出)
    - 启动延迟时间:5 V输入模型为20ms,其他输入模型为500ms
    - 纹波与噪声:60 mV pk-pk
    - 过载保护:150%全负载
    - 短路保护:无限时长,自动恢复
    - 温度系数:0.02%/°C
    - 安全认证:UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1

    3. 产品特点和优势


    JCD系列具有多项独特优势:
    - 宽输入范围:可以接受广泛的输入电压,适应不同的电源环境。
    - 高效率:最高可达85%,提高能源利用率。
    - 强大的短路保护:具备连续短路保护功能,确保设备稳定运行。
    - 工业标准封装:采用标准的24针DIL镍涂层铜封装,便于安装和维护。
    - 高隔离电压:提供1600 VDC甚至更高(通过加后缀-H实现)的隔离电压,保证系统的安全性。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:为基站提供稳定的电源。
    - 工业自动化:为PLC和其他控制设备供电。
    - 医疗设备:确保医疗设备在各种环境下正常工作。
    使用建议:
    - 在安装前,根据应用需求选择合适的输入电压范围。
    - 注意散热问题,尤其是高负载条件下,合理利用散热设计。
    - 对于输入电压波动较大的应用环境,建议使用带额外电容的滤波电路以减少输入纹波。

    5. 兼容性和支持


    兼容性:
    - 输入滤波器:建议使用Pi网络型滤波器以减少输入反射电流。
    - 电容负载:具体型号需参考表格,以确保最佳效果。
    支持与维护:
    - 厂商提供三年质保服务。
    - 针对特殊应用需求,提供定制化支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟时间长 | 检查输入电压是否稳定,确认无负载情况下的启动延迟时间 |
    | 输出电压不稳定 | 检查连接线缆是否有松动,确保输入电压在规定范围内 |
    | 纹波和噪声过大 | 使用外部LC滤波器降低输入噪声 |

    7. 总结和推荐


    综上所述,JCD系列DC/DC转换器是一款高效、可靠的产品,适合在各种复杂环境中使用。其宽输入范围、高效率和强保护机制使其成为众多工业应用的理想选择。强烈推荐在需要高性能、高稳定性的场合使用此产品。

JCD0412D05参数

参数
输出总功率 -
输入电压最小值 -
输出电压 5V
类型 -
输入电压最大值 18V
输出方式 -
转换效率 -
输出电压组数 2
输出电流最大值 400mA
散热方式 -
最大容性负载 -
特性 OCP,OVP,SCP
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
