JTL4024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, ±12V 直流输出, 40W
供应商型号: 209-JTL4024D12
供应商: Mouser
标准整包数: 1

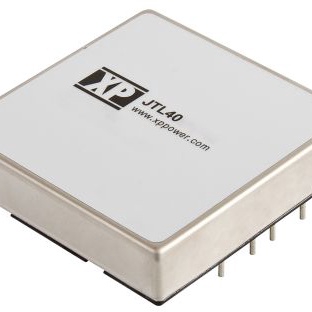

XP POWER AC-DC模块 JTL4024D12

JTL4024D12概述

    # JTL 系列 DC/DC 转换器技术手册

    产品简介


    JTL系列是一款高性能的DC/DC转换器,专为广泛的应用场合设计。该系列转换器具有4:1输入范围、高功率密度、单双输出可选等多种特性。适用于工业控制、通信设备、医疗设备及测试仪器等领域,为各种复杂的电源需求提供高效可靠的电力转换解决方案。

    技术参数


    | 参数 | 规格 |

    | 功率 | 40瓦 |
    | 输入电压范围 | 24V(9-36VDC),48V(18-75VDC) |
    | 输入电流 | 见表格 |
    | 输入纹波电流 | 20mA pk-pk通过12μH电感 |
    | 输入反向电压保护 | 无 |
    | 输入浪涌电压保护 | 24V模型:50VDC持续100ms;48V模型:100VDC持续100ms |
    | 效率 | 高达92% |
    | 隔离电压 | 1600VDC输入到输出、输入到外壳、输出到外壳 |
    | 过压保护 | 详见表格 |
    | 过载保护 | >130%满载 |
    | 瞬态响应 | 负载变化25%时,最大偏差3%,恢复到1%以内<250μs |
    | 最小负载 | 无最小负载要求 |

    产品特点和优势


    JTL系列DC/DC转换器以其高效率(最高可达92%)、高功率密度、广泛的输入电压范围和稳定的性能而著称。特别是其宽泛的输入电压范围(24V和48V),使得它能够适应多种不同的供电系统。此外,高隔离电压(1600VDC)确保了在高压环境下稳定运行。这些特性使JTL系列在工业应用中具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线的电源供应,确保控制系统的稳定运行。
    - 通信设备:适用于基站、路由器等设备,提供可靠且高效的电源解决方案。
    - 医疗设备:用于医疗成像设备,确保设备在复杂环境下正常工作。
    使用建议
    - 在设计电路时,根据实际负载需求选择合适的输出电压和电流型号。
    - 为提高转换器的使用寿命,建议加装散热装置。
    - 根据环境温度合理选用型号,避免过热影响性能。

    兼容性和支持


    JTL系列DC/DC转换器在电气特性方面具有很好的兼容性,可与市场上主流的电子元器件和设备配套使用。制造商提供3年的保修期,并承诺及时的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否过重,适当减少负载 |
    | 纹波噪声过大 | 检查输出滤波电容是否正常 |
    | 过温报警 | 检查散热装置是否工作正常 |

    总结和推荐


    总体而言,JTL系列DC/DC转换器凭借其卓越的性能、广泛的应用范围和优秀的技术支持,在同类产品中表现出色。无论是工业控制、通信设备还是医疗设备,都能找到合适的应用场景。强烈推荐给需要高性能电源解决方案的工程师和设计师们。

JTL4024D12参数

参数
输入电压最小值 9V
输出电流最大值 1.65A,1.65A
特性 Remote On/Off,OCP,OVP,SCP,UVLO
开关频率 -
输出电压组数 2
转换效率 89%
类型 -
输入电压最大值 36V
输出总功率 40W
输出方式 -
输出电压 12V
最大容性负载 -
散热方式 -
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL4024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL4024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL4024D12 JTL4024D12数据手册

JTL4024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 105.894 ¥ 894.8043
5+ $ 105.8832 ¥ 894.713
10+ $ 99.2952 ¥ 839.0444
25+ $ 96.5265 ¥ 815.6489
50+ $ 95.9595 ¥ 810.8578
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 894.8
