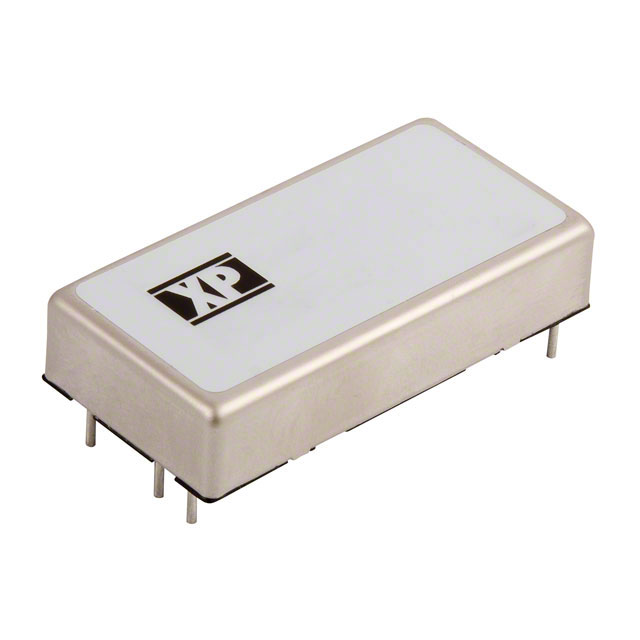

JCK4012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 5V 直流输出, 40W
供应商型号: JCK4012S05
供应商: TME
标准整包数: 1

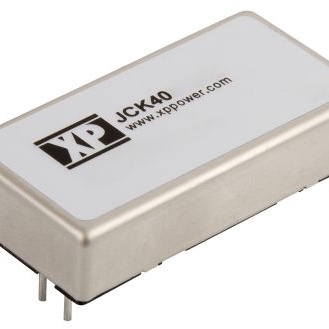

XP POWER AC-DC模块 JCK4012S05

JCK4012S05概述

    # JCK40 DC-DC Converter 技术手册概述

    产品简介


    基本介绍
    JCK40 系列 DC-DC 转换器是一款高效率、高性能的电源解决方案,适用于广泛的工业和商业应用。它具备单输出和双输出两种模式,支持 2:1 的输入范围,非常适合需要多种电压输出的应用场合。该转换器具有高功率密度和高达 92% 的转换效率,能有效减少能源浪费。
    主要功能
    - 单输出和双输出模式
    - 高效率(最高达 92%)
    - 远程启动/关闭功能
    - 1600 VDC 的隔离能力
    - 3 年保修
    应用领域
    广泛应用于通信、医疗、工业控制、轨道交通等领域,尤其适合对体积和效率要求较高的应用场景。

    技术参数


    输入参数
    - 输入电压范围:12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 输入电流:请参见下表
    - 反射电流纹波:20 mA pk-pk 通过 12 µH 电感,5 Hz 至 20 MHz
    - 欠压锁定:
    - 12 V 模型:ON 8.6 V,OFF 7.9 V
    - 24 V 模型:ON 17.8 V,OFF 16 V
    - 48 V 模型:ON 33.5 V,OFF 30.5 V
    - 输入浪涌电流:
    - 12 V 模型:25 VDC(1000 ms)
    - 24 V 模型:50 VDC(1000 ms)
    - 48 V 模型:100 VDC(1000 ms)
    输出参数
    - 输出电压:请参见下表
    - 输出电压调整:单输出型号仅限 ±10%,具体细节请联系销售代表
    - 最小负载要求:无最小负载限制
    - 线性调节精度:±0.5%
    - 负载调节精度:
    - 单输出型号:±0.5%
    - 双输出型号:±1%(平衡输出)
    - 跨输出调节精度:±5%
    - 设定点准确性:±1%
    - 启动时间:30 ms(典型值)
    - 波纹和噪声:3.3 V 和 5 V 模型为 100 mV,其他模型为 150 mV
    - 瞬态响应:对于 25% 的负载变化,最大偏差为 3%,恢复到 1% 以内需时小于 250 µs
    - 温度系数:0.02%/°C
    其他参数
    - 过压保护:根据不同输出电压型号有所不同
    - 过载保护:115-130% 的输出电流
    - 短路保护:跳闸并重启(Hiccup 模式),自动恢复
    - 隔离:
    - 输入到输出:1600 VDC
    - 输入到外壳:1600 VDC
    - 输出到外壳:1600 VDC
    - 隔离电容:1000 pF(典型值)
    - 切换频率:270 kHz(典型值)
    - 功率密度:50 W/in³
    - MTBF(平均无故障时间):MIL-HDBK-217F 规范下的最低值为 330 kHrs
    - 工作温度:-40°C 至 +70°C,自 55°C 至 70°C 开始降额
    - 外壳温度:最大 +105°C
    - 散热:自然对流冷却
    - 工作湿度:5-95%(非凝结状态)
    - 存储温度:-40°C 至 +125°C

    产品特点和优势


    JCK40 系列转换器的主要优势在于其高效、紧凑的设计和高度的可靠性。其 92% 的高转换效率使得能源损耗降到最低,特别适合在能量敏感的应用中使用。1600 VDC 的高隔离电压确保了系统的安全运行,而远程启动/关闭功能则为系统提供了极大的灵活性。此外,其在宽温度范围内的稳定性能使其成为严苛环境下工作的理想选择。

    应用案例和使用建议


    应用案例
    JCK40 系列转换器已在多种环境中得到应用,例如通信基站、医疗设备和工业控制系统。这些设备通常需要在不同电压等级下提供稳定的电源输出,JCK40 能很好地满足这一需求。其紧凑的设计使其可以方便地集成到现有的系统中,而无需大幅修改现有架构。
    使用建议
    - 在选择合适的输入电压时,请注意电压波动可能对转换器的影响。
    - 使用适当的滤波电路(如图所示的输入滤波电路)来降低输入电压纹波,以提高转换器的稳定性和寿命。
    - 注意散热问题,特别是在高功率输出情况下,必要时可选配散热器以确保正常工作。

    兼容性和支持


    JCK40 系列转换器具有良好的兼容性,适用于多种输入电压范围。此外,制造商提供了详细的技术文档和支持服务,用户可以通过这些资源获取详细的安装指南和维护建议。厂商还承诺提供三年的质保期,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:设备启动时不稳定。
    - 解决方案:检查输入电压是否在规定的范围内,如果有必要,添加适当的输入滤波电路。
    2. 问题:输出电压不稳定。
    - 解决方案:确认负载是否过大,必要时增加外部输出滤波电容。
    3. 问题:设备过热。
    - 解决方案:确保良好的空气流通,如有需要可考虑使用散热器辅助散热。

    总结和推荐


    JCK40 系列 DC-DC 转换器凭借其高效的转换效率、高可靠性和宽工作温度范围,是一款非常出色的电源解决方案。无论是工业应用还是商业项目,都能显著提升系统的整体性能。我们强烈推荐将 JCK40 用于需要高效电源转换的应用中,相信它能为您提供满意的性能体验。

JCK4012S05参数

参数
开关频率 -
输入电压最小值 9V~18V(DC)
散热方式 -
输出电流最大值 8A
最大容性负载 -
输出电压 5V
类型 -
输入电压最大值 18V
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 -
转换效率 91%
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK4012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK4012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK4012S05 JCK4012S05数据手册

JCK4012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 87.696 ¥ 685.0812
5+ $ 73.4048 ¥ 598.0867
10+ $ 65.1445 ¥ 530.7836
50+ $ 62.3986 ¥ 508.4105
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 685.08
