JSM2512S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM25系列, 9 → 18 V 直流输入, 5V 直流输出, 25W
供应商型号: 209-JSM2512S05
供应商: Mouser
标准整包数: 1

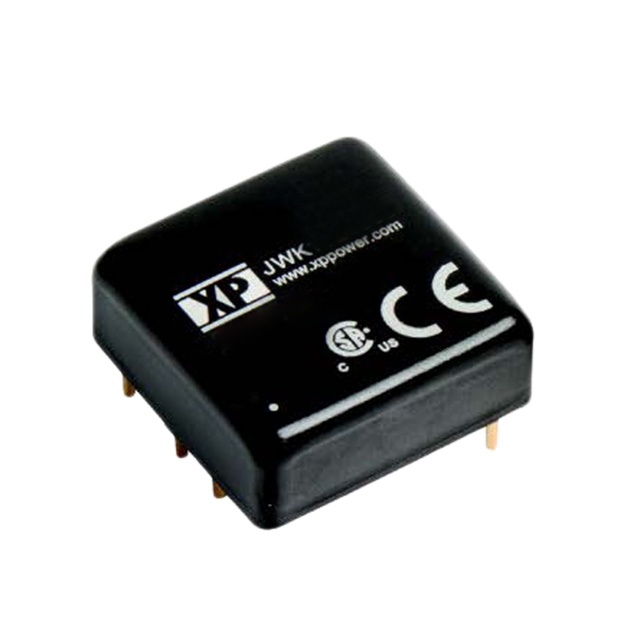

XP POWER AC-DC模块 JSM2512S05

JSM2512S05概述

    JSM25 Series DC-DC Converter 技术手册



    1. 产品简介



    JSM25 系列 DC-DC 转换器是一款高度集成的电源模块,适用于多种电子设备和系统。该转换器提供单路和双路输出选择,具有宽输入电压范围(9-75V),能够满足不同应用场景的需求。其紧凑的尺寸(1英寸 x 1英寸)和高功率密度(62.5W/in³)使其在空间受限的环境中尤为适用。此外,它通过了多种安全认证,确保可靠性和安全性。


    2. 技术参数



    - 输入电压范围:9-18V, 18-36V, 36-75V
    - 输出电压:3.3V, 5V, 12V, 15V(单路);±12V, ±15V(双路)
    - 输出电流:最高可达6.00A
    - 最大容性负载:高达10300 µF
    - 效率:高达90%
    - 隔离电压:1500/1800 VDC
    - 工作温度范围:-40°C 至 +105°C
    - 重量:约0.04磅(16.5克)
    - 开关频率:285 kHz
    - 保护功能:过载保护、短路保护、远程开关控制


    3. 产品特点和优势



    - 高功率密度:在仅1平方英寸的面积内实现高达25瓦的输出功率。
    - 宽输入电压范围:支持9至75伏特的输入电压,适用于各种电池和电源配置。
    - 高可靠性:通过多种安全认证,如IEC60950-1和UL/cUL60950-1,确保在复杂应用中的长期稳定运行。
    - 远程开关控制:可实现远程开/关操作,方便管理和控制。
    - 高效率:转换效率高达90%,有效降低功耗和发热量。


    4. 应用案例和使用建议



    JSM25 系列转换器广泛应用于工业自动化、通信设备、医疗仪器和各类嵌入式系统中。例如,在工业自动化系统中,它可以为各种传感器和控制器供电;在通信设备中,可以为信号处理单元提供稳定电源。为了获得最佳性能,建议在使用过程中保持良好的散热条件,特别是当环境温度较高时,可考虑加装散热片以提高散热效果。


    5. 兼容性和支持



    JSM25 系列转换器与市场上主流的电气设备兼容性良好,易于集成到现有的电路板设计中。制造商提供了全面的技术支持和三年保修服务,确保用户能够快速解决问题并获得技术支持。


    6. 常见问题与解决方案



    1. 问题:设备无法启动
    - 解决办法:检查输入电压是否在额定范围内,并确保远程开关已打开。

    2. 问题:输出电压不稳定
    - 解决办法:确认外部电容器和电感器是否符合规格要求,并进行适当的调整。

    3. 问题:发热严重
    - 解决办法:检查散热条件,确保散热器安装正确且散热路径畅通。


    7. 总结和推荐



    JSM25 系列 DC-DC 转换器凭借其高功率密度、宽输入电压范围和高效率等显著优势,成为一款理想的电源解决方案。无论是工业自动化还是通信设备,该系列产品都能满足苛刻的应用需求。因此,我们强烈推荐将 JSM25 系列转换器用于需要高效、可靠的电源解决方案的项目中。

JSM2512S05参数

参数
转换效率 89%
输入电压最大值 18V
输出电流最大值 5A
散热方式 -
特性 Remote On/Off,SCP
开关频率 -
输出电压 5V
类型 -
输出总功率 25W
输入电压最小值 9V
输出方式 -
最大容性负载 -
输出电压组数 1
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
