JCM2024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, 12V 直流输出, 20W
供应商型号: 1672463
供应商: 海外现货
标准整包数: 10

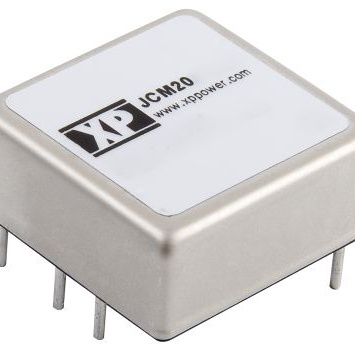

XP POWER AC-DC模块 JCM2024S12

JCM2024S12概述

    JCM系列DC/DC转换器产品综述

    1. 产品简介


    JCM系列DC/DC转换器是高性能电源模块,专为各种高要求的应用而设计。它们提供单输出和双输出版本,适用于广泛的电压范围(9-75V)。这些转换器主要用于工业控制、通信设备、医疗器械以及航空航天等领域,提供了出色的稳定性和可靠性。

    2. 技术参数


    JCM系列DC/DC转换器的关键技术参数如下:
    | 参数 | 描述 |

    | 输入电压范围 | 12V:9-18VDC;24V:18-36VDC;48V:36-75VDC |
    | 输入电流 | 见输入电流表格 |
    | 输入滤波器 | Pi网络 |
    | 输入反射电流 | JCM15:20mA pk-pk,JCM20:30mA pk-pk |
    | 输出电压 | 见输出电压表格 |
    | 输出调整 | ±10%最大(单输出) |
    | 初始设置精度 | ±1%最大 |
    | 启动延迟 | 20ms典型 |
    | 线路调节 | JCM15:±0.2%最大单输出,±0.5%最大双输出;JCM20:±0.5%最大 |
    | 负载调节 | ±0.5%最大单输出,±1.0%最大双输出 |
    | 交叉调节 | ±5%(仅限双输出模型) |
    | 暂态响应 | 最大偏差<3%,在250µs内恢复到1%以内(对于25%负载变化) |
    | 纹波噪声 | 100mV峰峰值,20MHz带宽 |
    | 过压保护 | 见过压保护表格 |
    | 过载保护 | 150%满载典型 |
    | 短路保护 | 重启模式(自动恢复) |
    | 最大电容负载 | 见电容负载表格 |
    | 工作温度 | -40°C至+105°C,JCM15型号从+65°C开始降额至+105°C无负载,JCM20型号从+55°C开始降额至+105°C无负载 |
    | 存储温度 | -40°C至+125°C |
    | 湿度 | 高达90%,非凝结 |
    | EMC发射 | 符合EN55022

JCM2024S12参数

参数
开关频率 -
输出电压 12V
最大容性负载 -
输出电流最大值 1.67A
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP
输入电压最大值 36V
类型 -
输出电压组数 1
转换效率 89%
散热方式 -
输出总功率 20W
输入电压最小值 18V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM2024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM2024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM2024S12 JCM2024S12数据手册

JCM2024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
