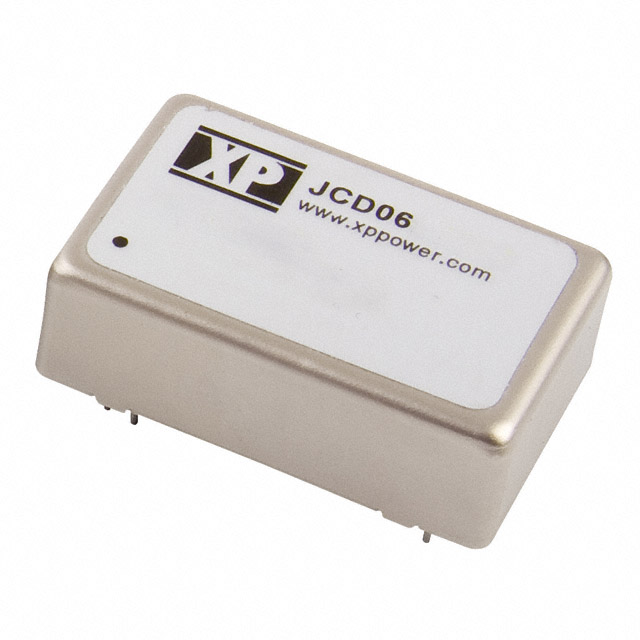

JCD0624D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±9V 直流输出, 6W
供应商型号: 2065316
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCD0624D09

JCD0624D09概述

    JCD系列DC-DC转换器技术手册

    1. 产品简介


    JCD系列DC-DC转换器是一款高效率、高性能的电源模块,广泛应用于工业自动化、通信设备、医疗设备及各类嵌入式系统中。这些转换器能够将直流输入电压转换为所需的输出电压,以满足不同应用的需求。它们具有宽输入电压范围、高隔离度和紧凑封装设计,确保在各种恶劣环境下稳定运行。

    2. 技术参数


    - 输入电压范围:5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输出电压:可调至多种标准电压(见详细表格)
    - 效率:最高可达85%
    - 隔离电压:1600VDC(可选3500VDC版本)
    - 工作温度范围:-40°C 至 +100°C
    - 保护机制:短路保护、过载保护、温度系数保护
    - 封装尺寸:24针DIL镍涂层铜

    3. 产品特点和优势


    JCD系列DC-DC转换器具备以下显著特点和优势:
    - 宽输入电压范围:适应多种电源输入需求,简化系统设计。
    - 高效率:最高效率达到85%,有效降低能源消耗和发热。
    - 高隔离度:提供1600VDC(可选3500VDC)的输入到输出隔离电压,确保安全可靠的运行。
    - 宽工作温度范围:可在极端温度下稳定工作,适用于严苛环境。
    - 高可靠性:具备短路保护、过载保护和温度系数保护功能,延长使用寿命。
    - 兼容性:采用行业标准封装,易于集成于现有系统中。

    4. 应用案例和使用建议


    JCD系列DC-DC转换器已成功应用于多个领域,如工业控制系统、通信基站、医疗设备等。以下是两个典型的应用案例:
    案例一:工业自动化系统
    在某自动化生产线中,JCD系列DC-DC转换器被用于为传感器、执行器和其他控制组件供电。由于生产线需要在高温和高湿度环境中运行,JCD系列的宽工作温度范围和高隔离度成为关键因素。通过合理布局和散热设计,该转换器在长时间运行中表现出色,未出现任何故障。
    使用建议:
    - 确保良好的散热设计,避免过热。
    - 使用适当的滤波电容,减少纹波噪声。
    案例二:通信基站
    在某通信基站项目中,JCD系列DC-DC转换器被用于为基站设备提供稳定的直流电源。基站通常处于户外环境,面临极端天气条件,因此转换器的高隔离度和宽工作温度范围成为选择该产品的关键因素。通过合理的安装和维护,该转换器在长达数年的运行中表现稳定可靠。
    使用建议:
    - 定期检查输入和输出电压,确保稳定运行。
    - 配备外部输入电容器(如220μF/100VD),提高稳定性。

    5. 兼容性和支持


    JCD系列DC-DC转换器与其他电子元器件和设备具有良好的兼容性。产品支持多种标准输入电压,便于集成到不同类型的系统中。此外,制造商提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训等。

    6. 常见问题与解决方案


    问题1:输入电流过高
    解决方案:检查输入电路是否正确连接,必要时增加外部滤波电容(如220μF/100VD)。
    问题2:输出电压不稳定
    解决方案:检查负载变化情况,适当调整输出电容值,确保稳定运行。
    问题3:过温保护
    解决方案:确保良好的散热设计,增加散热片或风扇,降低工作温度。

    7. 总结和推荐


    综上所述,JCD系列DC-DC转换器凭借其高效率、高隔离度和宽工作温度范围等优点,在工业自动化、通信设备和医疗设备等领域展现出强大的竞争力。对于需要高性能电源解决方案的项目,我们强烈推荐使用JCD系列DC-DC转换器。

JCD0624D09参数

参数
最大容性负载 -
特性 OCP,OVP,SCP
输出方式 -
输出总功率 6W
输出电压组数 2
开关频率 -
散热方式 -
输出电压 9V
类型 -
输出电流最大值 333mA
输入电压最大值 36V
转换效率 83%
输入电压最小值 18V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
