首页  >  产品百科  >  VCE10US09

VCE10US09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 10W开关电源, 9V 直流输出电压 1110mA输出电流, 1输出点
供应商型号: VCE10US09
供应商: TME
标准整包数: 1

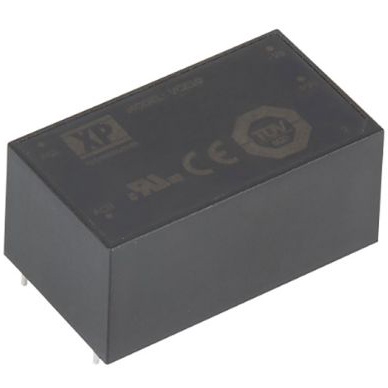

XP POWER AC-DC模块 VCE10US09

VCE10US09概述

    VCE10 系列 AC-DC 电源供应器

    产品简介


    VCE10 系列是一款适用于低功耗 IT(信息技术)、工业和家庭应用的开放式框架和封装式 AC-DC 单输出电源供应器。这些电源供应器具备紧凑的 PCB 安装封装,并获得包括 IT 和家用在内的全球安全标准认证,符合 EN55032 标准等级 B 的传导和辐射发射要求。此外,这些产品具有 II 类隔离设计,便于系统设计师在广泛的应用场景中轻松集成。

    技术参数


    - 输入电压范围:85 至 305 VAC(降额从 90 VAC 到 85 VAC)
    - 输入频率:47 至 63 Hz
    - 全负载输入电流:0.20/0.12 A rms(分别在 115/230 VAC 下)
    - 空载输入功率:≤ 0.3 W
    - 启动浪涌电流:40 A(在 230 VAC,冷启动时)
    - 输入保护:内置 1.0 A / 300 VAC 保险丝
    - 隔离电压:输入到输出 3000 VAC
    - 效率:模型依赖,最高可达 80%
    - 操作温度范围:-25°C 至 +70°C(+50°C 至 +70°C 之间线性降额)
    - 电磁兼容性:符合 EN55032、EN61000-3-2、EN61000-3-3、EN55024 标准
    - 安全认证:IEC62368-1、IEC60335-1、IEC60950-1、EN62368-1、EN60335-1、UL62368-1

    产品特点和优势


    - 紧凑型 PCB 封装:便于安装和节省空间。
    - 两种机械选项:开放式框架和封装式 PCB 安装,适用于不同的应用场景。
    - 多种输出选择:从 3.3 VDC 至 48 VDC 的单输出型号。
    - II 类操作:无接地要求,便于集成。
    - 高效率:最高达 80%。
    - 宽输入电压范围:85 至 305 VAC。
    - 低待机功耗:≤ 0.3 W。
    - 长期质保:3 年保修。
    - 宽温范围:-25°C 至 +70°C 操作。

    应用案例和使用建议


    VCE10 系列电源供应器适用于各种低功耗应用场景,如 IT 设备、工业控制系统和家用电器。例如,在智能家居设备中,VCE10 可以为智能灯泡、安防摄像头等提供稳定可靠的电力供应。使用时应注意:
    - 确保输入电压符合产品的输入电压范围,避免过压或欠压导致损坏。
    - 在较高温度环境下使用时,应注意降额使用以保证可靠性。
    - 在安装过程中确保电源与负载之间的连接稳固,避免接触不良导致的故障。

    兼容性和支持


    - 兼容性:适用于广泛的设备和系统,易于集成。
    - 支持:厂商提供 3 年保修服务,保障用户的长期使用。

    常见问题与解决方案


    - 问题 1:电源供应器不工作
    - 解决方案:检查输入电压是否在正常范围内,确认接线无误且负载正常。

    - 问题 2:电源供应器过热
    - 解决方案:确保良好的散热条件,避免过度负荷运行,必要时降低环境温度。

    - 问题 3:输出电压不稳定
    - 解决方案:检查输入电压是否波动较大,确保输入电压稳定。若需要,调节输出电压设置或更换更稳定的电源。

    总结和推荐


    VCE10 系列 AC-DC 电源供应器以其高效率、宽输入电压范围、紧凑设计和广泛应用领域的适应性,成为 IT 设备、工业控制系统和家庭应用的理想选择。鉴于其优异的性能和可靠的质量保证,强烈推荐此产品给需要高性能和可靠电力供应的应用场景。

VCE10US09参数

参数
输出电流最大值 1.11A
输入电压最小值 85V~305V(AC)
类型 -
特性 -
输出方式 -
输出电压组数 1
输出总功率 -
开关频率 -
转换效率 80%
散热方式 -
最大容性负载 -
输入电压最大值 -
输出电压 9V
长*宽*高 50.8mm(长度)*29.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VCE10US09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE10US09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE10US09 VCE10US09数据手册

VCE10US09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.8545 ¥ 194.7894
4+ $ 20.484 ¥ 173.0898
16+ $ 18.18 ¥ 147.2201
64+ $ 17.544 ¥ 142.0699
库存: 16
起订量: 3 增量: 0
