JCD0405S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, 3.3V 直流输出, 4W
供应商型号: 209-JCD0405S3V3
供应商: Mouser
标准整包数: 1

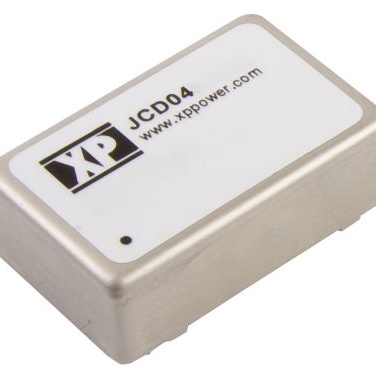

XP POWER AC-DC模块 JCD0405S3V3

JCD0405S3V3概述


    产品简介


    JCD系列是一款高性能的DC-DC转换器,专为各种电源应用设计。该系列产品提供单输出和双输出选项,适用于广泛的输入电压范围(5V至48V)。其核心功能是将不同的直流输入电压转换为稳定的直流输出电压,广泛应用于工业自动化、通信系统、医疗设备和电动汽车等领域。

    技术参数


    - 输入电压范围: 5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V)
    - 输出电压: 见表
    - 最大效率: 见表
    - 最大功率: 4W, 5W, 6W
    - 隔离电压: 1600 VDC 输入到输出,可选3500 VDC(加后缀-H)
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -55°C 至 +125°C
    - 输入电流: 见表
    - 线性调节率: ±0.5%
    - 负载调节率: ±0.5%(单输出),±1.5%(JCD0412/24/48S3V3 & D03型号)
    - 交叉调节率: ±5%(见注释1)
    - 纹波噪声: 60mV pk-pk (20 MHz带宽)
    - 启动延迟: 5V输入模型:20ms;12/24/48V输入模型:500ms
    - 瞬态响应: 25%负载变化时最大偏差3%,恢复至1%以内需250μs(JCD0412/24/48S3V3 & D03型号:5% & 300μs)
    - 过载保护: 仅5V输入模型:150%全负载
    - 短路保护: 自动恢复
    - 安全认证: UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1
    - MTBF: >1.1百万小时(MIL-STD-217F)

    产品特点和优势


    1. 高隔离电压: 1600 VDC(标准)或3500 VDC(可选)输入到输出的隔离电压,确保电气安全。
    2. 宽输入电压范围: 适应多种电源系统,提高应用灵活性。
    3. 高效率: 高达85%的转换效率,减少能量损失。
    4. 稳定性能: ±0.5%的线性调节率和±0.5%的负载调节率,保证输出电压的稳定性。
    5. 坚固耐用: 工作温度范围广,从-40°C到+100°C,适用各种恶劣环境。
    6. 长保修期: 三年质量保证,增强客户信心。

    应用案例和使用建议


    应用案例
    JCD系列DC-DC转换器广泛应用于工业自动化控制系统、通信设备、医疗仪器和汽车电子系统中。例如,在工业自动化领域,它可用于驱动电机控制板、传感器和其他电子设备,确保电源的稳定供应。在通信系统中,它可以为路由器、交换机和服务器提供可靠的电源保障。
    使用建议
    1. 考虑负载变化: 在使用JCD转换器时,需要考虑到负载的变化对输出电压的影响。可以通过调整输入电压或选择合适的负载来保持输出电压的稳定性。
    2. 环境温度: 确保安装位置有足够的通风空间,避免过热。如需在高温环境下工作,建议参考表格中的降额曲线进行适当的功率降额。
    3. 保护措施: 在使用过程中应注意输入和输出的保护措施,确保系统的长期稳定运行。

    兼容性和支持


    - 兼容性: JCD系列转换器采用行业标准封装,易于与其他标准组件集成。此外,其宽输入电压范围提高了与不同电源系统的兼容性。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,包括应用指南、故障排除手册和技术咨询热线,确保用户能够充分利用该产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规格要求,确保所有连接正确无误。 |
    | 负载变化导致输出电压波动 | 增加输出电容容量,或者选择具有更佳负载调节率的型号。 |
    | 纹波噪声过高 | 检查输入滤波器是否正常工作,尝试增加外部滤波电容。 |

    总结和推荐


    JCD系列DC-DC转换器以其卓越的性能、稳定性和可靠性在市场上脱颖而出。其宽输入电压范围、高隔离电压和坚固耐用的设计使其适用于多种严苛的应用环境。如果你正在寻找一款高效且可靠的电源解决方案,JCD系列无疑是一个值得信赖的选择。强烈推荐给需要稳定、高效电源转换的工业和商业用户。

JCD0405S3V3参数

参数
输入电压最大值 9V
输出电压组数 1
散热方式 -
最大容性负载 -
输出方式 -
特性 OCP,OVP,SCP
输入电压最小值 5V(DC)
类型 -
输出电流最大值 1.2A
输出总功率 -
转换效率 73%
开关频率 -
输出电压 3.3V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0405S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0405S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0405S3V3 JCD0405S3V3数据手册

JCD0405S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
