VEL36US240-US-JA

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 电源适配器, 24V 直流输出, 1.5A输出
供应商型号: 2646340
供应商: element14
标准整包数: 1

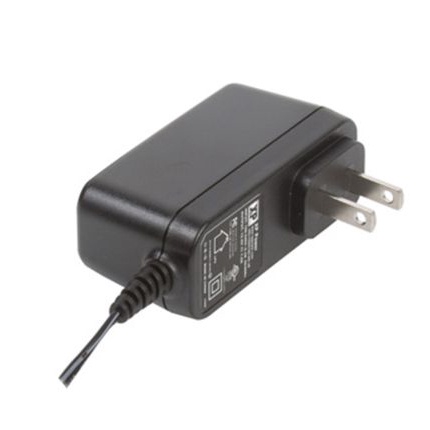

XP POWER AC-DC模块 VEL36US240-US-JA

VEL36US240-US-JA概述

    VEL36 系列 AC-DC 电源适配器技术手册解析

    1. 产品简介


    VEL36 系列是一款专为各种成本敏感型应用设计的墙插式交流转直流电源适配器。该系列电源适配器提供12V至24V的输出电压选择,覆盖了广泛的应用需求,包括消费电子、工业自动化以及医疗设备等。这些电源适配器具备高能效(符合能源效率标准VI)和低空载功率消耗的特点,确保在多种应用场景下都能表现出色。

    2. 技术参数


    - 输入参数
    - 输入电压范围:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:0.8 A (100 VAC)
    - 冲击电流:120 A (240 VAC, 冷启动25℃)
    - 功率因数:EN61000-3-2, class A
    - 空载输入功率:75 mW
    - 输入保护:内置1.0A/250VAC保险丝
    - 输出参数
    - 输出电压:12.0V, 15.0V, 18.0V, 24.0V
    - 最大输出电流:3000mA, 2400mA, 2000mA, 1500mA
    - 总调节率:5%
    - 波纹和噪声:180 mV 峰峰值 (20MHz带宽,47μF电解电容并联0.1μF陶瓷电容)
    - 过流保护:连续,自动重启
    - 短路保护:连续,自动重启(回缩模式)
    - 其他参数
    - 效率:典型值87%
    - 隔离电压:3000 VAC 输入到输出
    - 开关频率:24-70 kHz 可变
    - 平均无故障时间:250 kHrs (MIL-HDBK-217F)
    - 尺寸:3.70 x 1.38 x 1.83英寸(94.0 x 35.0 x 46.6毫米)
    - 重量:0.32磅(147克)(EU和US版本),0.34磅(155克)(UK版本)

    3. 产品特点和优势


    VEL36 系列的主要优势在于其卓越的能效和灵活性。符合最新的能源效率标准VI,保证了在各种负载条件下的高能效表现。此外,它具备广泛的输入电压范围和灵活的输出选项,满足不同客户的需求。低空载功率消耗使得它在待机状态下更节能,而内置的过流和短路保护机制确保了系统的安全稳定运行。其良好的隔离电压和长寿命的设计使其适用于多种严苛的应用环境。

    4. 应用案例和使用建议


    VEL36 系列广泛应用于各种消费电子、工业控制及医疗设备中。例如,在消费电子产品中,可以作为小型电子设备的电源供应,满足紧凑空间和低成本需求。在工业控制设备中,它的宽输入电压范围和高效率能够应对复杂多变的工况。使用建议方面,考虑到电源在长时间高负载下的稳定性,建议在超过45°C的环境中进行降额使用,以保证长期稳定运行。

    5. 兼容性和支持


    VEL36 系列可直接用于不同地区的标准插座(如US, EU, UK),极大地提升了其全球应用的便利性。同时,厂商提供了完善的售后服务和技术支持,包括维修、替换和升级服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1: 电源适配器无法启动
    - 解决方法: 检查输入电压是否在规定范围内,并确认是否有合适的接地。
    - 问题2: 输出电压不稳定
    - 解决方法: 检查负载变化是否过大,并确认是否有过流保护装置正常工作。
    - 问题3: 发热严重
    - 解决方法: 降低负载,确保电源在正常温度范围内工作,并确保有足够的散热空间。

    7. 总结和推荐


    综上所述,VEL36 系列以其高能效、低空载功耗、广泛的输入输出范围和完善的保护机制,成为了一款非常优秀的电源适配器。对于需要高效稳定电源解决方案的应用场景,VEL36 系列是一个值得信赖的选择。强烈推荐给寻求高性能、高性价比电源解决方案的用户。

VEL36US240-US-JA参数

参数
散热方式 -
输出电压组数 1
开关频率 -
输出电压 24V
特性 -
输入电压最大值 -
类型 -
输出方式 Fixed
输入电压最小值 90V~264V(AC)
转换效率 -
输出电流最大值 1.5A
最大容性负载 -
输出总功率 36W
应用等级 商用级
零件状态 在售
包装方式 盒装

VEL36US240-US-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VEL36US240-US-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VEL36US240-US-JA VEL36US240-US-JA数据手册

VEL36US240-US-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
