JWL5024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 9 → 36 V 直流输入, 12V 直流输出, 50W
供应商型号: 2679793
供应商: element14
标准整包数: 1

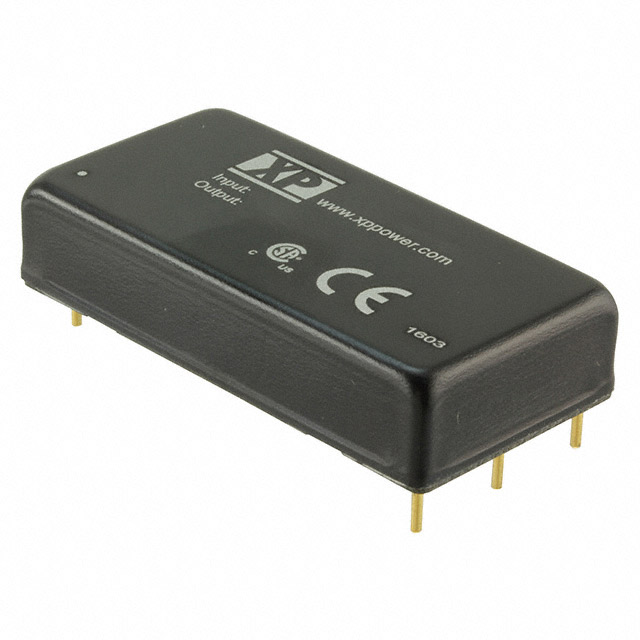

XP POWER AC-DC模块 JWL5024S12

JWL5024S12概述

    JWL50系列直流-直流转换器技术手册

    产品简介


    JWL50系列直流-直流转换器是一款高度集成的电源模块,适用于各种工业和信息技术设备。该产品具有单路稳压输出、宽输入电压范围(4:1)及高功率密度等特点,广泛应用于通信设备、医疗仪器、网络基础设施、以及消费电子产品等领域。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 3.3V至30V |
    | 输入电压范围 | 9-36V或18-75V |
    | 最大输出电流 | 10.00A |
    | 效率 | 最高达92% |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C至+105°C |
    | 尺寸 | 2.00 x 1.00 x 0.43英寸(50.8 x 25.4 x 11.0毫米)|
    | 功率 | 50W |
    | 温度系数 | 0.02%/°C |
    | 输入滤波 | 内置π型滤波器 |

    产品特点和优势


    JWL50系列直流-直流转换器具备以下几个显著特点和优势:
    - 宽输入电压范围:能够在较宽的输入电压范围内稳定工作,适应不同的电源需求。
    - 高效率:最高可达92%,大大降低了能量损耗。
    - 隔离电压:达到1500VDC,确保电气安全。
    - 高功率密度:紧凑的设计,适合空间受限的应用场合。
    - 远程控制:可通过远程开启/关闭功能实现灵活的系统管理。
    - 温度保护:具备过温保护机制,提高可靠性。

    应用案例和使用建议


    JWL50系列转换器非常适合于要求高性能电源的系统。例如,在医疗设备中,该转换器可以提供稳定的电力供应;在网络通信设备中,可以满足高可靠性的要求。建议在使用时根据具体应用场景选择合适的输出电压和电流等级,以确保最佳性能。

    兼容性和支持


    JWL50系列转换器设计为与其他电子元器件和设备高度兼容。制造商提供了全面的技术支持,包括详细的安装指南、应用笔记和常见问题解答。此外,产品享有三年质保服务,增强了用户的信心。

    常见问题与解决方案


    1. 如何正确安装JWL50转换器?
    - 确保正负极连接正确,并遵循制造商提供的安装指南。
    2. 转换器过热怎么办?
    - 检查环境温度和散热条件,必要时可加装散热片。
    3. 输出电压不稳定?
    - 调整输出电压设置或检查负载是否超出了额定范围。

    总结和推荐


    综上所述,JWL50系列直流-直流转换器凭借其高效、可靠和紧凑的特点,在多个领域具有广泛应用前景。推荐给需要高性能电源解决方案的用户和开发人员。

JWL5024S12参数

参数
最大容性负载 -
特性 Remote On/Off,SCP
输出电压 12V
散热方式 -
输出方式 Fixed
开关频率 285KHz(Typ)
转换效率 92%
输出总功率 50W
输入电压最大值 36V
类型 -
输入电压最小值 9V
输出电流最大值 4.17A
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5024S12 JWL5024S12数据手册

JWL5024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 581.61
5+ ¥ 574.44
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 581.61
