JSM1012D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP,UVLO 84% 1A,1A 5V 2 18V 9V~18V(DC) 通孔安装
供应商型号: 1470-3489-ND
供应商: Digi-Key
标准整包数: 1

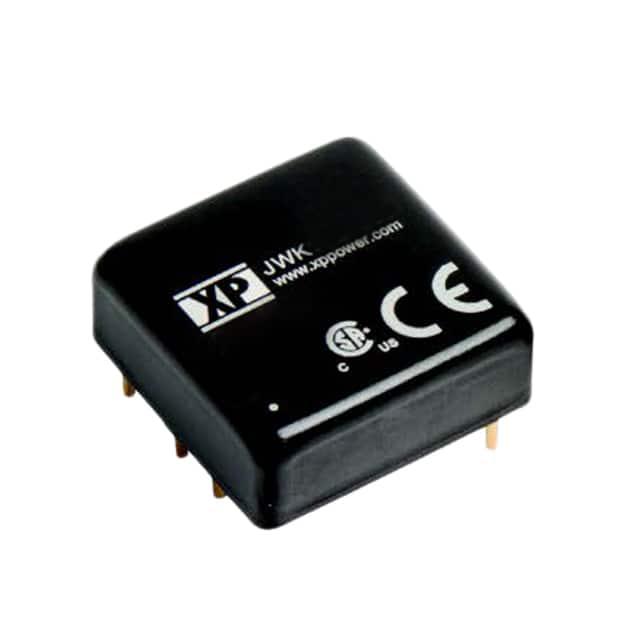

XP POWER AC-DC模块 JSM1012D05

JSM1012D05概述

    # JSM10 Series DC-DC Converter 技术手册

    产品简介


    JSM10 系列 DC-DC 转换器是一款高效、紧凑且可靠的电源转换装置。适用于各种工业应用,如通信、医疗设备和自动化系统。其特点在于宽输入电压范围(2:1)、高效率(最高可达89%)以及出色的电气特性。此系列产品支持单输出和双输出选项,满足不同应用场景的需求。

    技术参数


    输入电压范围
    - 9-18 VDC(12 Vnominal)
    - 18-36 VDC(24 Vnominal)
    - 36-75 VDC(48 Vnominal)
    输出电压和电流
    | 型号 | 输出电压 | 输出电流 |
    |
    | JSM1012S3V3 | 3.3 V | 2.50 A |
    | JSM1012S05 | 5 V | 2.00 A |
    | JSM1012S5V1 | 5.1 V | 2.00 A |
    | JSM1012S12 | 12 V | 0.83 A |
    | JSM1012S15 | 15 V | 0.67 A |
    | JSM1012D05 | ±5 V | ±1.000 A |
    | JSM1012D12 | ±12 V | ±0.416 A |
    | JSM1012D15 | ±15 V | ±0.333 A |
    电气特性
    - 最大负载电容:4700 μF
    - 过载保护:150%
    - 短路保护:连续过载,自动恢复
    - 隔离:输入到输出 1500 VDC (60s) / 1800 VDC (1s)
    - 效率:最高 89%
    - 工作温度:-40°C 至 +100°C
    - 存储温度:-50°C 至 +125°C

    产品特点和优势


    JSM10 系列 DC-DC 转换器具有以下显著特点:
    - 宽输入电压范围,适应多种供电条件。
    - 高效率,最大效率达89%,降低能耗。
    - 高隔离度,确保安全操作。
    - 小巧轻便,尺寸仅为 1” x 1”,便于安装和布线。
    - 长保修期,提供三年质保。
    这些特性使得 JSM10 系列在工业应用中表现出色,尤其适用于需要高可靠性和稳定性的场合。

    应用案例和使用建议


    应用场景
    JSM10 系列 DC-DC 转换器广泛应用于工业控制系统、通信设备、医疗设备和自动化设备中。例如,在通信设备中用于提供稳定的电源,确保设备正常运行。
    使用建议
    1. 选择合适的型号:根据具体的应用需求选择相应的输出电压和电流。
    2. 外部电容器:建议使用 CHEMI-CON KY 330μF/100V 作为外部电容器,以优化转换器的性能。
    3. 散热措施:使用选配的散热器(-HK)以提高热稳定性,延长使用寿命。

    兼容性和支持


    - 兼容性:JSM10 系列支持远程控制(-R),并可选配散热器(-HK)。可以与其他标准电气设备配合使用。
    - 支持:提供三年保修,同时可通过制造商网站获得技术支持和文档资源。

    常见问题与解决方案


    1. 输入电压超出范围
    - 解决方案:检查输入电源电压是否符合要求,调整或更换电源适配器。
    2. 输出电压不稳定
    - 解决方案:检查输出端是否有大电容负载,适当调整外部电容。
    3. 散热不良导致高温
    - 解决方案:加装散热器(-HK),确保良好的通风条件。

    总结和推荐


    综合评估
    JSM10 系列 DC-DC 转换器以其高效率、宽输入电压范围、紧凑设计以及可靠性著称,适用于多种工业应用场景。其出色的电气特性和广泛的支持使得它成为市场上极具竞争力的产品之一。
    推荐
    强烈推荐在需要高可靠性和稳定性的工业环境中使用 JSM10 系列 DC-DC 转换器。选择合适的型号并合理配置,可以确保系统的稳定运行。

JSM1012D05参数

参数
转换效率 84%
最大容性负载 -
输入电压最小值 9V~18V(DC)
输出电压 5V
输出方式 -
类型 -
散热方式 -
开关频率 -
特性 SCP,UVLO
输出总功率 -
输出电压组数 2
输出电流最大值 1A,1A
输入电压最大值 18V
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
