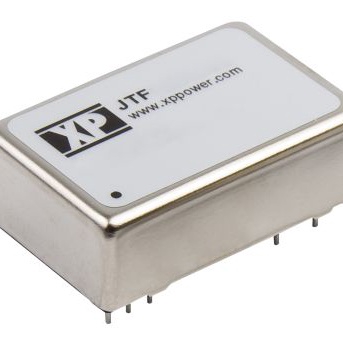

JTF1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: 1470-2105-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JTF1524S05

JTF1524S05概述

    # JTF Series DC/DC Converters: A Comprehensive Guide

    1. 产品简介


    JTF系列DC/DC转换器是一种高功率密度电源解决方案,适用于各种严苛的工作环境。该系列产品提供单输出和双输出型号,支持广泛的输入电压范围(9-75 VDC),满足从低功耗到高功率应用的需求。其主要应用领域包括工业自动化、通信系统、医疗设备以及军事和航空航天系统。

    2. 技术参数


    输入特性
    - 输入电压范围:24 V (9-36 VDC),48 V (18-75 VDC)
    - 输入电流:见具体型号表格
    - 输入滤波器:π型网络
    - 输入纹波电流:20 mA峰峰值
    - 输入浪涌电流:24 V模型50 VDC(100 ms);48 V模型100 VDC(100 ms)
    - 效率:见具体型号表格
    输出特性
    - 输出电压:见具体型号表格
    - 最小负载要求:无要求
    - 启动延迟:20 ms典型
    - 线性调节率:±0.2%(单输出),±0.5%(双输出)
    - 负载调节率:±0.5%(单输出),±1.0%(双输出)
    - 交叉调节率:±5%(双输出型号)
    - 瞬态响应:<3%最大偏差,250 μs内恢复至1%
    - 纹波噪声:85 mV峰峰值(8 MHz带宽,JTF08, JTF10和JTF12),60 mV峰峰值(20 MHz带宽,JTF15)
    - 过载保护:150%满载(JTF08和JTF15),170%满载(JTF10和JTF12)
    - 过压保护:3.3 V型号:3.9 V典型,5 V型号:6.2 V典型,12 V型号:15 V典型,15 V型号:18 V典型,±5 V型号:±6.2 V典型,±12 V型号:±15 V典型,±15 V型号:±18 V典型
    - 短路保护:故障与重启,自动恢复
    - 最大容性负载:见具体型号表格
    其他特性
    - 隔离:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 隔离电容:JTF15最大2000 pF,其他型号最大1500 pF
    - 开关频率:JTF15 330 kHz典型,其他型号270 kHz典型
    - 功率密度:JTF08 20 W/in³,JTF10 25 W/in³,JTF12 30 W/in³,JTF15 37.5 W/in³
    - 平均无故障时间(MTBF):>1百万小时
    - 温度系数:±0.02/℃最大
    环境特性
    - 工作温度:-40 ℃至+105 ℃,从100%负载开始降额,至+60 ℃无负载,对于10 W, 12 W和15 W型号,在+70 ℃降至100%负载
    - 存储温度:-40 ℃至+125 ℃
    - 湿度:高达90%,非冷凝
    - 冷却:自然对流
    EMC特性
    - 排放:EN55022 Class A传导,需外部组件
    - 静电放电抗扰度:EN61000-4-2,等级3,性能标准B
    - 辐射抗扰度:EN61000-4-3,10 V/m,性能标准A
    - 快速瞬变/爆裂抗扰度:EN61000-4-4,等级3,性能标准B
    - 浪涌抗扰度:EN61000-4-5,等级2,性能标准B
    - 传导抗扰度:EN61000-4-6,10 Vrms,性能标准A
    - 磁场抗扰度:EN61000-4-8,1 A/m,性能标准A
    安全特性
    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1(仅JTF08, JTF10和JTF12)

    3. 产品特点和优势


    JTF系列DC/DC转换器具备高功率密度和宽输入电压范围,使其在多种应用场合中表现优异。该系列产品支持标准远程启停功能,具有出色的电气性能和高可靠性。特别适合需要在恶劣环境下工作的应用,如工业控制、通信设备和军事设备。

    4. 应用案例和使用建议


    应用案例
    JTF系列DC/DC转换器广泛应用于工业自动化系统、通信基站、医疗设备及军用航空设备中。例如,在一个工业自动化项目中,该转换器被用于为伺服电机提供稳定的直流电源,确保系统正常运行。
    使用建议
    - 确保正确连接输入和输出,遵循制造商提供的引脚定义。
    - 考虑散热设计,尤其是在高功率型号中,确保自然对流或采用适当的冷却措施。
    - 在安装时,考虑环境温度变化,避免超过器件的最大工作温度限制。
    - 使用外部滤波器以减少电磁干扰。

    5. 兼容性和支持


    JTF系列DC/DC转换器可与其他符合标准的电子元器件和设备无缝集成。制造商提供详细的技术文档和专业支持,确保客户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    常见问题
    - 启动延迟时间长
    - 输出电压不稳定
    - 过热现象
    解决方案
    - 启动延迟时间长:检查输入电压是否稳定,确保连接正确。
    - 输出电压不稳定:检查负载是否超出了规定范围,调整负载平衡。
    - 过热现象:确保良好散热,增加外部冷却装置。

    7. 总结和推荐


    总体而言,JTF系列DC/DC转换器以其高功率密度、宽输入电压范围和卓越的电气性能,成为市场上备受推崇的产品。其广泛的适用范围和可靠的设计使其在多种应用场景中表现出色。强烈推荐给那些寻求高性能、高可靠性的电源解决方案的用户。

JTF1524S05参数

参数
转换效率 89%
输出总功率 15W
输入电压最小值 9V
输出电压组数 1
最大容性负载 -
输入电压最大值 36V
类型 -
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
输出电压 5.1V
输出电流最大值 3A
输出方式 -
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
