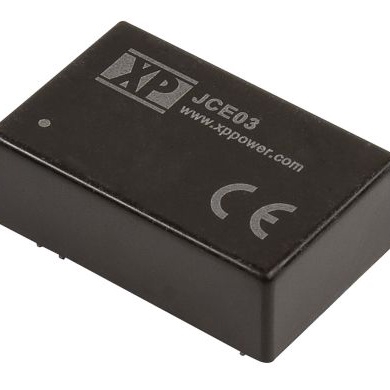

JCE0312D03-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 9 → 18 V 直流输入, ±3.3V 直流输出, 3W
供应商型号: 1672031
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCE0312D03-H

JCE0312D03-H概述

    JCE03 系列 DC-DC 转换器技术手册

    产品简介


    JCE03 系列是一款广泛应用于工业自动化、通信系统、医疗设备等领域的高效 DC-DC 转换器。它提供单路和双路输出选项,具备宽输入电压范围(9-75 VDC)和高隔离电压(1500 VDC,可选3000 VDC),适用于各种严苛环境下的电源需求。此转换器无需最小负载,并提供三年质保。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注与条件 |
    |
    | 输入电压范围 | VDC | 9 | 18 | 75 | 分别为12 V、24 V、48 V标称值 |
    | 输出电压 | V | 见型号和额定表 参见型号和额定表 |
    | 初始设置精度 | % | ±2 |
    | 线性调节率 | % | ±0.5 |
    | 负载调节率 | % | ±1.2 |
    | 交叉调节率 | % | ±5 双路模型中当一个负载在25%到100%之间变化时 |
    | 暂态响应 | % | ±3 25%负载变化,恢复时间小于2 ms |
    | 纹波与噪声 | mV pk-pk | 80 100 | 20 MHz带宽,使用1 µF陶瓷电容 |
    | 最大电容负载 | µF | 见型号和额定表 |
    | 温度系数 | %/°C | 0.02 |
    | 效率 | % | 见型号和额定表 |
    | 隔离:输入到输出 | kV | 1.5 3.0 | 可选3000 VDC,加后缀“-H”到型号编号 |
    | 开关频率 | kHz | 330 |
    | 隔离电阻 | Ω | 109 |
    | 隔离电容 | pF | 1000 |
    | 功率密度 | W/in³ | 7.5 |
    | 平均无故障时间 | kHrs | 800 MIL-HDBK-217F, +25°C GB |

    产品特点和优势


    JCE03 系列具有以下显著特点:
    - 宽输入电压范围:支持9-75 VDC,满足多种电源需求。
    - 高隔离电压:1500 VDC标准,3000 VDC可选,增强安全性和可靠性。
    - 无需最小负载:简化设计,提高灵活性。
    - 高效率:典型效率可达80%,减少能源浪费。
    - 长寿命:三年质保,平均无故障时间长达800k小时。

    应用案例和使用建议


    应用案例:JCE03 系列常用于工业自动化控制系统,如PLC、传感器和执行器供电;通信设备,如路由器和交换机;以及医疗设备,如超声仪和监护仪。
    使用建议:
    1. 散热管理:尽管JCE03系列支持自然对流冷却,但在高功率运行时建议增加散热片以保证正常工作温度。
    2. 输入滤波:建议使用外部输入电容(如330 µF/100 V)以减少输入纹波电流。
    3. 布局优化:在PCB布局中,尽量保持输入和输出线路分离,以减少电磁干扰。

    兼容性和支持


    JCE03 系列转换器与多种电子元件兼容,适用于各种电源架构。制造商提供详尽的技术文档和支持服务,包括应用笔记和在线技术支持,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,确认所有连接正确 |
    | 纹波和噪声过大 | 检查外部电容是否符合规格,调整输入滤波器参数 |
    | 过热保护触发 | 检查散热措施是否足够,考虑增加散热片或风扇 |

    总结和推荐


    JCE03 系列 DC-DC 转换器凭借其宽输入电压范围、高隔离电压、高效率和长寿命,成为工业、通信和医疗等领域电源管理的理想选择。其简便的安装和维护,加上制造商提供的全面支持,使其在市场上具有极高的竞争力。我们强烈推荐此产品给需要稳定、高效电源解决方案的用户。

JCE0312D03-H参数

参数
输入电压最小值 9V~18V(DC)
最大容性负载 -
输出电流最大值 450mA,450mA
输入电压最大值 18V
散热方式 -
特性 SCP
输出电压组数 2
开关频率 -
转换效率 74%
类型 -
输出方式 -
输出电压 3.3V
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
