JSM2548S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM25系列, 36 → 75 V 直流输入, 3.3V 直流输出, 25W
供应商型号: 1470-3518-ND
供应商: Digi-Key
标准整包数: 1

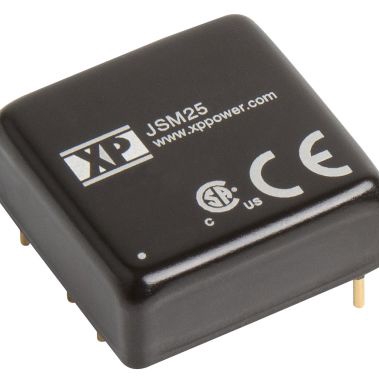

XP POWER AC-DC模块 JSM2548S3V3

JSM2548S3V3概述

    JSM25 Series DC-DC Converter 技术手册概述

    1. 产品简介


    JSM25系列是XP Power公司推出的一款高功率密度DC-DC转换器,具备单输出和双输出两种型号。该系列产品广泛应用于信息技术设备(ITE)等领域,支持2:1的输入电压范围,并提供远程开启/关闭功能。主要功能包括:稳定的输出电压、高效率和宽广的工作温度范围。产品还提供了多种过载保护机制,确保稳定可靠的工作。

    2. 技术参数


    - 输入电压范围:
    - 9-18 VDC (12 V nominal)
    - 18-36 VDC (24 V nominal)
    - 36-75 VDC (48 V nominal)
    - 输出电压和电流:
    - 单输出:3.3V到15V,最大输出电流为6.00 A
    - 双输出:±12V和±15V,最大输出电流为±1.04 A和±0.84 A
    - 效率:
    - 高达90%(具体取决于型号)
    - 隔离电压: 1500 VDC(1秒),1800 VDC(60秒)
    - 工作温度范围: -40 °C 到 +105 °C
    - 封装尺寸: 1.00 x 1.00 x 0.40英寸(25.4 x 25.4 x 10.16毫米)
    - 重量: 约0.04磅(16.5克)

    3. 产品特点和优势


    JSM25系列DC-DC转换器具备以下几个显著优势:
    - 高功率密度: 达到62.5 W/in³,适用于空间受限的应用场合。
    - 宽广的输入电压范围: 2:1的输入电压范围提高了系统的灵活性。
    - 远程开启/关闭功能: 允许用户根据需要控制电源的开关状态。
    - 优异的负载调节能力: 输出电压随负载变化的波动小,保持稳定。
    - 长寿命设计: 提供3年保修期,增强用户的信心。

    4. 应用案例和使用建议


    JSM25系列广泛应用于各类信息技术设备中,如服务器、通信设备和工业控制系统。这些转换器能够满足不同领域的电源需求,确保稳定可靠的电力供应。对于需要更高可靠性的应用场景,建议使用可选的散热片(-HK)来提高散热效果。此外,在安装时,建议参考厂商提供的详细应用指南,以确保最佳性能和可靠性。

    5. 兼容性和支持


    - 兼容性: JSM25系列具有良好的兼容性,可以与其他标准的电子元器件和设备配合使用。
    - 厂商支持: XP Power公司提供全面的技术支持,包括详尽的应用指南、常见问题解答和技术文档。

    6. 常见问题与解决方案


    - 问题: 如何选择合适的散热片?
    - 解决方案: 通常,如果需要更高的输出功率或者工作环境温度较高时,可以选择带有散热片(-HK)的产品型号。

    - 问题: 如何正确连接输出电容器?
    - 解决方案: 参考手册中的应用笔记,正确选择并连接外部电容器,以确保稳定的输出电压和更好的电磁兼容性。

    7. 总结和推荐


    总体来看,JSM25系列DC-DC转换器是一款高性能、高可靠性的电源模块,适用于各种信息技术设备。它具有较高的功率密度、广泛的输入电压范围、出色的负载调节能力和丰富的保护机制。对于追求高效能、高可靠性的用户来说,这是一个非常值得推荐的选择。

JSM2548S3V3参数

参数
特性 Remote On/Off,SCP
散热方式 -
输出方式 -
转换效率 88%
输入电压最大值 75V
最大容性负载 -
输出总功率 -
开关频率 -
输出电压 3.3V
输出电流最大值 6A
输入电压最小值 48V(DC)
输出电压组数 1
类型 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
