首页  >  产品百科  >  JTR1024S05

JTR1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 9→ 36 V 直流输入, 5V 直流输出, 10W
供应商型号: 1470-4880-ND
供应商: Digi-Key
标准整包数: 1

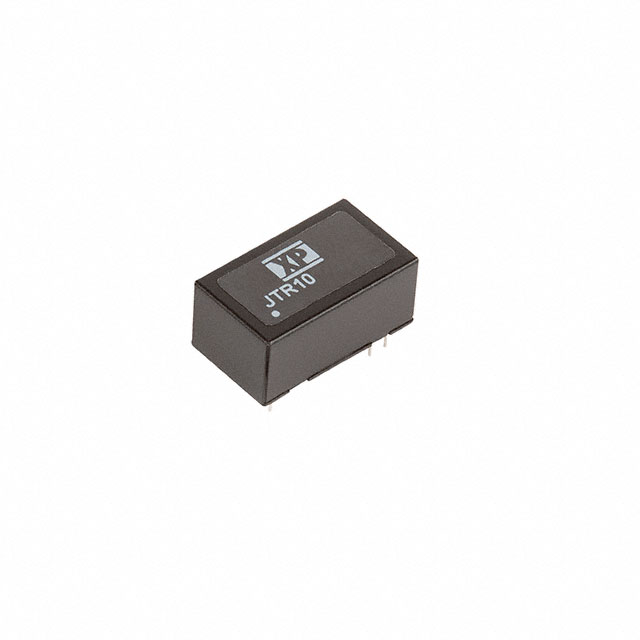

XP POWER AC-DC模块 JTR1024S05

JTR1024S05概述

    JTR10 Series DC-DC Converter 技术手册解析

    1. 产品简介


    JTR10 系列是一款高效 DC-DC 转换器,提供单路和双路输出选择。该系列产品具有广泛的输入电压范围(9至36VDC 或 18至75VDC),可实现高效率的电力转换,最大输出功率可达 10W。产品适用于各种工业和消费电子设备,特别适合需要紧凑设计和高可靠性的应用场景。
    主要功能:
    - 输出电压可调节,覆盖 3.3 至 30VDC 的单路输出或 ±12V 和 ±15V 的双路输出。
    - 支持宽输入电压范围,适应不同的电源环境。
    - 兼容多种型号,满足不同功率需求。
    应用领域:
    - 工业控制设备
    - 医疗仪器
    - 通信设备
    - 消费电子产品

    2. 技术参数


    以下是 JTR10 系列的关键技术参数列表:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 9.0 | 24.0 | 75.0 | VDC | 分别对应 9-36V 和 18-75V |
    | 输出电压范围 | 3.3 | 30.0 | - | VDC | 视具体型号 |
    | 效率 | - | 87% | - | %
    | 最大输入电流 | - | 464mA | - | mA | 9-36VDC 模型 |
    | 最大输出电流 | 2700 | - | 2700 | mA | 单路输出 |
    | 初始设置精度 | - | ±1.0% | - | % | 满载时 |
    | 线性调整率 | ±0.5 | - | ±0.5 | % | 从最小到最大输入电压 |
    | 负载调整率 | ±0.5 | - | ±1.0 | % | 从空载到满载 |
    | 电磁干扰(EMI) | - | 符合 EN55032 Class A | - | - | 不需外部组件 |
    | 绝缘强度 | 1500 | - | 1500 | VDC/60s | 功能性测试 |

    3. 产品特点和优势


    JTR10 系列 DC-DC 转换器具备以下显著特点和优势:
    - 高效率:最高达 87%,减少能源浪费并提升系统整体效率。
    - 宽输入电压范围:适应不同的供电环境,增强设备的灵活性。
    - 隔离保护:1500VDC 的输入到输出绝缘能力,确保安全运行。
    - 耐用性强:支持从 -40°C 到 +85°C 的工作温度范围,MTBF 达 500,000 小时以上。
    - 高可靠性:符合 IEC/UL/cUL 62368-1 安全标准,且通过 EN55032 Class A EMI 测试。

    4. 应用案例和使用建议


    JTR10 系列广泛应用于工业自动化设备中。例如,在工厂自动化控制系统中,用于为传感器和执行机构供电;在医疗设备中,作为稳定电源供给核心部件。
    使用建议:
    - 在高湿度环境下使用时,需增加防潮措施。
    - 配置外部滤波电容以降低输出纹波。
    - 针对高压输入的应用场景,适当增加散热片面积以提高热管理效果。

    5. 兼容性和支持


    JTR10 系列具有良好的兼容性,可与其他主流电子元件无缝连接。厂商提供长达三年的产品质保服务,并可通过技术支持热线解决客户疑问。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否超出额定范围 |
    | 设备过热 | 加装散热片或降低负载 |
    | 输出电流不足 | 更换更高电流型号的产品 |

    7. 总结和推荐


    总体而言,JTR10 系列 DC-DC 转换器以其高效率、宽输入范围和高可靠性成为众多电子设备的理想选择。无论是工业还是消费领域,其卓越的性能和稳定性都能满足大部分应用场景的需求。因此,强烈推荐将 JTR10 系列用于需要高性能电源解决方案的项目中。
    推荐指数:★★★★★

JTR1024S05参数

参数
输出电压 5V
最大容性负载 -
输入电压最小值 9V~36V(DC)
散热方式 -
输出方式 -
输出电流最大值 2A
开关频率 -
转换效率 83%
类型 -
特性 OCP,SCP
输入电压最大值 36V
输出电压组数 1
输出总功率 -
长*宽*高 23.8mm*13.7mm*10.2mm
通用封装 DIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

JTR1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTR1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTR1024S05 JTR1024S05数据手册

JTR1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.888 ¥ 258.494
5+ $ 29.9624 ¥ 250.7478
10+ $ 29.0368 ¥ 243.0017
25+ $ 27.7992 ¥ 232.6446
100+ $ 25.9481 ¥ 217.1532
库存: 118
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 258.49
