VER12US120-JA

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 电源适配器 VER12系列, 12V 直流输出, 1A输出
供应商型号: 1217204
供应商: 海外现货
标准整包数: 1

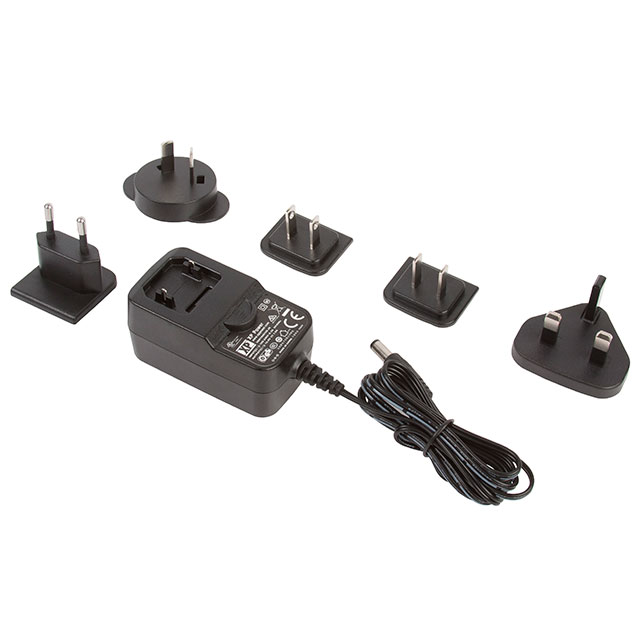

XP POWER AC-DC模块 VER12US120-JA

VER12US120-JA概述

    VER12 Series AC-DC Power Supplies 技术手册

    产品简介


    VER12 系列壁插适配器是专为满足高效能需求而设计的产品,适用于多种成本敏感的应用场合。本系列产品具备多种输出电压(从 5.0 V 到 12.0 V),可广泛应用于电子设备的供电系统。VER12 系列符合最新的能源效率标准 VI 级别,提供高能效和极低的待机功耗。

    技术参数


    - 输入电压:90 - 264 VAC
    - 输入频率:47 - 63 Hz
    - 输入电流:0.3 A @ 100 VAC
    - 浪涌电流:60 A @ 240 VAC 冷启动
    - 功率因数:EN61000-3-2,A 类
    - 无负载输入功率:0.1 W
    - 输入保护:内部保险丝 T1.0A/250 VAC
    - 输出电压:5.0 V / 9.0 V / 12.0 V
    - 最大输出电流:5.5 V @ 2100 mA / 9.0 V @ 1280 mA / 12.0 V @ 1000 mA
    - 总调节率:5%
    - 瞬态响应:4% 偏差,负载变化 60% 时恢复到 1% 内的时间小于 500 µs
    - 纹波与噪声:150 mV pk-pk
    - 短路保护:连续、触发和重启(脉冲模式)带自动恢复
    - 温度系数:0.05%/℃
    - 效率:79% / 83% @ 5 V / 9 V / 12 V(典型值)
    - 隔离:3000 VAC 输入到输出
    - 切换频率:24 - 70 kHz 可变
    - 平均无故障时间:100 kHrs @ 25 °C
    - 重量:0.28 lb(80 g)

    产品特点和优势


    1. 高能效:符合最新能源效率标准 VI 级别,典型效率高达 83%。
    2. 宽电压范围:输入电压范围广,适应多种电网条件。
    3. 超低待机功耗:无负载输入功率仅为 0.1 W。
    4. 内置保险丝:内置保险丝提供输入端过流保护。
    5. 多种输出电压选择:输出电压涵盖 5.0 V 至 12.0 V,方便不同应用场景。
    6. 优良的机械结构:采用自然对流散热方式,结构坚固耐用。

    应用案例和使用建议


    应用案例
    VER12 系列电源适配器适用于多种电子设备,如计算机、路由器、游戏机、工业控制器等。特别是对于要求高效能且体积小巧的设备,VER12 系列是理想选择。
    使用建议
    1. 合理布局:确保输入和输出电缆有足够的空间,避免过度弯曲。
    2. 散热管理:虽然该电源适配器具有良好的自然对流散热能力,但在高温环境下仍需考虑额外散热措施。
    3. 保护措施:建议使用外部保护电路(如保险丝)以增强系统可靠性。

    兼容性和支持


    - 兼容性:该系列适配器配备标准接头,兼容多种电源连接方式。
    - 支持服务:XPPower 提供全面的技术支持和售后服务,包括产品保修和技术咨询。

    常见问题与解决方案


    1. Q: 电源无法启动?
    - A: 检查输入电源是否正常连接,确认输入电压在允许范围内。如果仍然不能启动,请联系技术支持。

    2. Q: 输出电压不稳定?
    - A: 检查负载是否过大或不匹配。确保负载不超过额定输出电流。若问题依旧存在,请联系技术支持进行检查。

    3. Q: 短路保护功能激活后如何复位?
    - A: 在短路情况解除后,电源将自动复位。如果反复出现此现象,请联系技术支持。

    总结和推荐


    VER12 系列电源适配器凭借其高效能、宽输入电压范围及出色的可靠性,在众多同类产品中脱颖而出。尤其适合需要紧凑设计和低能耗的应用场合。强烈推荐给追求高性能和稳定性的用户。

VER12US120-JA参数

参数
输出电流最大值 1A
特性 -
输出总功率 12W
散热方式 No
输出电压 12V
类型 -
最大容性负载 -
转换效率 -
输入电压最大值 -
开关频率 -
输出方式 Fixed
输出电压组数 1
输入电压最小值 90V~264V(AC)
应用等级 商用级
零件状态 在售
包装方式 盒装

VER12US120-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VER12US120-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VER12US120-JA VER12US120-JA数据手册

VER12US120-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
