JTF1224D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, ±5V 直流输出, 12W
供应商型号: 209-JTF1224D05
供应商: Mouser
标准整包数: 1

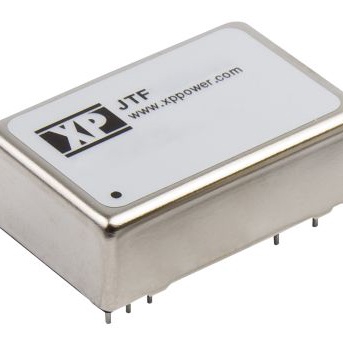

XP POWER AC-DC模块 JTF1224D05

JTF1224D05概述


    产品简介


    JTF系列DC/DC转换器是一款高性能、高密度电源转换模块,适用于广泛的应用场景,包括工业自动化、通信设备、医疗设备和交通运输等领域。该系列产品能够提供单输出和双输出选项,并具备宽输入电压范围(24V或48V),使其适应多种不同的供电需求。

    技术参数


    以下是JTF系列DC/DC转换器的主要技术参数:
    - 输入电压范围:
    - 24V (9-36VDC)
    - 48V (18-75VDC)

    - 输入电流:见技术手册表格
    - 输入滤波器:Pi网络,通过12μH电感和47μF电容
    - 启动延迟:20ms典型值
    - 负载调节:单输出:±0.5%最大值,双输出:±1.0%最大值
    - 过载保护:150%至170%满载
    - 过压保护:见技术手册表格
    - 瞬态响应:负载变化25%时,<3%最大偏差,在250μs内恢复到1%以内
    - 纹波和噪声:85mV峰峰值(JTF08、JTF10、JTF12),60mV峰峰值(JTF15)
    - 效率:见技术手册表格
    - 隔离:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 环境温度:-40°C至+105°C,可降额使用

    产品特点和优势


    1. 高功率密度:单位体积内输出功率更高,满足紧凑设计需求。
    2. 宽输入范围:允许在较宽的电压范围内工作,适应多种电源环境。
    3. 高效率:不同型号转换器的效率均超过80%,提升系统整体能效。
    4. 可靠的安全保护机制:包括过载、过压和短路保护功能,确保系统的稳定运行。
    5. 优异的温度特性:工作温度范围广,且具有温度补偿机制,保证长期稳定性。

    应用案例和使用建议


    JTF系列DC/DC转换器已在多个领域得到广泛应用,例如工业控制系统中的传感器供电、通信基站中的电源管理以及医疗器械中的精密电源供应等。针对具体应用,我们建议用户根据实际工作环境选择合适的型号,并确保正确的电路布局和散热措施以充分发挥其性能。
    示例应用案例:
    - 工业自动化设备:在机器人的关节驱动装置中,使用JTF系列DC/DC转换器为控制单元供电,保障设备长时间稳定运行。
    使用建议:
    - 确保输入电压符合规定范围,并正确连接输入和输出滤波电容以减少干扰。
    - 在安装过程中应注意散热设计,特别是高功率输出时,避免因过热导致性能下降或损坏。
    - 若用于高温或低温环境,需考虑对温度影响进行额外的设计和测试。

    兼容性和支持


    JTF系列转换器与各种标准接口兼容,易于集成到现有的系统中。制造商提供三年保修服务,并针对特定问题和技术咨询提供技术支持。

    常见问题与解决方案


    - 问题1:设备在某些情况下出现输出电压不稳定。
    - 解决方案:检查输入电压是否处于规定的范围内;若输入正常,检查输出负载是否超出允许范围。

    - 问题2:设备开启后无任何反应。
    - 解决方案:确认输入电源连接正确;若仍无法工作,检查远程启停信号是否正确发出。

    - 问题3:设备启动时出现短暂过载。
    - 解决方案:调整负载启动顺序,尽量减少启动时的总负载;或者选择具有更强过载保护能力的型号。

    总结和推荐


    JTF系列DC/DC转换器凭借其高功率密度、宽输入范围及丰富的安全保护功能,在众多应用场景中表现出色。对于需要高效、稳定电源供给的工业和商用场合,推荐选用此系列产品。其优良的设计和广泛的兼容性使得它成为值得信赖的选择。然而,建议在应用前仔细阅读技术手册并遵循使用指南以确保最佳效果。

JTF1224D05参数

参数
类型 -
输出电流最大值 1.2A,1.2A
散热方式 -
输出电压组数 2
输出方式 DC-DC
开关频率 -
输出总功率 15W
最大容性负载 -
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP
转换效率 87%
输出电压 5V
输入电压最小值 9V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
