JCK1512S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 3.3V 直流输出, 15W
供应商型号: 1672444
供应商: 海外现货
标准整包数: 10

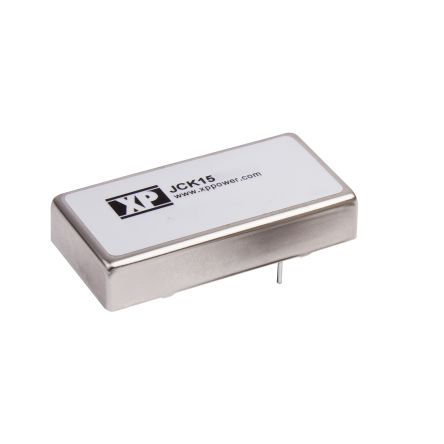

XP POWER AC-DC模块 JCK1512S3V3

JCK1512S3V3概述


    产品简介


    JCK系列电源模块是一款高效、紧凑且高隔离电压的直流到直流转换器。这款电源模块适用于多种工业应用,如通信设备、医疗仪器、工业自动化控制系统等。它提供了多种输入和输出电压组合,以满足不同应用场景的需求。

    技术参数


    - 输入电压范围: 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC)
    - 输入电流: 见表(具体取决于电压等级)
    - 输入反射纹波电流: 20 mA rms 通过 12 μH 电感,频率范围 5 Hz 到 20 MHz
    - 输入欠压锁定:
    - 12 V 模型:接通 8.6 V,关断 7.9 V 典型值
    - 24 V 模型:接通 17.8 V,关断 16 V 典型值
    - 48 V 模型:接通 33.5 V,关断 30.5 V 典型值
    - 输入浪涌电流:
    - 12 V 模型:30 VDC,持续时间 100 ms
    - 24 V 模型:50 VDC,持续时间 100 ms
    - 48 V 模型:100 VDC,持续时间 100 ms
    - 输出电压: 见表
    - 最小负载要求: 无最小负载要求
    - 线性调整率: ±0.5% 最大
    - 负载调整率: 单个输出 ±0.5%,双输出 ±1% 最大
    - 交叉调整率: 双输出型号 ±5% 最大(见备注 2)
    - 设定点精度: ±1.0% 最大
    - 启动延迟: <20 ms
    - 启动上升时间: <5 ms
    - 纹波与噪声: 75 mV 峰峰值最大(见备注 3)
    - 瞬态响应: ±3% 最大偏差,在 250 μs 内恢复至 1% 以内(25% 负载变化)
    - 温度系数: 0.02%/°C
    - 过载保护: >140% 额定输入下的全负载
    - 短路保护: 短路保护模式(重启),自动恢复
    - 最大容性负载: 见表
    - 效率: 见表
    - 隔离电压: 1600 VDC 输入到输出(可选 3500 V)
    - 隔离电容: 1200 pF 典型值
    - 隔离电阻: 10^9 Ω 最小
    - 开关频率: 300 kHz 典型值
    - 功率密度: 18.75 W/in³
    - 平均无故障时间: >1.1 Mh 于 MIL-HDBK-217F 标准,25°C 下
    - 环境工作温度: -40°C 至 +100°C,70°C 至 100°C 之间降额
    - 存储温度: -40°C 至 +125°C
    - 冷却方式: 自然对流冷却
    - 工作湿度: 相对湿度高达 95%,非凝结
    - 电磁兼容性:
    - 发射: 符合 EN55022, Class A 标准(外部组件)
    - 静电放电: 符合 EN61000-4-2,空气 8 kV,接触 6 kV
    - 辐射抗扰度: 符合 EN61000-4-3 10 V/m
    - 快速瞬变脉冲群: 符合 EN61000-4-4 level 3
    - 浪涌: 符合 EN61000-4-5 level 2
    - 传导抗扰度: 符合 EN61000-4-6 10 V/rms
    - 磁场抗扰度: 符合 EN61000-4-8 1 A/m

    产品特点和优势


    JCK系列电源模块具备高效率、高隔离电压、连续短路保护和宽输入电压范围等特点。其高效能、高可靠性和广泛的适用性使其在市场上具有显著的竞争优势。此外,其广泛的输入电压范围和灵活的输出电压配置也使其能够满足各种复杂的应用需求。

    应用案例和使用建议


    应用案例
    该模块广泛应用于通信设备、医疗仪器和工业自动化系统中。例如,在通信基站中,该模块可以提供稳定可靠的电源供应;在医疗设备中,该模块可以为各种传感器和控制器提供精确的电源支持。
    使用建议
    为了确保最佳性能和稳定性,建议在应用过程中注意以下几点:
    1. 散热管理: 尽量使用散热器以提高效率并延长使用寿命。
    2. 电路设计: 在电源输入端加入适当的滤波电路,以减少输入纹波和噪声的影响。
    3. 安装注意事项: 注意电源模块的机械安装,确保符合规范并避免物理损伤。

    兼容性和支持


    JCK系列电源模块具有行业标准的外形尺寸和引脚配置,易于集成到现有系统中。厂商提供了详尽的技术支持文档和客户服务中心,以帮助用户解决安装和使用过程中的问题。此外,对于需要更高隔离电压的应用,厂商还提供可选的3500 V隔离版本。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内 |
    | 纹波和噪声过大 | 更换更大容量的输出电容器 |
    | 启动时出现过冲 | 减少输入电压的波动 |
    | 短路后无法正常重启 | 检查是否有过载或短路现象 |

    总结和推荐


    综上所述,JCK系列电源模块凭借其高效率、高隔离电压和广泛的输入电压范围等特性,成为众多应用场合的理想选择。它的多功能性和高性能使得它在市场上具有极强的竞争力。我们强烈推荐这款产品给需要高可靠性和高效能电源解决方案的用户。

JCK1512S3V3参数

参数
类型 -
输出电压组数 1
输出方式 -
特性 OCP,SCP,UVLO
输出总功率 -
最大容性负载 -
转换效率 82%
输入电压最小值 9V~18V(DC)
输出电流最大值 3A
开关频率 -
输入电压最大值 18V
输出电压 3.3V
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1512S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1512S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1512S3V3 JCK1512S3V3数据手册

JCK1512S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
