JTD1548S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD15系列, 18 → 75 V 直流输入, 5V 直流输出, 15W
供应商型号: 209-JTD1548S15
供应商: Mouser
标准整包数: 1

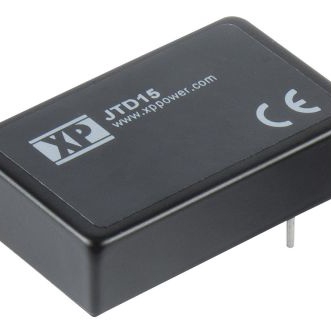

XP POWER AC-DC模块 JTD1548S15

JTD1548S15概述

    JTD15 Series DC-DC Converter 技术手册综述

    1. 产品简介


    JTD15 系列 DC-DC 转换器是一款高效率的电源转换模块,适用于多种工业和消费电子产品。它提供单输出和双输出版本,具有宽输入电压范围(9-36 VDC 或 18-75 VDC),支持不同输出电压等级(如 3.3 V、5 V、12 V 和 15 V)。该系列转换器体积小巧(1.6 x 1 英寸),可实现全负载条件下在高达 80°C 的环境下正常运行。广泛应用于通信、医疗、工业控制等领域。

    2. 技术参数


    - 输入电压范围:9-36 VDC(24 V 额定值)或 18-75 VDC(48 V 额定值)
    - 输出电压:3.3 V, 5 V, 12 V, 15 V(单输出);±5 V, ±12 V, ±15 V(双输出)
    - 输出电流:最高可达 3000 mA(3.3 V 输出),最小为 755 mA(5 V 输出)
    - 工作效率:最高达 90%(12 V 双输出模型)
    - 隔离电压:3000 VDC 输入到输出隔离,1600 VDC 输入和输出到外壳隔离
    - 工作温度范围:-40°C 到 +100°C
    - 尺寸:1.6 x 1 x 0.41 英寸(40.6 x 25.4 x 10.4 毫米)
    - 重量:约 0.064 磅(29.0 克)

    3. 产品特点和优势


    JTD15 系列 DC-DC 转换器具备诸多独特优势,如金属外壳、短路保护、稳压功能、远程启停控制和精度调节。特别是其宽输入电压范围(4:1),使得该产品能适应各种不同的电源输入条件,大大提高了其适用性和可靠性。这些特性使其在市场上具有较强的竞争力,能够满足不同客户的需求。

    4. 应用案例和使用建议


    JTD15 系列广泛应用于工业控制系统、医疗器械、电信设备、智能家居系统等场合。为了确保最佳性能,建议在使用时遵循以下几点:
    - 根据应用需求选择合适的输入电压和输出电压组合。
    - 在设计电路时注意输入输出电容的选型,以达到最佳效率和稳定性。
    - 适当增加外部滤波电路,以减少输入和输出端的电磁干扰(EMI)。
    - 遵循制造商的安装和使用指南,以避免因不当操作导致的产品损坏。

    5. 兼容性和支持


    JTD15 系列 DC-DC 转换器与市面上常见的电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术支持和保修服务,包括三年的质量保证期。同时,厂商也提供了详细的安装指南和应用笔记,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方案:检查负载电流是否超出规定范围,确认输入电压是否稳定,并调整输出电容值。
    - 问题:转换器发热严重
    - 解决方案:确保散热良好,尽量采用自然对流冷却方式;如有必要,可以增加外部风扇进行强制冷却。
    - 问题:无法启动
    - 解决方案:检查输入电压是否在规定范围内,确认接线是否正确无误,并参考应用手册中的启动步骤。

    7. 总结和推荐


    JTD15 系列 DC-DC 转换器以其高效、稳定的性能,在众多应用中表现优异。特别是其宽泛的工作温度范围、出色的隔离能力和高度的灵活性,使其成为许多高端应用的理想选择。因此,我们强烈推荐该产品用于各类需要高性能电源转换的应用场景。

JTD1548S15参数

参数
输出电压组数 1
输出方式 DC-DC
类型 -
特性 Remote On/Off,OCP,OVP,SCP
输出电压 15V
输出总功率 -
输入电压最小值 48V(DC)
开关频率 -
最大容性负载 -
输出电流最大值 1A
转换效率 86%
输入电压最大值 75V
散热方式 -
长*宽*高 40.64mm(长度)*25.4mm(宽度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD1548S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD1548S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD1548S15 JTD1548S15数据手册

JTD1548S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.88 ¥ 286.286
5+ $ 32.2704 ¥ 272.6849
10+ $ 31.266 ¥ 264.1977
30+ $ 29.9376 ¥ 252.9727
100+ $ 27.1635 ¥ 229.5316
库存: 1
起订量: 1 增量: 1
