JTF0824S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 5V 直流输出, 8W
供应商型号: 1227508
供应商: 海外现货
标准整包数: 1

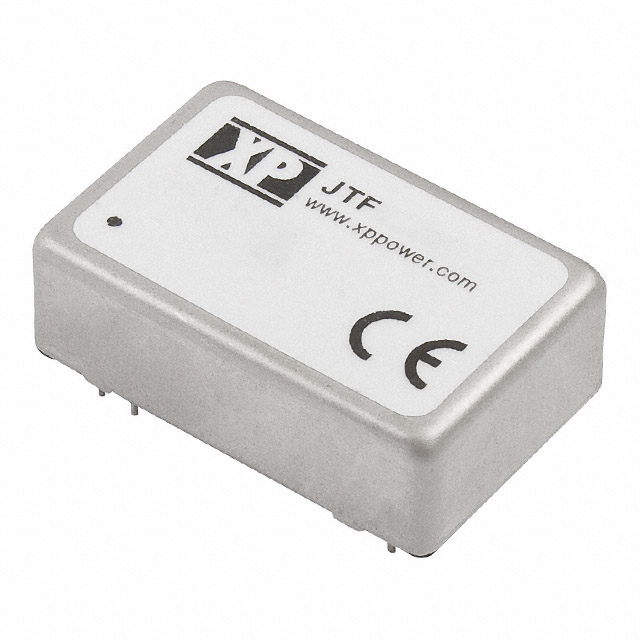

XP POWER AC-DC模块 JTF0824S05

JTF0824S05概述

    JTF系列DC/DC转换器:产品技术手册

    1. 产品简介


    JTF系列DC/DC转换器是专为高效率电源设计的产品,广泛应用于工业控制、通信设备、仪器仪表等领域。它们能够提供稳定可靠的直流输出电压,具有宽输入电压范围、高功率密度等特点。单路和双路输出版本可供选择,适用于不同的应用场景需求。

    2. 技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 输入电流:具体数值见型号表格
    - 输入滤波器:Pi网络
    - 输入反射纹波电流:20mA pk-pk
    - 输入浪涌电流:24V型号:50VDC持续100ms(12W版本为1秒)
    48V型号:100VDC持续100ms(12W版本为1秒)
    - 输出电压:具体数值见型号表格
    - 最小负载:无要求
    - 初始设置精度:±1.0%(JTF15)至±1.2%(其他型号)
    - 启动延迟:20ms(典型值)
    - 线性调节:±0.2%(单输出)至±0.5%(双输出)
    - 负载调节:±0.5%(单输出)至±1.0%(双输出)
    - 交叉调节:±5%(双输出型号)
    - 瞬态响应:<3%最大偏差,恢复至1%以内需250µs(负载变化25%时)
    - 纹波与噪声:85mV pk-pk(JTF08、JTF10、JTF12),60mV pk-pk(JTF15)
    - 过载保护:150%满负载(JTF08、JTF15);170%满负载(JTF10、JTF12)
    - 过压保护:根据不同输出电压,保护阈值有所不同
    - 短路保护:自动恢复式(故障-重启)
    - 最大容性负载:不同型号不同,具体数值见型号表格
    - 温度系数:±0.02/°C
    - 隔离电压:1600VDC(输入到输出、输入到外壳、输出到外壳)
    - 隔离电容:2000pF(JTF15),1500pF(其他型号)
    - 开关频率:330kHz(JTF15),270kHz(其他型号)
    - 功率密度:JTF08:20W/in³,JTF10:25W/in³,JTF12:30W/in³,JTF15:37.5W/in³
    - 平均无故障时间:>1百万小时(MIL-HDBK-217F标准,25°C)

    3. 产品特点和优势


    - 高功率密度:体积小巧但性能强大。
    - 宽输入电压范围:适应多种供电环境。
    - 耐高温能力:工作温度范围宽广(-40°C至+105°C)。
    - 多种输出选择:单路及双路输出,满足不同需求。
    - 高标准隔离:确保电路安全可靠。
    - 3年保修:品质保证,长期使用无忧。

    4. 应用案例和使用建议


    JTF系列转换器广泛应用于各种工业控制设备和通信设施中,如工业自动化控制系统、远程通信设备、医疗仪器等。对于需要高可靠性电源的应用场景,JTF系列是非常理想的选择。
    使用建议:
    - 确保输入电压在额定范围内。
    - 考虑外部容性负载的影响,特别是对于大电容应用。
    - 遵循制造商推荐的散热方式,确保良好的自然对流冷却效果。
    - 在进行系统集成时,注意遵循电磁兼容性标准(如EN55022),以减少干扰。

    5. 兼容性和支持


    JTF系列转换器具有广泛的兼容性,可与大多数工业标准设备配合使用。制造商提供详细的技术支持,包括产品文档、在线资源和技术咨询服务。此外,提供三年的质保服务,确保用户的利益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载情况,调整输入电压 |
    | 过热报警 | 确保良好的散热条件,避免超负荷运行 |
    | 启动延迟较长 | 检查连接线路是否有接触不良或虚焊情况 |
    | 输出电压不准确 | 调整输出电压设置,确认所有参数正确无误 |

    7. 总结和推荐


    综上所述,JTF系列DC/DC转换器凭借其高效、稳定、宽泛的工作环境和全面的安全保护措施,在众多应用场景中表现出色。其高功率密度和宽输入电压范围使其成为许多工业应用的理想选择。因此,我们强烈推荐在需要高性能、高可靠性电源解决方案的项目中使用JTF系列转换器。

JTF0824S05参数

参数
输入电压最小值 9V
转换效率 86%
开关频率 -
输出方式 -
类型 -
输出电流最大值 1.5A
散热方式 -
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 15W
输出电压 5V
最大容性负载 -
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF0824S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF0824S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF0824S05 JTF0824S05数据手册

JTF0824S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
