ECE60US09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 60W开关电源, 9V 直流输出电压 6.67A输出电流, 1输出点
供应商型号: SG-ECE60US09
供应商: 国内现货
标准整包数: 1

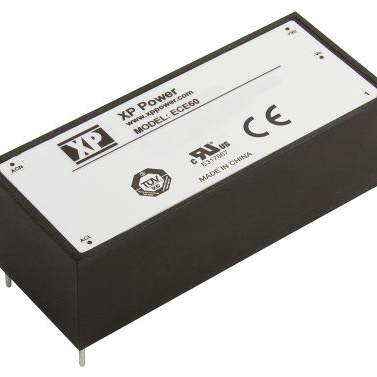

XP POWER AC-DC模块 ECE60US09

ECE60US09概述

    # ECE60 Series AC-DC Power Supplies

    产品简介


    ECE60系列紧凑型封装交流-直流电源模块提供了卓越的功率密度(>10W/in³),适用于多种应用场景。这些模块提供单路输出电压范围从3.3V到48VDC,具备高效率和低待机电能消耗的特点,是理想的“绿色电源”选择。ECE60系列广泛应用于通信、工业控制、安防监控等领域,为各类设备提供稳定可靠的电力供应。

    技术参数


    以下是ECE60系列的详细技术规格:
    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入范围 | 85 | 264 | VAC
    | 输入电压(无负载) | <0.3 W | 12-36V版本
    <0.5W 3.3-9V和48V版本 |
    | 效率 | 79 | 87 | 89 | % | 见备注4 |
    | 工作温度 | -40 | +70 | °C
    | EMC | EN55022 Class B传导和辐射标准,EN61000-4, EN61000-3
    | 安全认证 | EN60950-1, UL60950-1, CSA22.2 No. 234 per cUL

    产品特点和优势


    - 超紧凑尺寸:ECE60系列在保持高效能的同时,体积小巧,非常适合空间有限的应用环境。
    - 单路输出:从3.3V到48V的宽泛输出电压,满足不同设备的需求。
    - 封装设计:采用封装设计,提高可靠性,延长使用寿命。
    - 安装方式:提供PCB和机箱安装两种版本,适用性强。
    - 低待机电流:<0.3W(12-36V版本)的无负载输入功率。
    - 宽温运行:-40°C至+70°C的工作温度范围,适合各种恶劣环境。
    - 峰值负载能力:最大可达130%额定功率,持续时间达30秒。
    - 三年质保:增强用户的使用信心。

    应用案例和使用建议


    应用案例
    ECE60系列广泛应用于通信基站、工业控制系统和安防监控系统等场合。例如,在通信基站中,这些电源可以为服务器和传输设备提供稳定可靠的电力供应;在工业控制环境中,它们可以为传感器和执行器提供所需的电力。
    使用建议
    1. 环境适应性:确保设备安装在通风良好且温度适宜的环境中,避免高温导致性能下降。
    2. 负载管理:由于ECE60系列在低温下可能无法达到全部性能指标,建议根据实际应用调整负载,特别是在极寒环境下。
    3. 保护措施:为防止瞬时过载导致设备损坏,建议使用外部保护装置。

    兼容性和支持


    - 兼容性:ECE60系列电源模块与其他标准电气接口兼容,可方便集成到现有系统中。
    - 厂商支持:制造商提供三年保修期,并提供技术支持服务,帮助用户解决使用过程中遇到的技术问题。

    常见问题与解决方案


    1. 问题:低温环境下效率降低
    - 解决方案:检查电源模块的安装环境,确保其处于规定的温度范围内。如需在低温环境下使用,可以考虑加装辅助加热装置。
    2. 问题:启动延迟较长
    - 解决方案:确认电源模块的启动延迟时间为2秒,这是正常现象。如果需要更快的启动速度,可以考虑其他型号的产品。
    3. 问题:电磁干扰
    - 解决方案:确保电源模块已通过相应的电磁兼容测试,同时注意电源线和信号线的布局,避免相互干扰。

    总结和推荐


    ECE60系列电源模块以其出色的性能和可靠性成为市场上的一颗新星。它的超紧凑设计、高效率和广泛的输出电压范围使其成为通信、工业控制和安防领域的理想选择。鉴于其卓越的性价比和长期的质保承诺,强烈推荐给需要高性能电源解决方案的用户。
    请注意,上述内容基于提供的PDF文件内容整理而成,部分内容可能因原文细节而有所不同。

ECE60US09参数

参数
输出电流最大值 6.67A
输入电压最大值 -
散热方式 -
输出总功率 -
输出电压组数 1
开关频率 -
类型 -
特性 Universal Input
输出方式 -
最大容性负载 -
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出电压 9V
转换效率 87%
长*宽*高 91.4mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECE60US09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE60US09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE60US09 ECE60US09数据手册

ECE60US09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 904
10+ ¥ 869
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 904
