JSE0824D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 18 → 36 V 直流输入, ±12V 直流输出, 8W
供应商型号: 1470-3548-ND
供应商: Digi-Key
标准整包数: 1

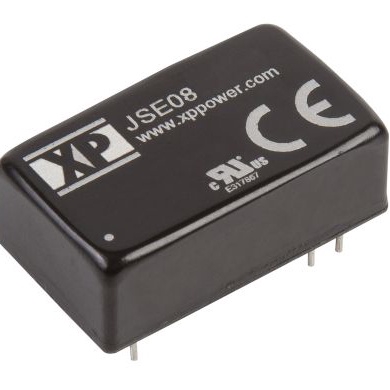

XP POWER AC-DC模块 JSE0824D12

JSE0824D12概述

    JSE08 Series DC-DC Converter:高效且可靠的电源转换解决方案

    产品简介


    JSE08系列DC-DC转换器是XP Power公司设计的一款高效率、多功能的产品,主要用于将直流电压转化为所需的直流输出电压。这些转换器广泛应用于信息技术(ITE)设备、工业控制系统、通信系统以及医疗设备等领域。产品具有单路输出和双路输出两种类型,以满足不同的应用需求。

    技术参数


    以下是JSE08系列转换器的主要技术参数:
    - 输入范围:9-18V, 18-36V, 36-75V
    - 输出电压:3.3V, 5V, 12V, 15V, ±12V, ±15V
    - 输出电流:最大1600mA
    - 效率:最高可达86%
    - 隔离电压:1500VDC
    - 温度范围:-40°C至+105°C
    - 封装形式:DIP16
    - 外形尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)

    产品特点和优势


    - 高效率:最高可达到86%,有助于减少能量损失并提升整体系统效能。
    - 宽输入电压范围:允许在不同电源条件下正常运行,提高灵活性。
    - 高隔离电压:确保安全操作,防止短路等意外发生。
    - 金属外壳:提供额外保护,提高散热效率,增强产品可靠性。
    - 严格的制造标准:符合ITE安全认证,适用于多种行业。

    应用案例和使用建议


    JSE08系列DC-DC转换器非常适合在对效率和稳定性要求较高的环境中使用。例如,在工业自动化设备中作为核心电源模块,或在医疗设备中为精密电路供电。为了优化性能,建议根据具体应用场景选择合适的输入电压范围和输出电压组合,并合理配置外部电容以减少噪声和瞬态响应。

    兼容性和支持


    JSE08系列转换器具有良好的兼容性,可以与其他主流电子元器件配合使用。XP Power公司提供了全面的技术支持和售后服务,包括三年质保期,确保客户能够获得满意的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,调整负载平衡 |
    | 温度过高 | 确保良好通风,避免过载使用 |
    | 短路保护未复位 | 关闭电源后重新启动 |

    总结和推荐


    综上所述,JSE08系列DC-DC转换器凭借其高效率、宽输入电压范围、高隔离电压和优秀的温度稳定性,成为了众多应用场景的理想选择。特别是对于需要高可靠性的工业或医疗应用来说,这款转换器不仅性能优越,而且提供长期的保修服务,非常值得推荐。

JSE0824D12参数

参数
最大容性负载 -
输出电压 12V
输出电压组数 2
开关频率 370KHz(Typ)
转换效率 85%
输入电压最大值 36V
输出总功率 8W
类型 -
输出方式 Fixed
散热方式 -
输入电压最小值 18V
输出电流最大值 335mA,335mA
特性 SCP,UVLO
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0824D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0824D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0824D12 JSE0824D12数据手册
