JCA0212D01

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, ±5V 直流输出, 2W
供应商型号: 1289157
供应商: 海外现货
标准整包数: 1

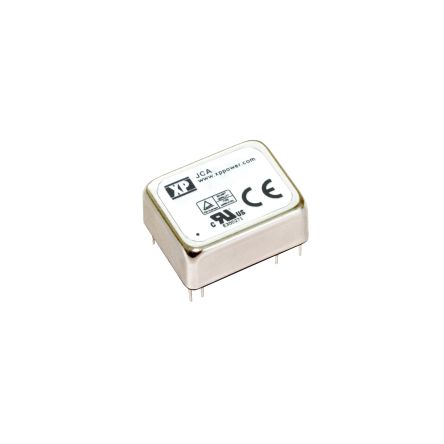

XP POWER AC-DC模块 JCA0212D01

JCA0212D01概述

    # JCA Series DC-DC Converters Technical Overview

    产品简介


    JCA系列是高效率、高可靠性的DC-DC转换器,适用于多种工业应用。该系列产品提供单输出和双输出选项,具有紧凑型金属封装(1.0" x 0.8"),并符合行业标准针脚布局。主要功能包括宽输入电压范围(2:1输入比)、高隔离度(1500 VDC输入到输出)、以及全面的安全认证(UL和TUV)。JCA系列广泛应用于通信设备、医疗仪器、工业控制及车载电子系统等领域。

    技术参数


    以下为JCA系列的技术规格摘要:
    | 参数 | 规格 |

    | 输入电压范围 | 5V(4.5-9.0VDC)、12V(9-18VDC)、24V(18-36VDC)、48V(36-75VDC) |
    | 输出电压 | 单输出:3.3V、5V、12V、15V;双输出:±5V、±12V、±15V |
    | 转换效率 | 高达78%(具体视输入电压和负载情况而定) |
    | 工作温度范围 | -40°C 至 +100°C |
    | 输入启动电压 | ≥90%-95%额定输入 |
    | 输入关闭电压 | ≤80%额定输入 |
    | 过流保护 | 典型值150%,进入打嗝模式后自动恢复 |
    | 短路保护 | 持续运行且具备自动恢复能力 |
    | 过压保护 | 典型值150%,可重置输入以复位 |
    | 温度系数 | ±0.05%/°C |
    | 尺寸 | 1.0" x 0.8"(金属封装) |
    | 重量 | 0.03磅(约12克) |
    | MTBF | >2百万小时 |

    产品特点和优势


    1. 高效能:高达78%的转换效率显著降低了功耗,适合节能设计需求。
    2. 高可靠性:通过UL和TUV安全认证,提供长达3年的质保期。
    3. 宽工作温度范围:从-40°C至+100°C,确保在恶劣环境下稳定运行。
    4. 紧凑型设计:符合行业标准的针脚布局,占用空间小。
    5. 高隔离度:输入到输出1500 VDC绝缘,适用于高电压环境。
    6. 多功能性:支持多种输入输出组合,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    - 通信设备:为路由器、交换机等网络设备提供稳定电源。
    - 医疗仪器:用于高精度医疗设备的供电模块。
    - 工业控制:应用于自动化生产线上的PLC系统。
    使用建议:
    1. 确保输入电压始终在额定范围内,避免超出规定范围导致损坏。
    2. 在高温环境下使用时,需考虑适当增加散热措施。
    3. 对于对噪声敏感的应用,可添加外部滤波电路以进一步降低纹波。

    兼容性和支持


    JCA系列DC-DC转换器与其他标准电子元件完全兼容,支持直接替换现有模块。厂商提供全面的技术支持服务,包括产品咨询、故障排查以及定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查输入电压是否在允许范围内 |
    | 效率低下 | 检查是否过载或散热不良 |
    | 热保护触发 | 减少负载或改善散热 |

    总结和推荐


    总体来看,JCA系列DC-DC转换器凭借其高效能、高可靠性以及宽工作温度范围,成为一款非常优秀的电源解决方案。其灵活的输入输出配置使其适用于众多工业和消费类电子产品。强烈推荐给需要高性能、高性价比电源模块的设计工程师。
    如果您正在寻找一款能够满足复杂工况要求的DC-DC转换器,JCA系列无疑是您的理想选择!

JCA0212D01参数

参数
输入电压最大值 18V
散热方式 -
输出电压组数 2
输出电流最大值 200mA,200mA
最大容性负载 -
输出总功率 2W
输出方式 Fixed
开关频率 300KHz(Typ)
转换效率 74%
输入电压最小值 9V
输出电压 5V
特性 OCP,OVP,SCP,UVLO
类型 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0212D01厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0212D01数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0212D01 JCA0212D01数据手册

JCA0212D01封装设计

查看详情并下载
Symbol
Footprint
3D Model
