JCH1048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCH系列, 36 → 72 V 直流输入, 5V 直流输出, 10W
供应商型号: ET-1435520
供应商: 海外现货
标准整包数: 1

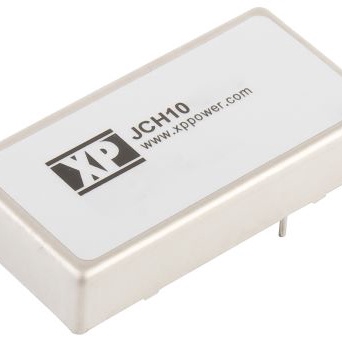

XP POWER AC-DC模块 JCH1048S05

JCH1048S05概述

    # JCH系列电子元器件技术手册概述

    1. 产品简介


    JCH系列电子元器件是一种高效的DC-DC转换器,适用于各种工业及商业应用。它主要功能是将输入的直流电压转换为不同电压等级的输出,以满足不同的电力需求。JCH系列广泛应用于通信设备、工业自动化控制系统、仪器仪表等领域。

    2. 技术参数


    输入特性
    - 输入电压范围:12V(9-18VDC)、24V(18-36VDC)、48V(36-72VDC)
    - 输入电流:根据具体型号不同,见下表
    - 输入纹波电流:35mA RMS通过12μH电感
    - 输入浪涌电流:12V型号承受25VDC,持续100ms;24V型号承受50VDC,持续100ms;48V型号承受100VDC,持续100ms
    输出特性
    - 输出电压:见下表
    - 电压精度:±1%
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出)/±1.0%(双输出)
    - 纹波与噪声:100mVpk-pk至150mVpk-pk(24MHz带宽)
    其他特性
    - 功率密度:12.5W/in³
    - 效率:见下表
    - 隔离电压:输入到输出1500VDC,输入到外壳1000VDC,输出到外壳1000VDC
    - 隔离电阻:10⁹Ω
    - 开关频率:200kHz
    - MTBF(平均故障间隔时间):>1.1MHrs

    3. 产品特点和优势


    - 高效率:高达86%的效率,适合各种低功耗应用。
    - 宽输入电压范围:可接受12V、24V和48V的输入电压,适用范围广。
    - 隔离性能:1500VDC的隔离电压保证了高度的安全性。
    - 强大的过载和短路保护:具备连续短路保护,确保系统稳定运行。
    - 宽工作温度范围:-40°C至+100°C,适应严苛环境条件。

    4. 应用案例和使用建议


    应用案例
    JCH系列DC-DC转换器在工业控制系统、医疗设备、通信基站等领域都有广泛应用。例如,在某些通信基站中,JCH系列可以将主电源的电压转换为所需的低压或高压,以驱动不同的模块和设备。
    使用建议
    - 散热设计:考虑到最高工作温度可达+100°C,建议在高温环境下使用时增加散热措施,如使用散热片或风扇。
    - 负载管理:避免长时间在最大输出功率下工作,以免影响产品寿命。

    5. 兼容性和支持


    JCH系列具有良好的兼容性,适用于大多数标准电子电路板。厂商提供三年质保,此外还提供了详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    常见问题
    1. 输出电压不稳定:检查输入电压是否在规定的范围内,调整负载平衡。
    2. 纹波大:检查输入滤波电容是否完好,适当增加外部滤波电容。
    解决方案
    - 输出电压不稳定:检查输入电压是否在规定的范围内,调整负载平衡。
    - 纹波大:检查输入滤波电容是否完好,适当增加外部滤波电容。

    7. 总结和推荐


    JCH系列DC-DC转换器以其高效能、宽输入电压范围、高隔离度和强大保护机制,在市场上具备很高的竞争力。无论是在工业控制还是医疗设备中,它都是一个理想的选择。建议用户在选用前仔细阅读技术手册,并参考上述使用建议,以达到最佳使用效果。

JCH1048S05参数

参数
输出总功率 -
输入电压最小值 48V(DC)
输出方式 -
输出电压 5V
特性 OCP,SCP
转换效率 83%
输出电压组数 1
输出电流最大值 2A
散热方式 -
开关频率 -
输入电压最大值 72V
类型 -
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCH1048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCH1048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCH1048S05 JCH1048S05数据手册

JCH1048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.2901 ¥ 264.401
3+ $ 27.2016 ¥ 229.8539
5+ $ 26.3674 ¥ 222.8044
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 264.4
