JTL3024D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, ±5V 直流输出, 30W
供应商型号: 1470-2118-5-ND
供应商: Digi-Key
标准整包数: 1

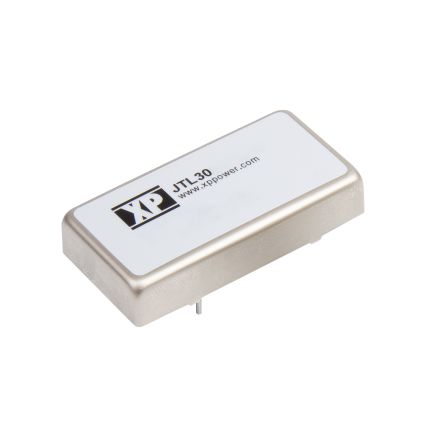

XP POWER AC-DC模块 JTL3024D05

JTL3024D05概述

    JTL系列30W DC/DC转换器技术手册

    产品简介


    JTL系列30W DC/DC转换器是专为工业和嵌入式应用设计的高性能电源模块。它支持单输出、双输出和三输出模式,具有高效率(高达91%)、宽输入电压范围(4:1)和高功率密度等特点。该转换器广泛应用于电信、工业自动化、医疗设备等领域,提供稳定可靠的电源供应。

    技术参数


    - 输入电压范围: 24V (9-36VDC),48V (18-75VDC)
    - 最大输入电流: 见具体型号表格
    - 输入纹波电流: 20mA峰值-峰值通过12µH电感
    - 输入保护: 欠压锁定、浪涌电压保护
    - 输出电压: 见具体型号表格
    - 负载调节: 单输出模式±0.5%,双输出模式±1%,三输出模式±1%主输出、±5%辅助输出
    - 瞬态响应: 最大偏差3%,恢复至1%以内<250µs,负载变化25%
    - 温度系数: 0.02%/°C
    - 过压保护: 见具体型号表格
    - 保护特性: 过载保护(>150%满载)、短路保护(自动重启)、过温保护(115°C)
    - 效率: 见具体型号表格
    - 隔离电压: 输入到输出、输入到外壳、输出到外壳均为1600VDC
    - 开关频率: 330kHz
    - 功率密度: 37.5W/in³
    - 平均无故障时间: 320KHrs(25°C,GB)
    - 环境条件: 工作温度-40°C至+75°C,储存温度-40°C至+125°C,相对湿度5%-95%(非凝结)

    产品特点和优势


    JTL系列转换器的最大优势在于其高效率和宽输入电压范围,可以适应多种应用场景。此外,其独特的三输出设计使得用户能够在一个单元内实现多个电压等级的输出,极大地提高了系统的灵活性和可靠性。该产品还具备强大的保护机制,确保在极端环境下依然能够正常运行。

    应用案例和使用建议


    JTL系列转换器适用于电信基站、工业控制系统、医疗设备等多个领域。例如,在电信基站中,它可作为后备电源的一部分,确保在市电中断时系统仍能正常运行。在使用过程中,建议用户根据实际应用场景选择合适的型号,以确保最佳性能。对于需要高温环境工作的场合,可以考虑添加散热片来提高散热效果。

    兼容性和支持


    JTL系列转换器与其他标准电子元器件高度兼容,支持外部输出调整。厂商提供3年保修服务,并且可以通过官方技术支持获得详细的安装指南和故障排除帮助。

    常见问题与解决方案


    1. 问题: 设备启动时出现异常波动。
    - 解决方法: 检查输入电压是否在额定范围内,确认所有连接是否稳固。
    2. 问题: 输出电压不稳定。
    - 解决方法: 确认负载情况是否符合要求,调整输出电压调节器设置。
    3. 问题: 温度过高。
    - 解决方法: 增加散热措施,如增加散热片或改善通风条件。

    总结和推荐


    JTL系列30W DC/DC转换器以其高效率、宽输入电压范围、灵活的输出配置和坚固的保护机制,在各种应用场景中表现出色。它的广泛应用证明了其在工业领域的可靠性和高效性。我们强烈推荐这一产品用于需要高可靠性电源供应的场合。

JTL3024D05参数

参数
输入电压最大值 36V
输出电压 5V
转换效率 90%
输入电压最小值 9V~36V(DC)
开关频率 -
类型 -
输出方式 -
输出总功率 -
输出电流最大值 3A,3A
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
散热方式 -
输出电压组数 2
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
